ANSYS与ABAQUS非线性屈曲中的初始缺陷查看技巧

一、ABAQUS中如何查看

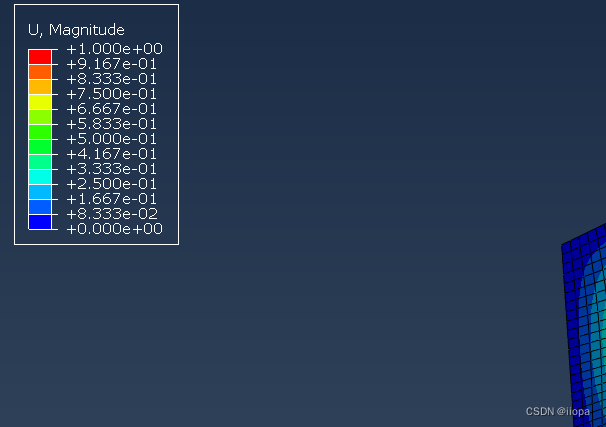

屈曲模态 (位移值为1)

查询帮助文档可知，关键字中给定的数值为放大系数
IMPERFECTION, FILE=xxxxx, STEP=1
1,5

引入初始缺陷后，初始缺陷数值为5*1（下图中1）

二、ANSYS中如何查看

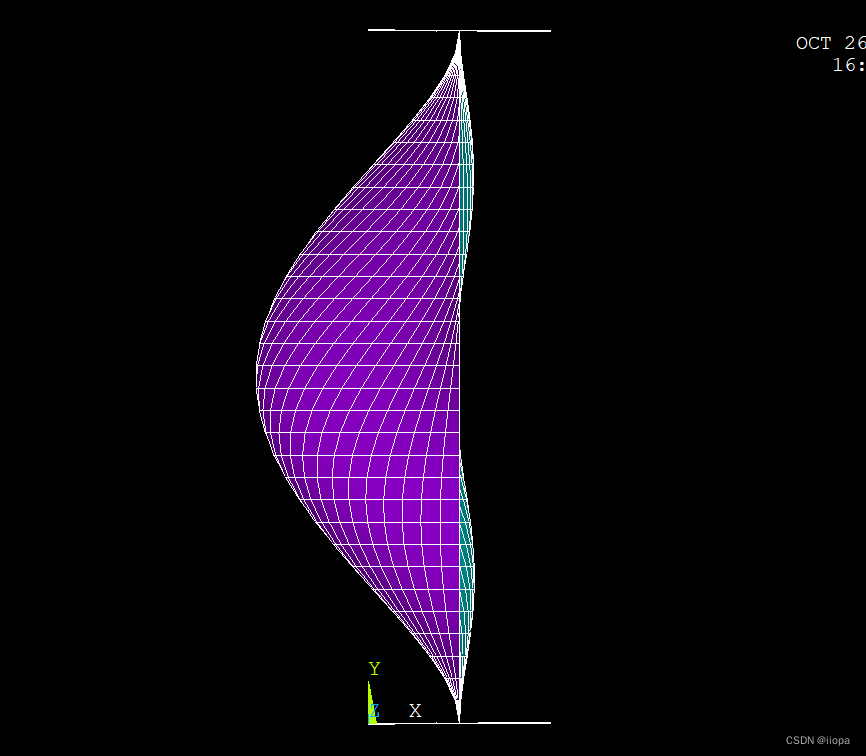

屈曲模态（位移值0.089623m）

注：*线性屈曲特征值分析采用Linear perturbation method

   使用

UPGEOM, FACTOR, LSTEP, SBSTEP, Fname, Ext, --, UPESYS

命令更新几何施加初始缺陷后，使用pldisp命令查看（有时只需滚动鼠标即可）。


nlist读取节点数据，查询节点坐标可知，初始权限的大小为放大系数×对应模态求解得出的位移值。即：
upgeom,1,1,1,lee2,rstp

upgeom,0.1,1,1,lee2,rstp

注：Ansys workbench一致，注意求解过程中单位。
