Ansa中余弦载荷施加技巧演示

对于载荷大家都清楚,可以随时间变化,也可以随空间变化,今天就展示一下在ansa中的abaqus面板怎样施加余弦载荷。

以下方案只是一种实现方式,不排除有更方便快捷的方法,希望抛砖引玉,能引来更多的对于载荷施加的探讨。

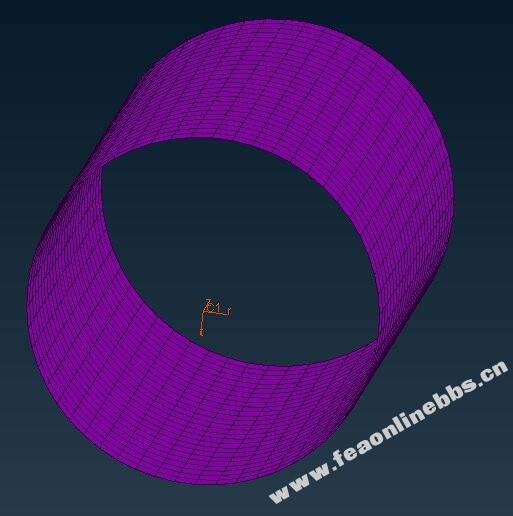

首先在可以在中心建立一个局部柱坐标系(Z向为轴向),如下图所示

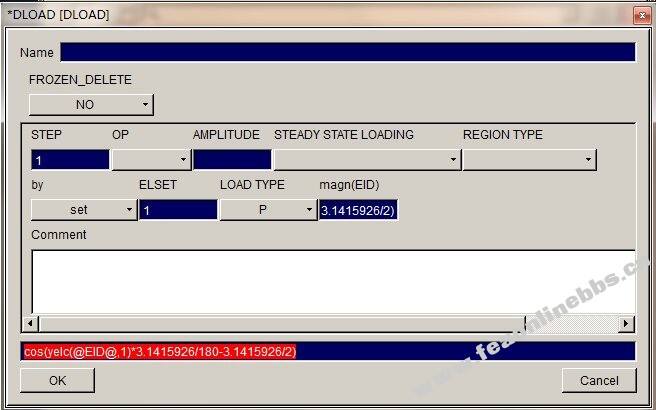

然后,建立一个所加载荷区域的单元set(此例加的是pressure),然后直接施加载荷P,在magn(EID)中输入以下公式cos(yelc(@EID@,1)*3.1415926/180-3.1415926/2)




公式说明:

1.施加的是余弦载荷。

2.ansa中余弦函数的单位是弧度值,而建立的柱坐标系的单位是角度,因此需要将角度转化成弧度。

3.由于ansa中柱坐标的角度是从-PI/2到5PI/2,因此后面需要减去PI/2,为了表示0到2PI弧度的余弦载荷。

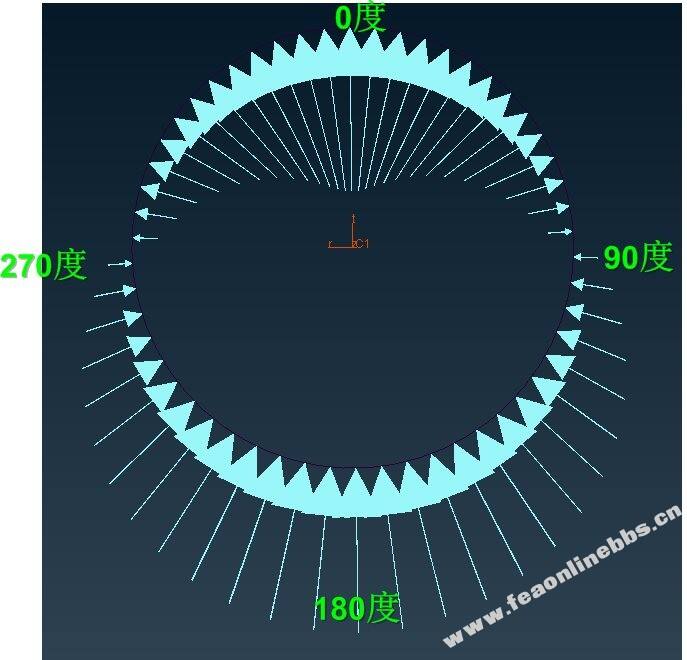

最终的载荷效果如下图所示




注:

1.如果载荷显示不是这种效果,可以在F11的presentation parameter下把magnitude下的load勾选上。

2.如果需要添加包含余弦等其它函数的话,直接将全部公式输入即可。
