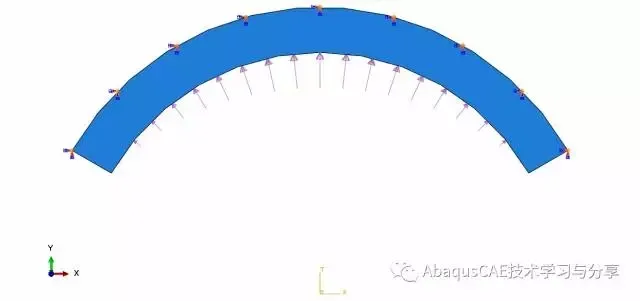

工程模拟当中有时需要在圆弧面上施加正弦分布的压力,比如衬砌表面的压力如图:
1、创建解析场(Tools -> Analytical Field -> Create)
2、在弹出的对话框中对要创建的解析场进行命名,并选择解析场的类型(Expression Field)
3、点击Continue后,弹出如下对话框,点击红色框内按钮,创建参考坐标系
4、坐标系创建对话框中,完成参考坐标系的命名,并选择新建参考坐标系的类型(Cylindrical)
5、以模型的内圆弧面的圆心为原点,创建柱面坐标系,坐标系的方向(R -> 径向,T -> 环向,Z -> 轴向)
6、坐标系创建完毕后返回,解析场定义对话框,点击红色圆圈的选择按钮
7、选择已创建的圆柱坐标系
8、返回解析场定义对话窗口后,根据位置关系,在框内定义压力场分布的解析表达式。(注意环向角度Th 的单位为弧度) 该圆弧面的的度为pi*2/3,相对于环向起点旋转了pi/2,所以其表达式为 cos ( ( Th - pi / 2 ) / 2 * 3 )。
10.解析场定义完毕后,在荷载定义中选择钢材定义的解析场作为压力分布形式。填写荷载量值并正确选择其作用的圆弧面。
至此完成圆弧面正弦分布压力荷载的施加
