3分钟速解：abaqus中的力值传递机制

1、从点和单元说起

整体介绍：

今天要说的是以下几个问题：

a 有限元靠什么传递结果？

b 怎么判断单元之间是否有联系？

首先我们看几个动图

a 线性单元，中点无连接

b 二次单元，中点无连接

c 二次单元，中点连接，线不同

d 二次单元，线相同

2、从 inp开始写

a 先创建几个点

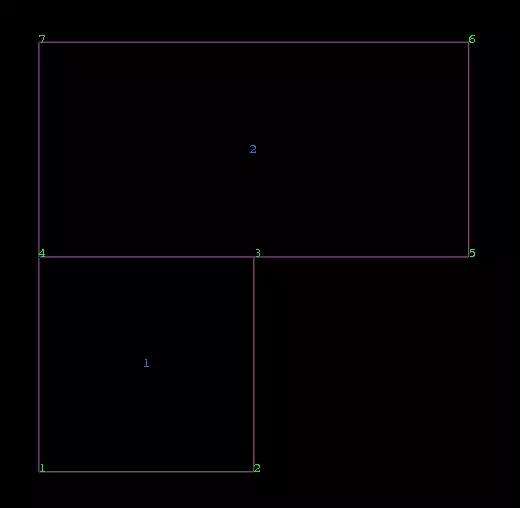

绿色为node，蓝色为element

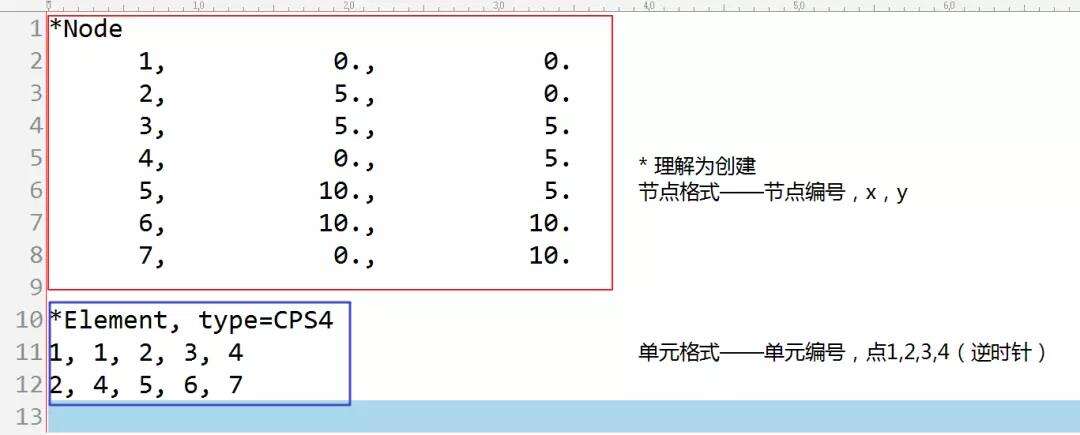

由于是线性单元，则inp文件可以这么写

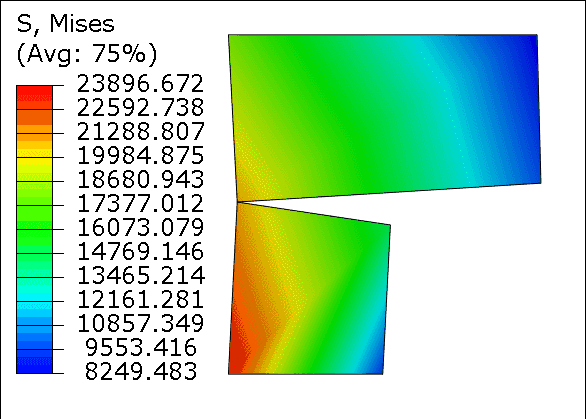

之后，导入inp，赋予简单的材料之后，对底部节点完全固定，上部节点施加位移1，向上，得到的结果如动图a

说明，共同的节点4产生了力值的传递，其余并未出现联系。

b 引入二次单元

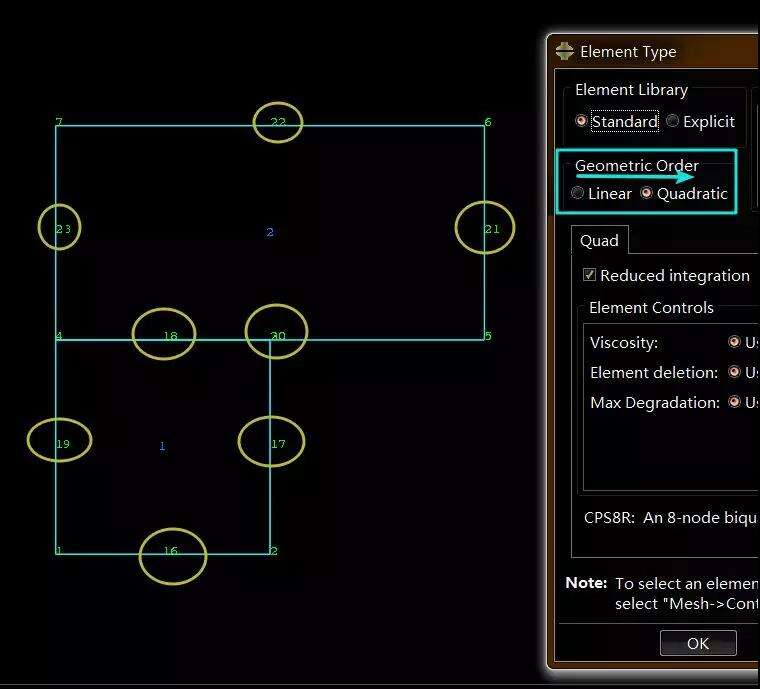

在导入上述inp之后，对于二次单元，实际上就是在边线中点的地方自动生成了新的节点，因此我们只需要将单元改成二次就可以了。

之后再次进行计算，可以看到动图b。

说明点虽然是同一个坐标，但是也是不同的两个点，因此点之间没有连接关系。

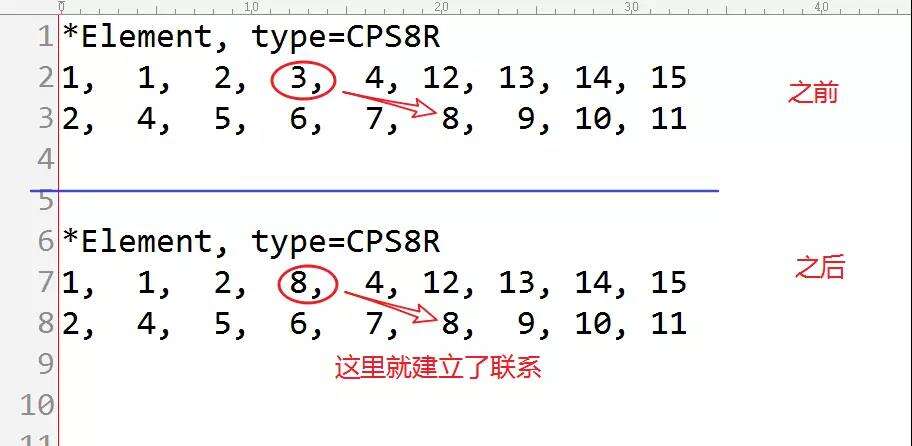

c 考虑认为修改inp，将上单元的中点与下单元的右上顶点作为同一个点，可以这么改

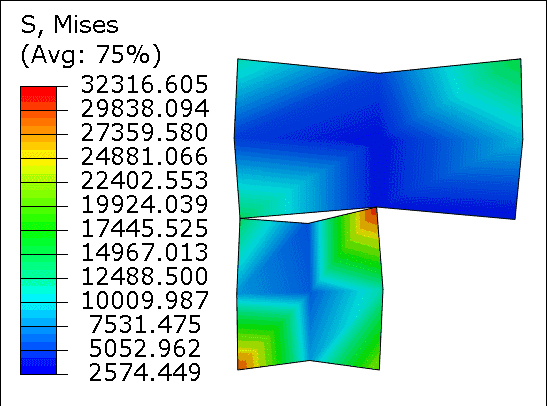

然后就可以得到动图c的结果，说明两个点建立了联系。

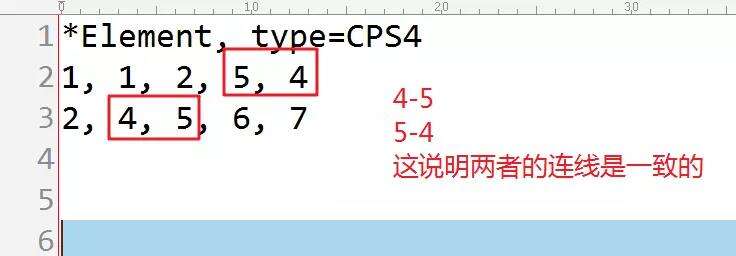

d 这里，我们注意到单元之间的联系并没有建立起来，所以，继续修改inp，将点与点之间的一条连线设置成相同

3、总结

a 有限元靠节点进行结果传递；

b 编号不一样，即使坐标相同，也是不一样的两个点；

c 单元的联系由点与点的连线确定，否则，会产生“裂缝”。
