如何在Minitab Workspace中绘制流程图？详细步骤

Minitab Workspace在一个直观的界面中将强大的可视化工具和表格组合在一起，可帮助您创建流程， 识别 改进机会并使问题更易于解决。

插入一个流程图

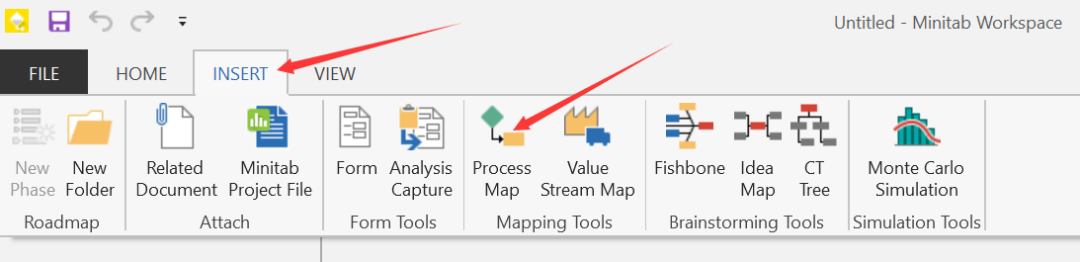

• 点击Insert>Process Map

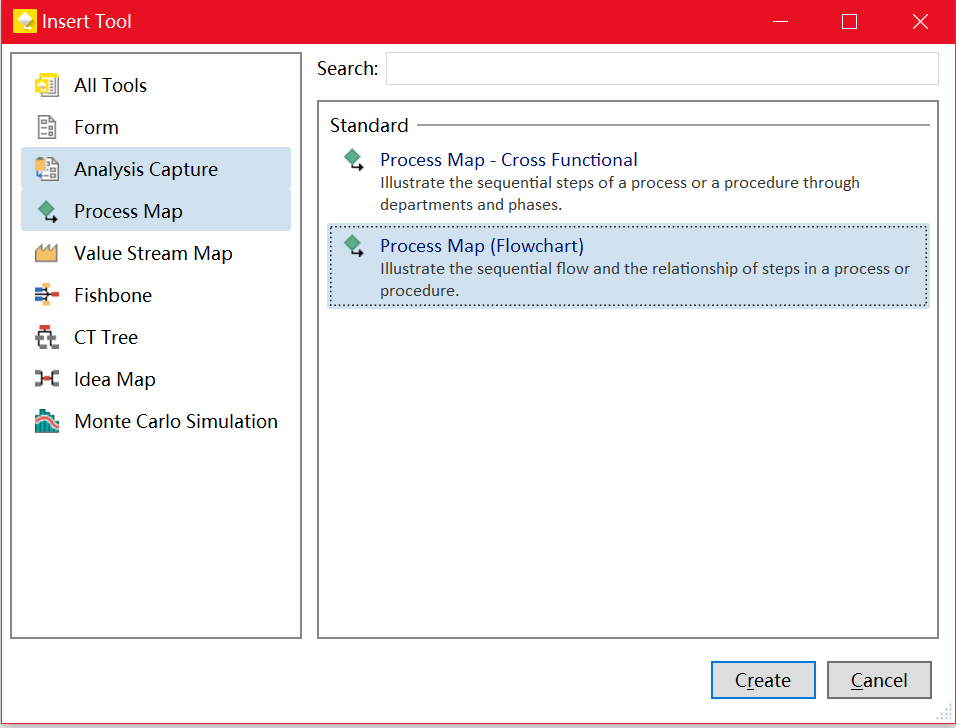

• 在Insert Tool的对话框中，点击Process Map，然后点击Create。

添加形状和连接

用图形库来创建你的流程图

• 在图形库中，完成以下步骤：
• 点击开始图形，点击工作区，当图形选择后，键入“Customer call received”。

• 点击决策图形，点击工作区，当图形选择后，键入“Right representative”。

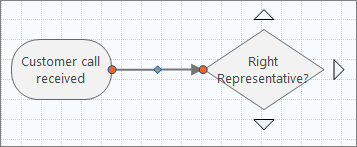

• 连接这些图形。
• 点击右转连接线，将光标停在开始图形上。

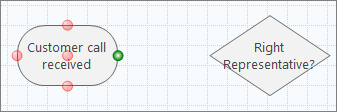

• 当锚点出现在形状上时，单击一下并将连接点拖动到另一个形状上的锚点。

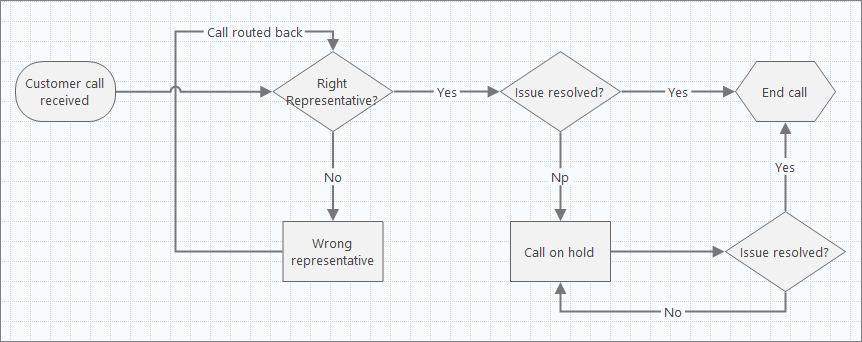

继续制作你的流程图

Tip：要多次加入一个相同的图形，点击Multi-Insert按钮，选中图形，然后点击你想要放置这个图形的地方。继续这样做，直到你添加了你需要数量的图形。再次点击Multi-Insert关掉这个功能。同样的，你也可以用这个方法添加连接线。

把未映射的变量移到图形

你可以添加、复制、移动 X 变量、Y变量、 精益数据、过程数据到你的流程图的图形中。以此更好的理解在每一个步骤中，哪个变量影响了哪个产出。

在下面的例子中，你想要移动未映射的X变量到你的流程图中。

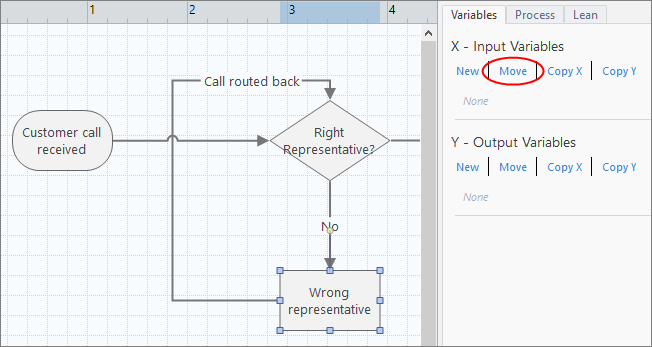

• 选中Wrong representative图形。
• 在任务栏中，X-Input Variables下面，点击Move。

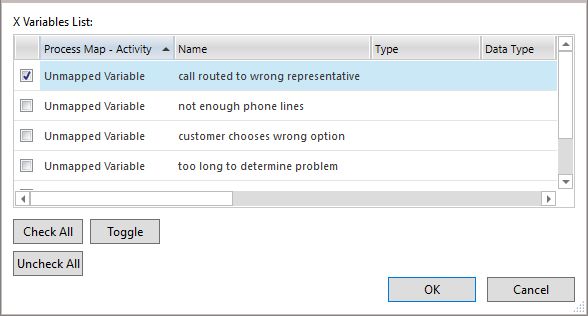

• 在Data Selection对话框中，选择这个变量，然后点击OK。

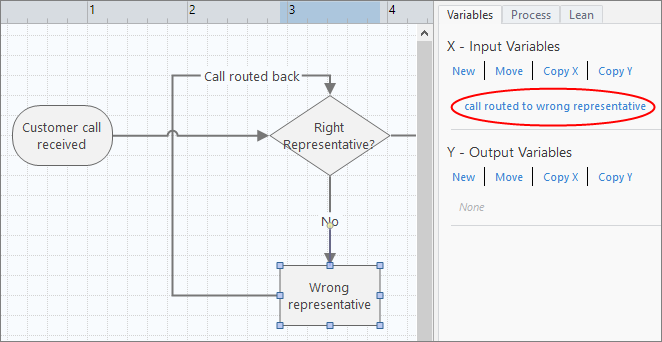

这个变量就出现在了任务栏中。

在图中展示数据

在流程图上展示 数据 ，来看什么地方需要你来关注。

• 右键单击Wrong representative图形，然后选择Shape Data>Select and Arrange Shape Data。

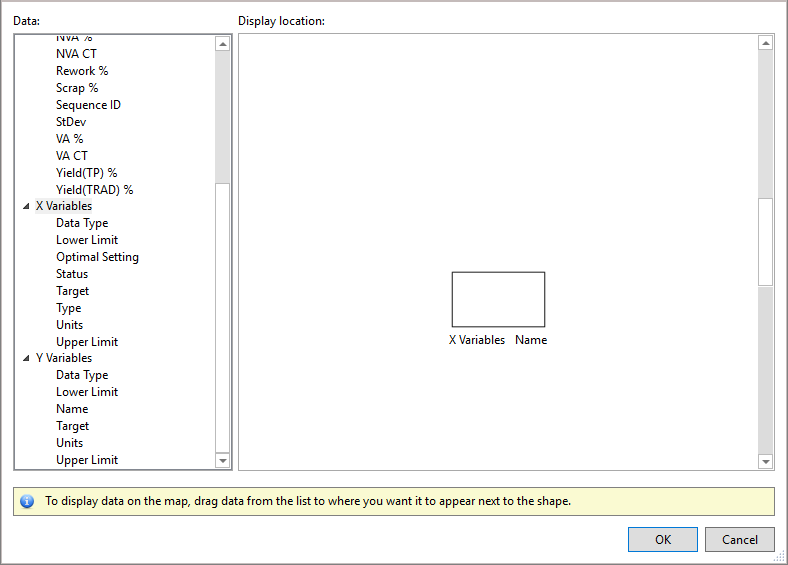

• 在Select and Arrange Shape Data对话框中，在X Variable下，拖拽Name到图形，定位它，然后点击OK。

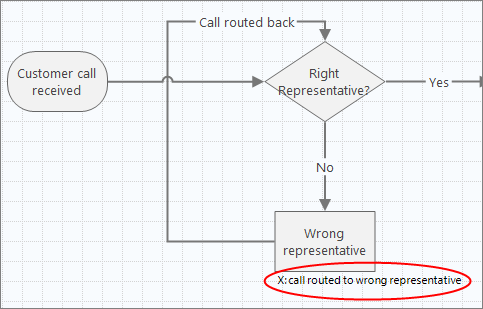

变量就按照你定位的方式出现在了图形的旁边。

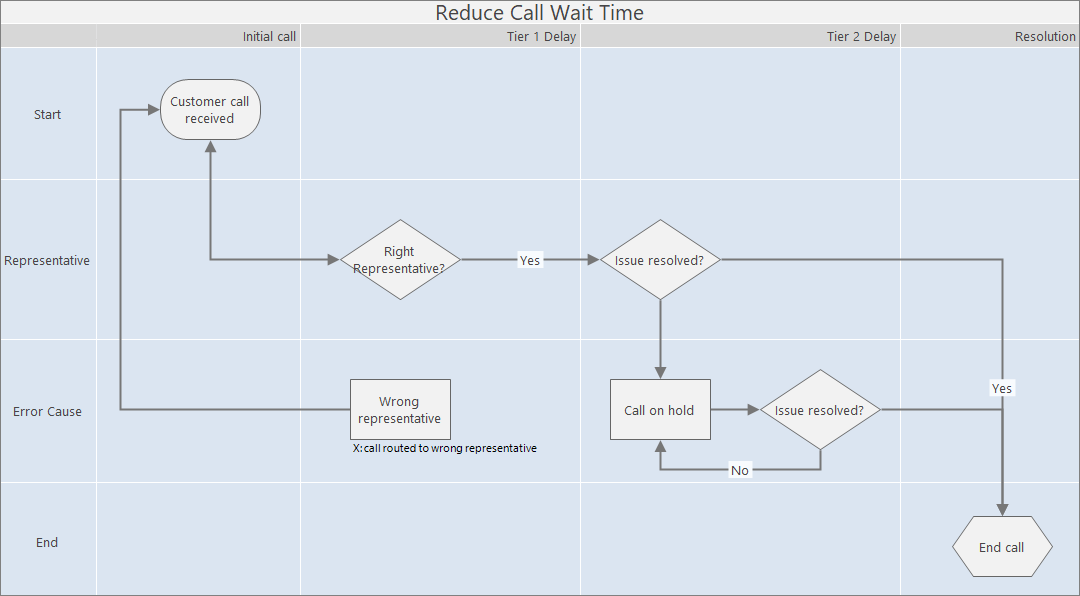

输入一个跨功能流程图

如果这个你正在评估的流程包含了多个阶段，发生在不同的部门，你可以使用一个跨功能流程图来展示这样的过程。

• 选择Insert > Process Map。
• 在Insert Tool对话框中，点击Process Map - Cross-Functional，然后点击Create。
• 添加部门departments，阶段phases，步骤process steps来完成你的流程图。部门（也叫作“泳道”swim lanes）水平方向上把各个步骤分开。阶段在垂直方向上把步骤分开。

输入一个价值流图

一个价值流图展示了资料和 信息 如何在价值流中流动。当前状态值流图可帮助您识别浪费并设想未来的改进状态。

• 选择Insert > Value Stream Map。
• 在Insert Tool对话框中，点击一个价值流图模板，然后点击Create。

如果你打开了一个包含了图形和连接的图，你可以直接添加数据到这些图形中。如果需要，添加更多的图形和连接。如果你打开了一个空白的图，你可以开始先将图形和连接加入其中。

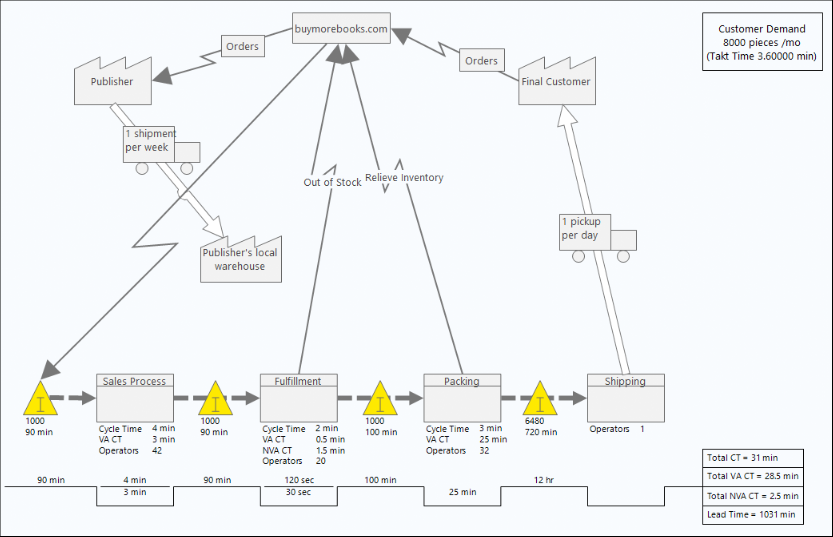

当你添加数据到价值流图的图形中，Minitab Workspace计算了一个时间线在图的底部。库存时间出现在时间线的峰值上，如下图所示。

循环时间出现在时间线的谷底。

下一步是什么？

现在你已经为你的流程制图了，你可以使用不同 类  型的图表来评估那些可能影响你的流程和发展计划的变量，从而解决问题。
