IPC-7351 LP Wizard 是专门生成PCB lib的第三方工具，现在已经被Menter收购并集成在PADs中了。本文介绍如何用IPC-7351 LP Wizard生成所需要的PCB lib。

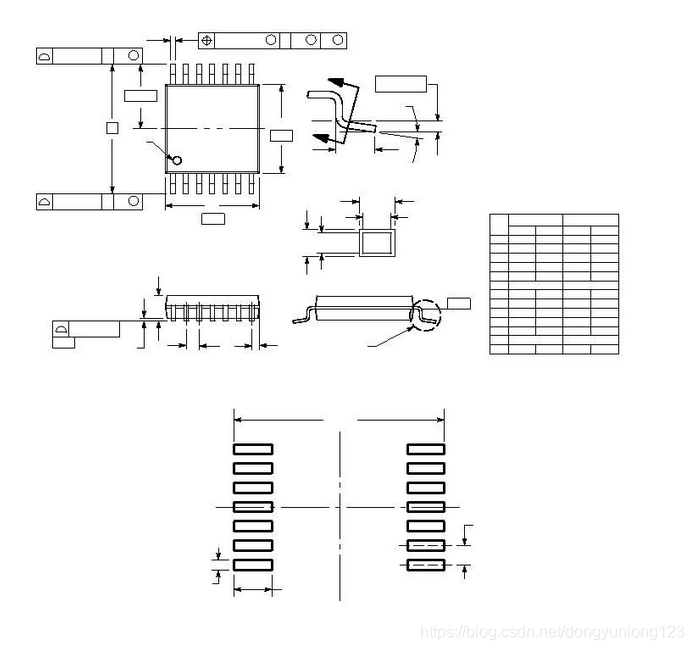

1. 用16 pin的TSSOP作为例子，下图是TSSOP元件的外形尺寸：
2. 打开LP Wizard，由于TSSOP元件的封装属于 SMD ，所以选择Calculate –> SMD Calculate，出现如下界面：
3. 在左侧列表里选择 Small Outline Package（SOP），然后单击OK按钮。出现如下界面：
4. 在左侧的参数列表里输入TSSOP 16的各 类 数据，如下所示：由于TSSOP 尺寸是以mm为单位的，所以Units中选Millimeters，这个也是LP
