LP Wizard：生成不规则焊盘封装的实用方法

问题描述：当我们在使用allegro绘制pcb时，LPWizard能帮我们快速生成封装，但是如果封装的焊盘是不规则的图形的话，这个软件在生成的封装会缺少这个不规则焊盘

软件环境：cadence16.6，LP Wizard10.5

1.找到元件的封装尺寸图

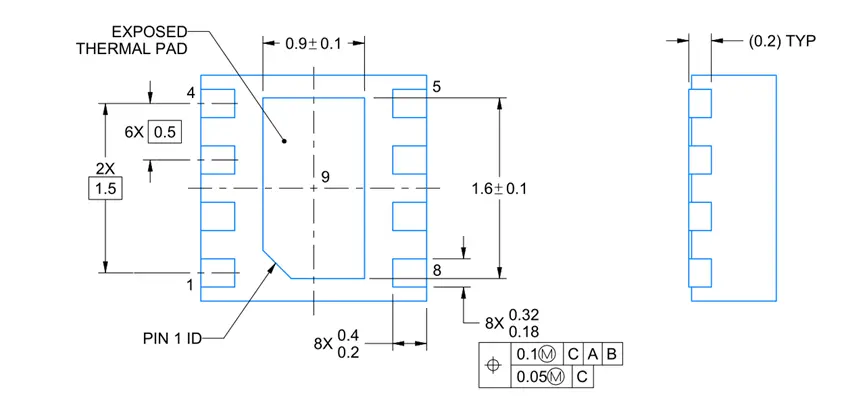

        我们以一个封装为DFN的芯片来举例，图 1所示为该封装尺寸图。

图 1

2.然后打开LP Wizard10.5进行封装的绘制

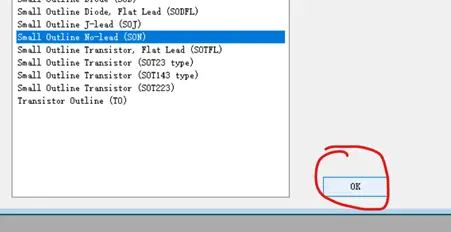

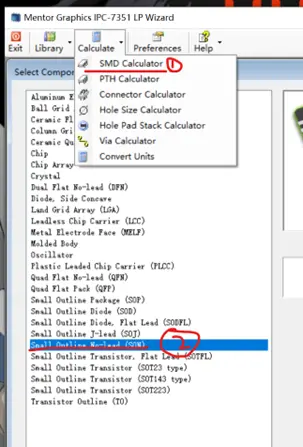

• 选中SMD Calculate的封装类型，再选择SON封装类型再点击OK

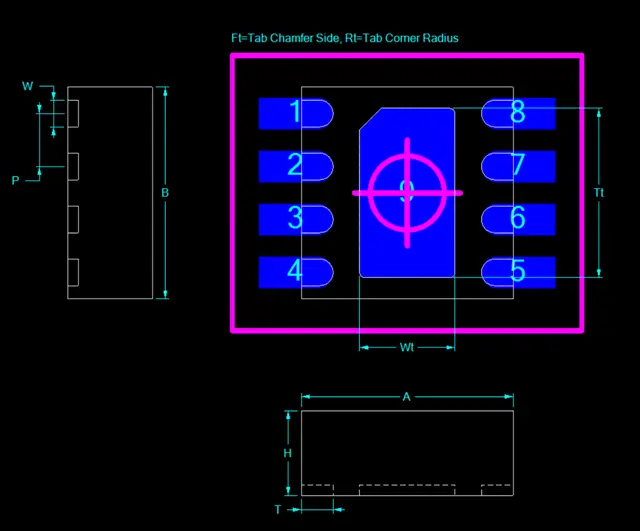

图 2



图 3

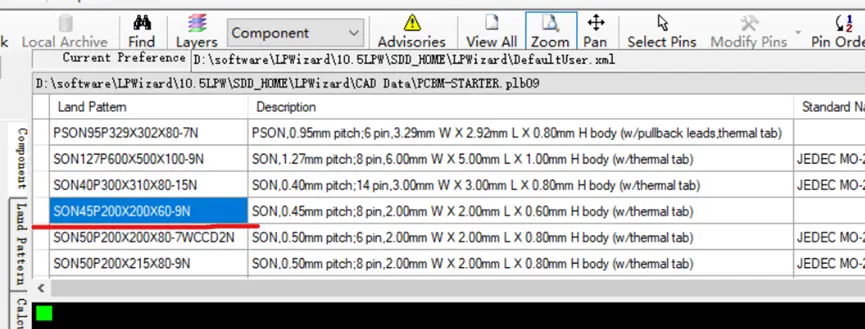

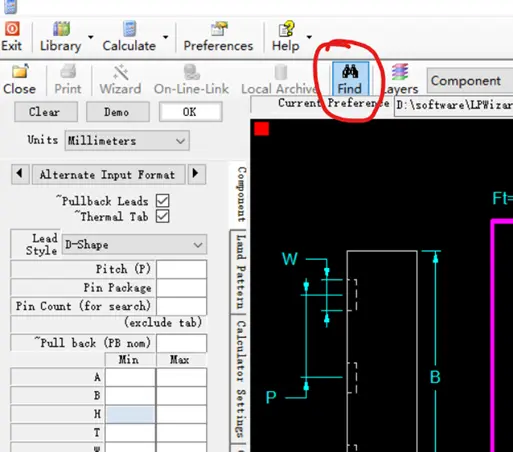

• 点击“Find”查找相似的规格的样本

图 4

图 5

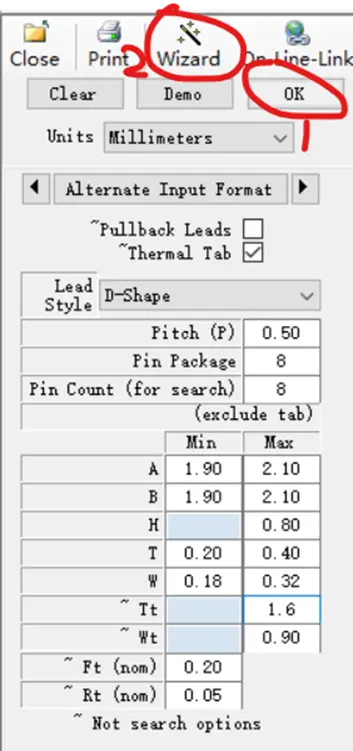

• 对照datasheet中的数据填写正确的数据

图 6

图 7

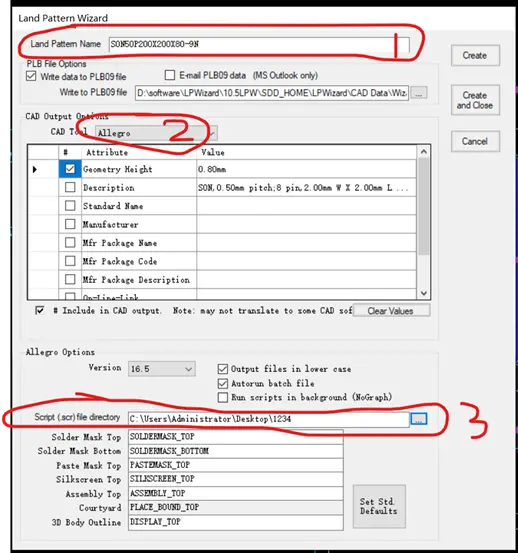

        填好正确的数据后点击ok，再点击wizard。然后再填写封装名字，选择生成封装的软件，设置生成的封装保存的路径。

图 8

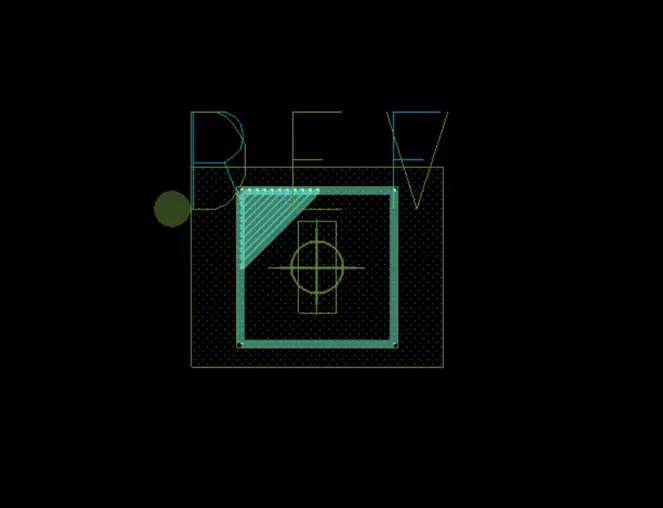

3. 生成的封装会缺少焊盘



图 9

        在点击生成封装后，会出现封装没有生成焊盘的情况。一般这种情况有两种原因：第一种是你生成封装的时候的路径和你的allegro的焊盘路径不一致，第二种是由于焊盘是不规则的形状（这里会出现自动生成封装无焊盘的情况）。显然我们这里是属于第二种情况，第一种情况我们这里不讲解。

4.重新载入脚本生成封装

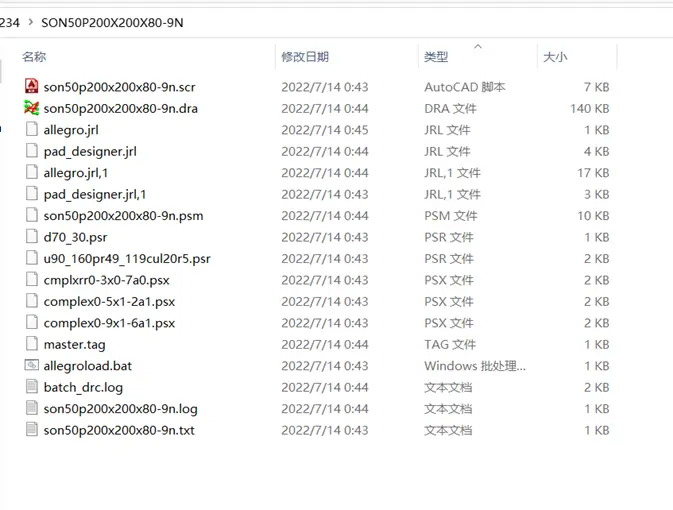

        遇到图 9这种情况后，我们先打开保存封装的路径，找到里面的脚本文件 文件扩展名   .psx——代表的是焊盘的不规则shape的脚本文件

                      .psr——代表的是焊盘（.pad）的脚本文件

                      .scr——代表的是封装文件的脚本文件

图 10

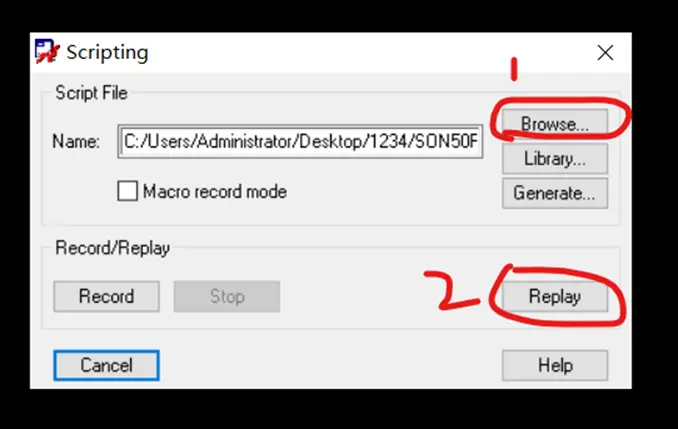

•  先在allegro中重新载入不规则焊盘的脚本文件。

图 11

图 12

        选择扩展名为.PSX的文件然后店家replay就能够重新生成焊盘的shape文件，如图 13中的.dra文件

图 13

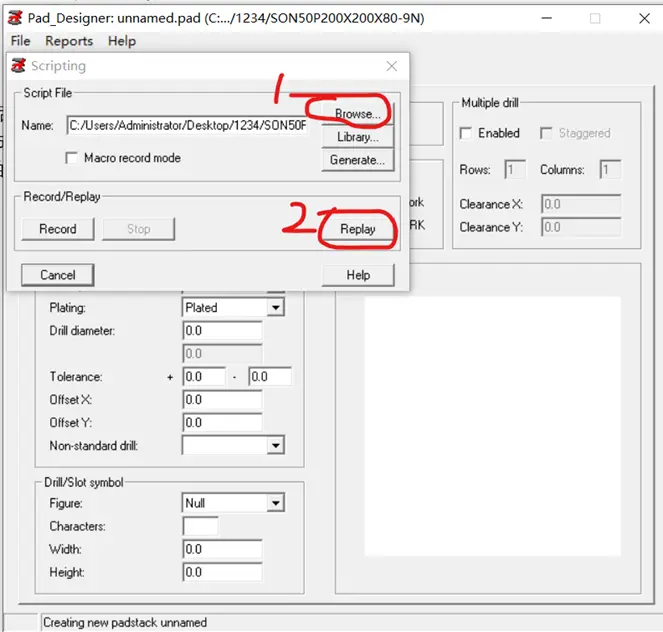

•  重新生成焊盘文件

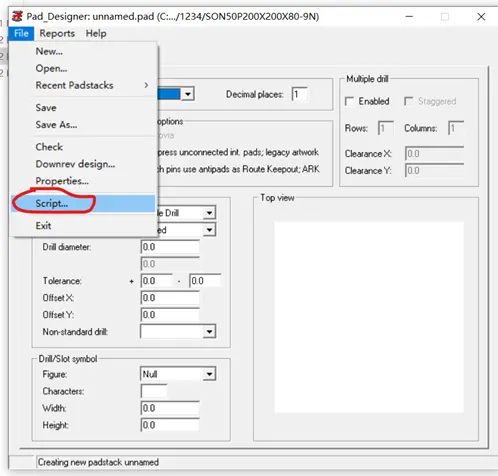

        生成焊盘文件的话需要在Pad Designer这个软件中生成。这里还需注意，之前生成的dra的shape文件需要放在allegro的库文件下

图 14

图 15

        和之前的操作类似，生成不规则的焊盘文件其实就是利用之前生成的shape文件再生成.pad文件

•  最后重新生成封装文件

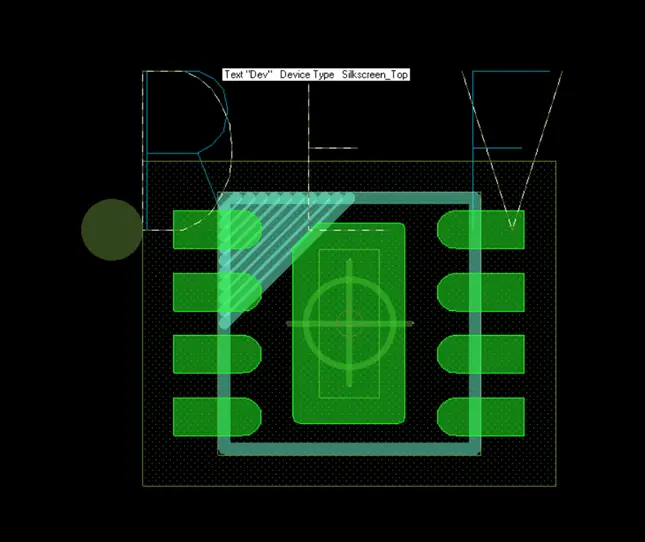

        最终生成封装的方法也是类似生成shape文件类似，只不过重新载入的文件是.scr文件，这里不再赘述方法。最终得到的结果就是如图 16所示

图 16
