UG NX10.0创建草图

        大家好！今天跟大家分享UG NX10.0草图创建，赶快加入我们一起进入今天的学习吧~

1、打开UG NX10.0,新建模型，进入建模环境。

   点击菜单栏上的【插入】，选择【草图】命令；

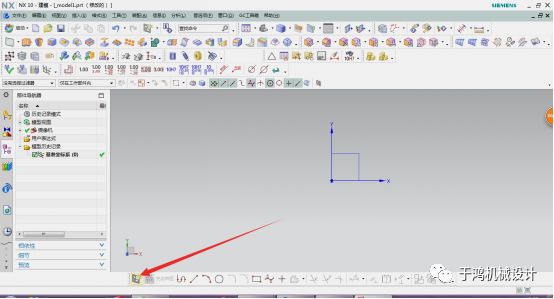

   或者在草图工具条上直接点击【草图】命令，创建草图，如下图1所示：

图1

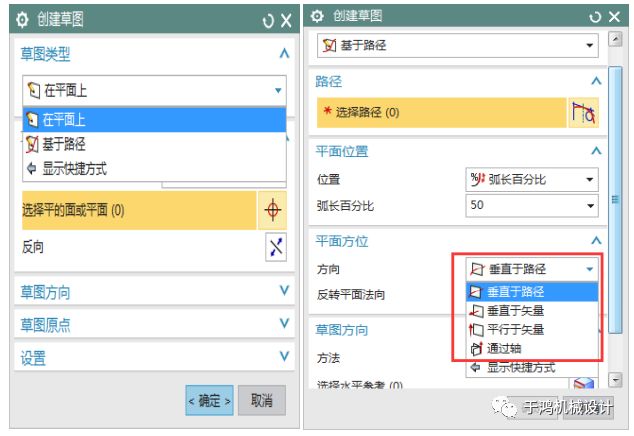

弹出【创建草图】对话框，在这里平面方法选择【自动判断】，单击【选择平的面或平面】，然后单击选择一个面（这里的面可以是基准平面，也可以是实体上的平面或片体平面，自由空间很大）；也可基于路径创建（选择我们需要的路径后，草图平面有四种不同的情况来满足我们的作图要求）。如下图2所示：

图2

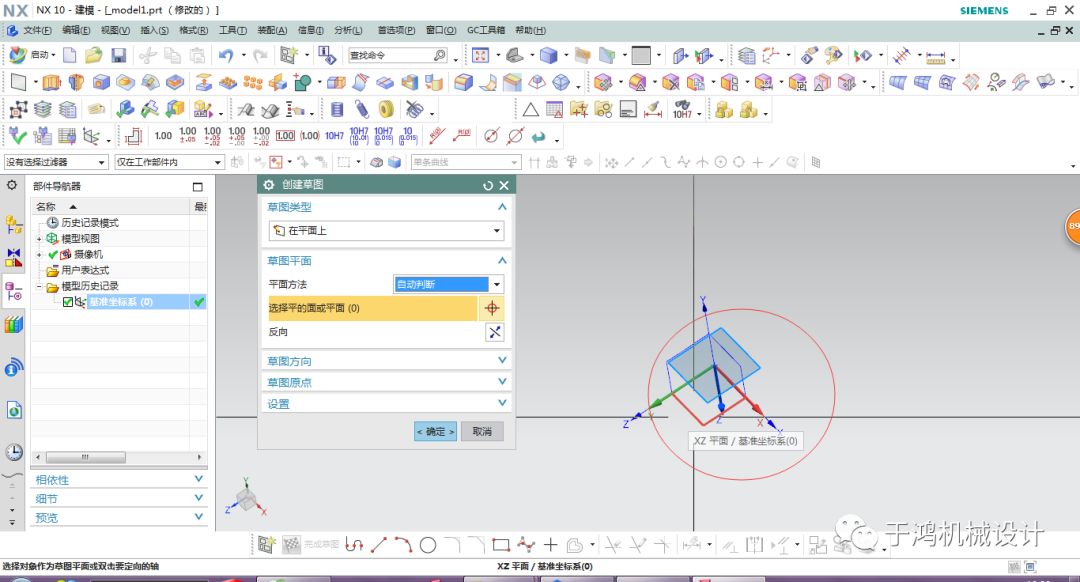

这里我选用在平面上并选择XY基准平面来做演示，（当鼠标移动到相应的平面，停顿1秒左右会有显示你当前选择的平面）如下图3所示：

图3

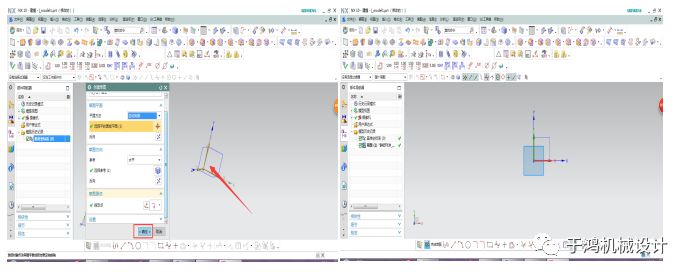

选择坐标系上的XY平面，单击确认进入草图环境，如下图4所示：

图4

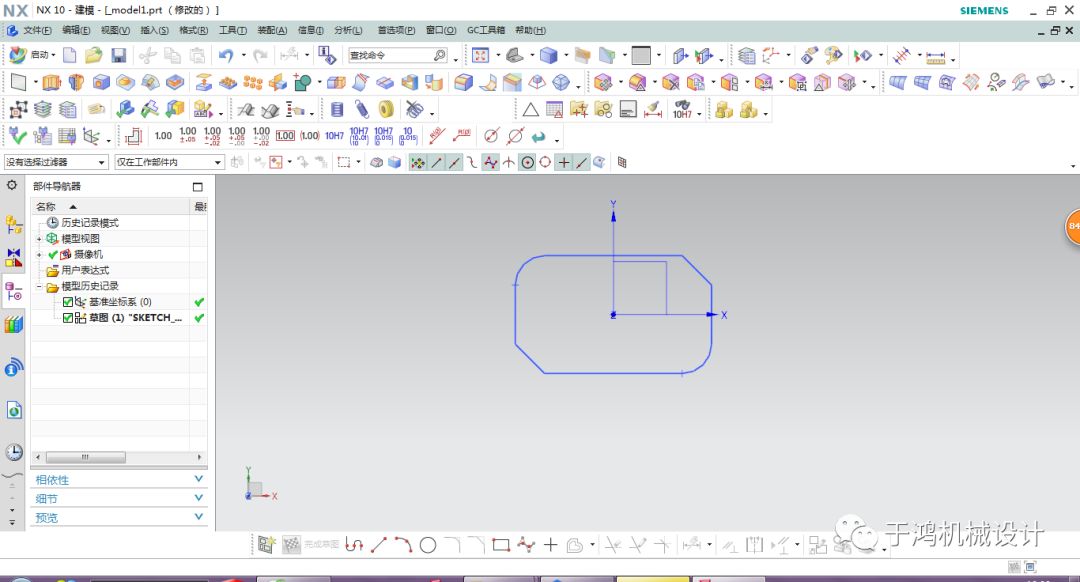

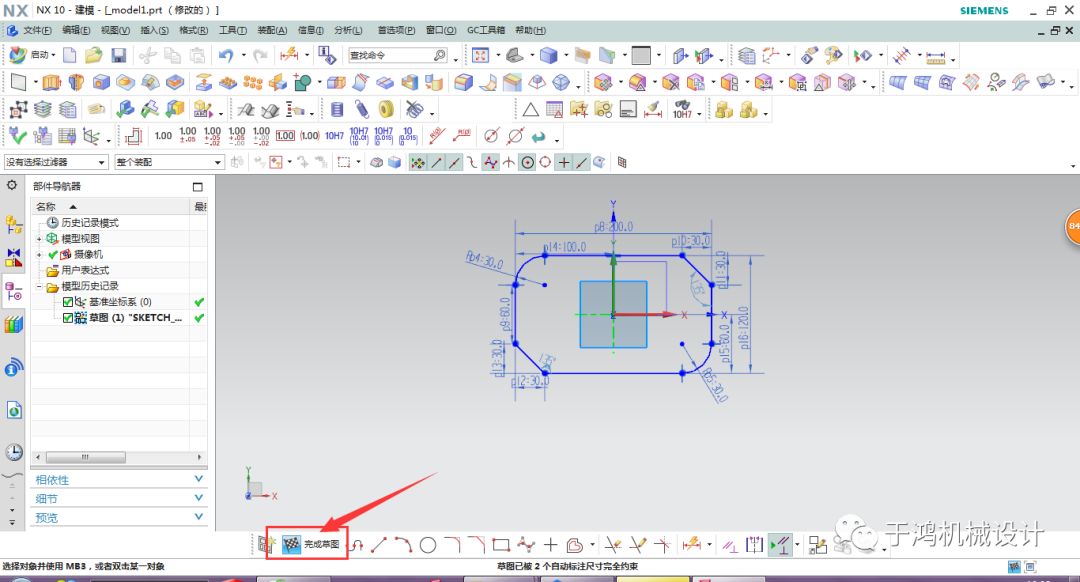

草图绘制结束后，单击草图工具栏上的”完成草图“按钮，即可退出草图环境。退出时草图依然是正对的方向，如下图5，图6所示：

图5

图6

注：大家在创建草图的时候会发现有直接草图和任务草图，这里建议初学者使用任务草图方式进入草图环境界面，进行草图绘制，如下图7所示：

图7

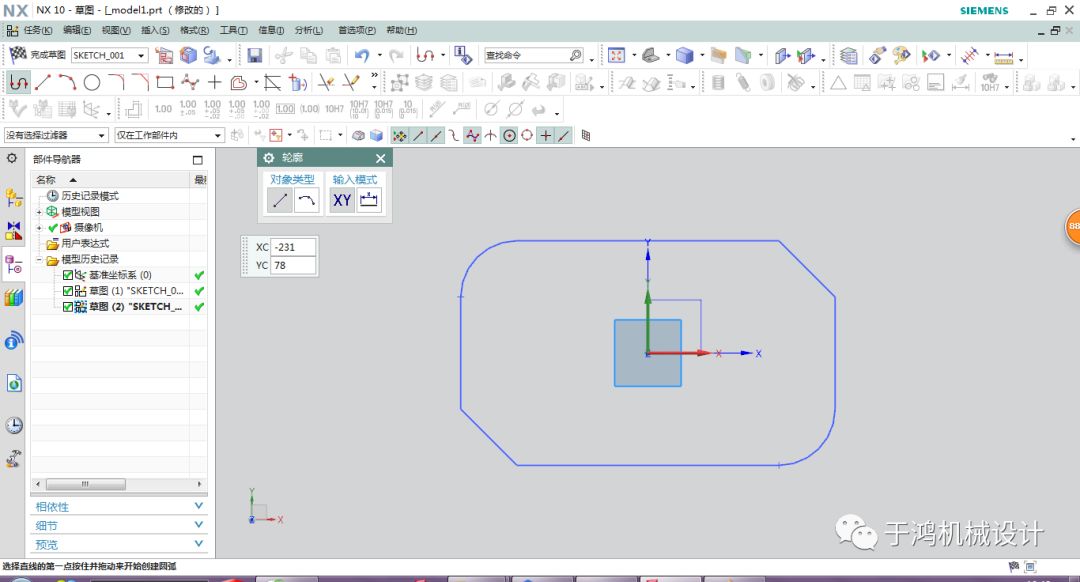

上图5的是在直接草图环境界面，那么任务草图环境界面是什么样呢？我们一起看一下，如下图8所示：

图8

图8与图5显示的草图界面明显发生不同的变化，任务中的草图更加方便我们去学习草图绘制。

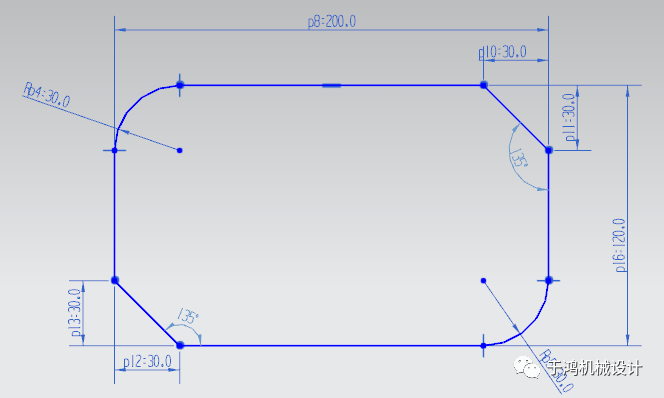

今天的讲解到这里就结束了，大家阔以试着去做一做，同时我也将图示的草图截图放在下图9，有时间的朋友可以先试着画一画，后期的教学可能以视频为主。欢迎大家关注哟！

图9

——END——

文章来源：于鸿机械设计
