ANSYS单元生死技术，创意应用：牛郎织女相会模拟

作者：李桂花  安世亚太结构应用工程师

文章发布：上海安世亚太官方订阅号（搜索：PeraShanghai）

联系我们：021-58403100

本文共计422字，阅读时间预计2分钟

今天教大家用ANSYS单元生死技术做一个高端大气上档次的鹊桥相会。

操作步骤

第一步：建模

模型很简单，一座拱桥，两颗爱心。

第二步，画网格

选择插入method，选择Body Fitted Cartesian，效果如图。设置了爱心为刚体，所以没有网格。

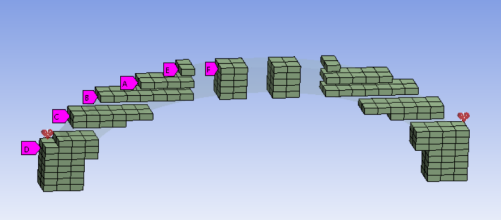

第三步：按照阶梯层数，分别建立单元组件

以下图片为了显示方便，只取了一部分组件展示。

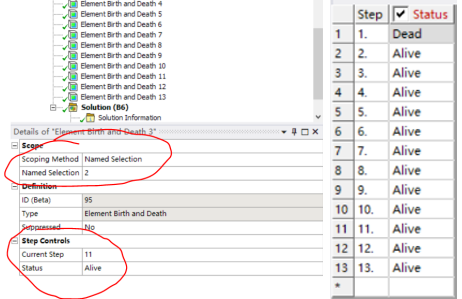

第四步：根据每层单元复活的顺序，设置载荷步数

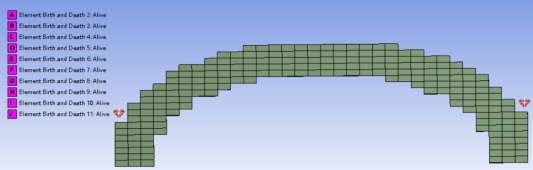

例如本例建有12个依次复活的组件，至少需要设定12个载荷步。然后按载荷步顺序定义单元生死，并结合网格大小给爱心加载位移边界。

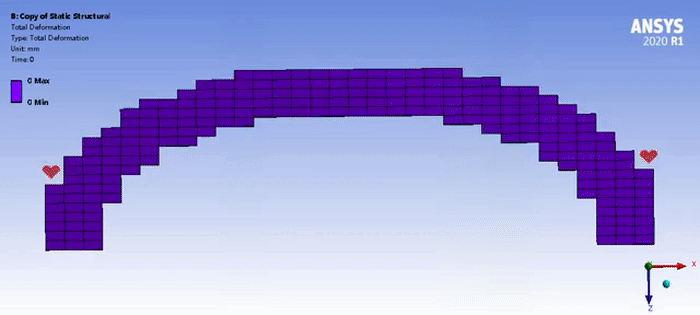

第五步：求解

总结

ANSYS单元的生死功能是通过修改单元刚度的方式实现的。

■ 为了达到让单元“死”掉的效果，ANSYS程序会给单元刚度乘以一个很小的系数（默认为1.0E-6）。

■ 在载荷向量中，与被“杀死”的单元相联系的单元荷载被设置为0，其质量、阻尼等一切对计算有影响的参数都会被设置为0。与之相似，当单元“活”的时候，也是通过修改刚度系数的方式实现的。

以上便是今天鹊桥相会的仿真模拟过程了，希望大家可以通过这个案例发现在仿真中的乐趣~

最后祝大家七夕快乐~
