极简PCB绘制教程：基于Altium的0基础速成课程

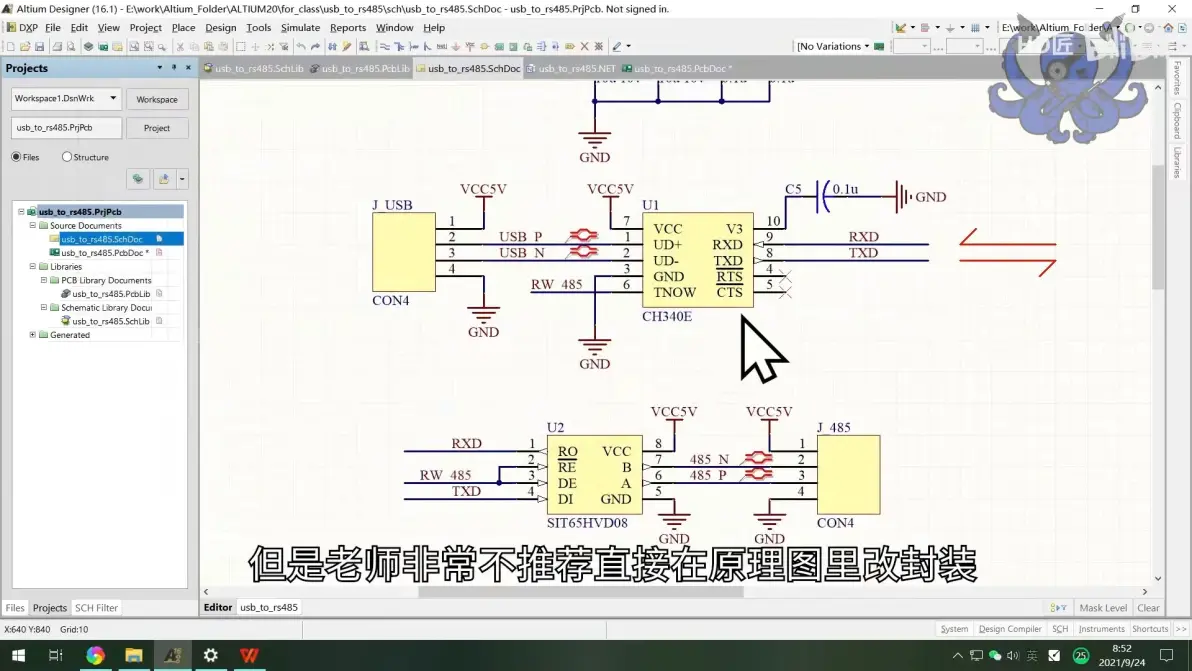

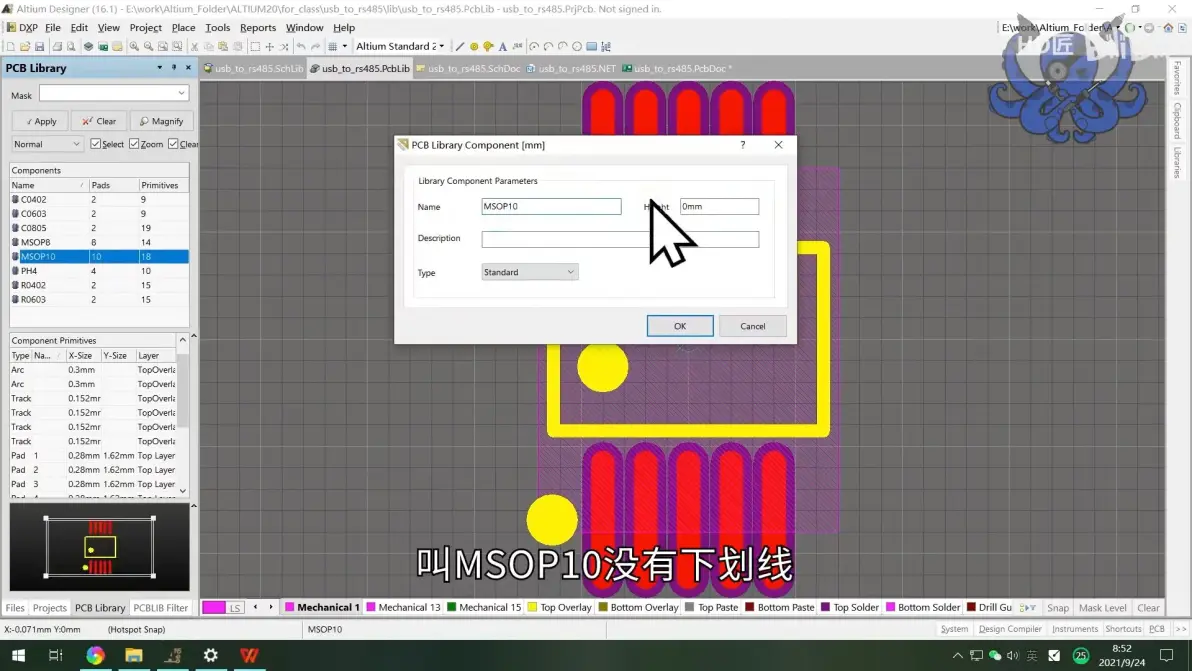

P5绘制原理图

右侧library选择库，拖拽器件进入 x左右镜像，Y上下镜像

“_P”差分线正段“_N”差分线负端

插入差分标识符，可以让PCB实现差分线的等长布线。

不是用的脚的标志，查错误时，不检查这两脚

画标识符表示rxd输入txd输出

按空格可以使线变斜线

自动给元器件编号

画好原理图之后编译，检查错误

一定要画完之后检查有没有错误，确认无误之后再导入到PCB

P6网表

生成网表

查看网表

器件信息只有名称，封装，和参数

网络信息包含引脚的连接情况

所以设计PCB时，只需要吧原理图库和网表给对方，对方就可以根据此来设计

P7 PCB绘制概览和原理图的导入

原理图导入PCB

P8 PCB规则导入和叠层设计

4.2【PCB画图】规则导入和叠层设计 P8 - 00:51 具体规则的设计

4.2【PCB画图】规则导入和叠层设计 P8 - 04:49 规则建立好之后如何导出

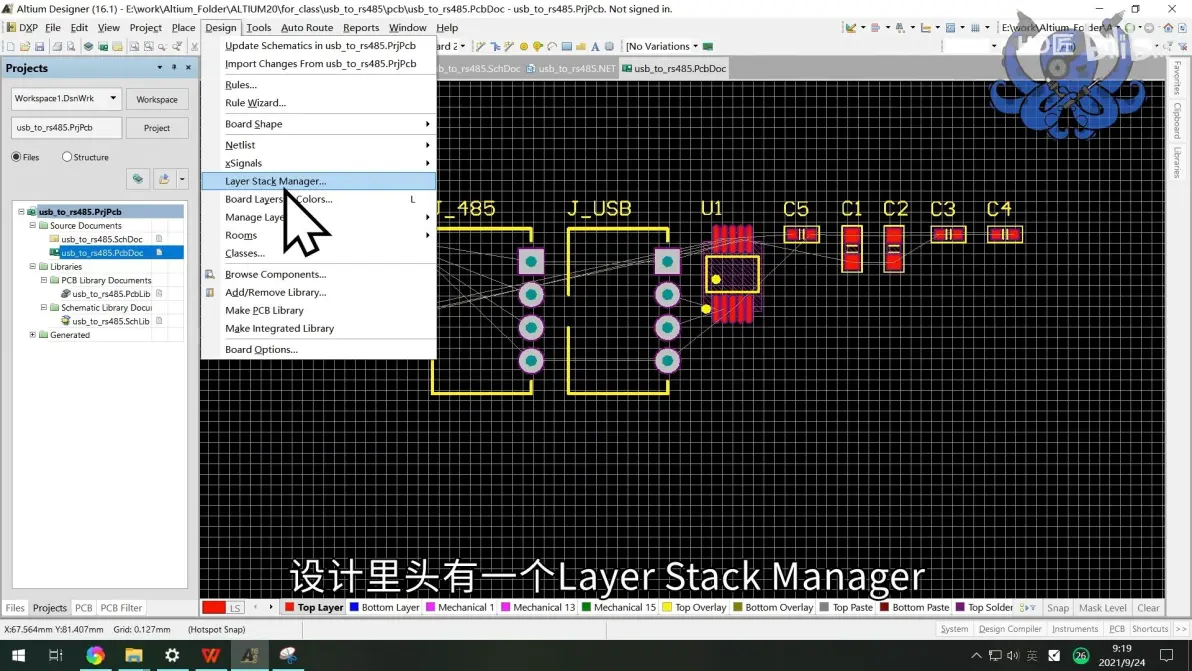

4.2【PCB画图】规则导入和叠层设计 P8 - 05:54 修改层叠管理

P9器件布局

布局要根据信号走线来

4.3【PCB画图】器件布局 P9 - 01:00 如何隐藏位号防止位号干扰

不想走直线，想走直拐角或者弧线——shift+空格

布局不是一次完成的，如果怎么都布不好可能需要回到原理图改pin

P10布线规则

1.先布模拟信号线，因为模拟信号线比较容易受到干扰；高速信号线，易受干扰还易干扰别人——高速信号线和模拟信号线尽量短

2.走电源

3.走其他线

4.4【PCB画图】布线和铺铜 P10 - 01:50 布差分信号线

怎么看5V网络——按住ctrl，点击一个5V引脚，网络中的所有引脚就会高亮

4.4【PCB画图】布线和铺铜 P10 - 03:35 如何覆铜

连接地线到底层——“*”设置过孔

4.4【PCB画图】布线和铺铜 P10 - 10:32 过孔打在焊盘上可不可以

所有过孔塞树脂

布地层的时候，如果有高速需求（50M以上），地层要比电源层大

P11规则检查

4.5【PCB画图】规则检查 P11 - 00:44 违反规则及修改

尤其注意

4.5【PCB画图】规则检查 P11 - 03:41 修改丝印位置

4.5【PCB画图】规则检查 P11 - 06:19 限定板子的范围

把板框画在keep-Out layer层 place一个线，圈住铜层外面。

铜层报错，把铜层重新铺一遍。

只要对铜层，对电气，有任何修改，就要进行一次design rule check

4.5【PCB画图】规则检查 P11 - 07:30 如何修改板子大小

进L
