Altium Designer基础入门教程

1.新建工程

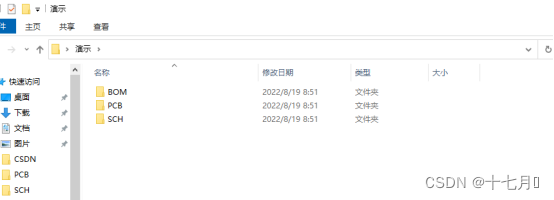

1. 先在电脑新建一个文件夹作为工程总文件夹，里面再新建三个子文件夹分别为BOM(Bill Of Materials)（物料清单）、PCB、SCH(Schematic)（原理图）如下图1.1.1

（注意:记住该路径，该工程所有文件都要存在此文件夹名下）

图1.1.1

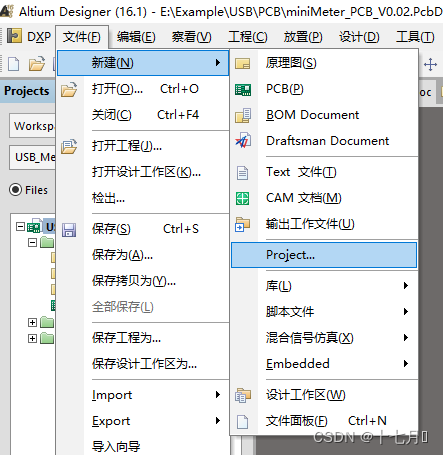

2.打开Altium Designer，菜单栏选择文件—新建—Project,如图1.1.2

图1.1.2

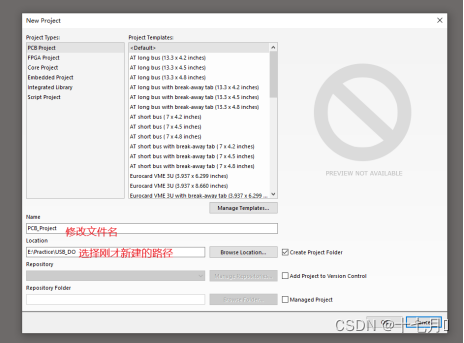

3.修改文件名，然后保存，见图1.1.3

图1.1.3

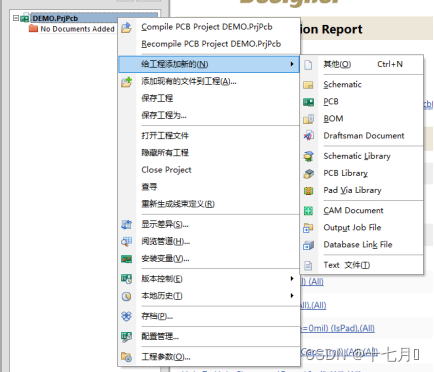

右击工程文件—跟工程添加新的—Schematic/PCB—保存—修改名称。

见图1.1.4和图1.1.5（注意:后缀名不用改，保存后自动生成）

图1.1.4

图1.1.5

2.画原理图

1. 在后缀为.SchDoc的文件中画原理图或者导入原理图
2. 原理图查错:菜单栏选择工程—Compile PCB Project...—Messages中双击报错可快速定位至出错位置—修改警告和错误（注意:切记务必查错，这一步很关键）
3. 导入PCB:菜单栏选择设计—Update PCB Document...—执行更改，完成后如图2.1.1所示

然后删除红色背景：鼠标放在红色区域空白处左击变白后按Delete（不删除红色背景的话，元件移出红色区域会变绿）

图2.1.1

3.布局布线

写在前面:布局布线的关键前提都是读懂电路图，尽量明确其原理、电流走向、每个模块和元件的作用，规划好其模块大致摆放位置。

3.1.1 布局原则

可以参考以下文章:

布局与布线原则：http://t.csdn.cn/E3092

布局技巧与要求：http://t.csdn.cn/x6drh

3.1.2布线原则

走线注意要素：http://t.csdn.cn/yUcli

4.滴泪

步骤：工具—滴泪（快捷键T+E）

泪滴设置及其作用：http://t.csdn.cn/mW9Yl

5.覆铜

步骤：放置—多边形敷铜（快捷键P+G）

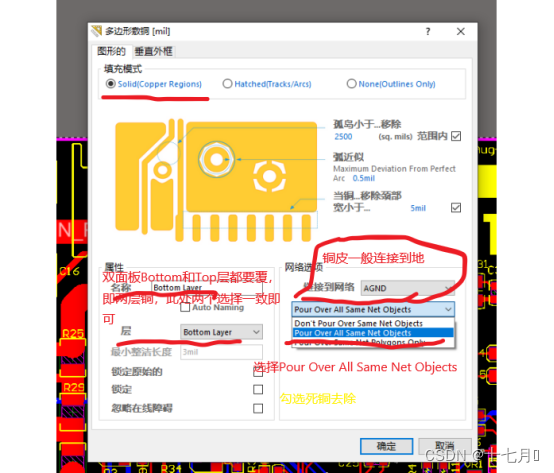

​注意事项见图5.1

图5.1

6.PCB查错

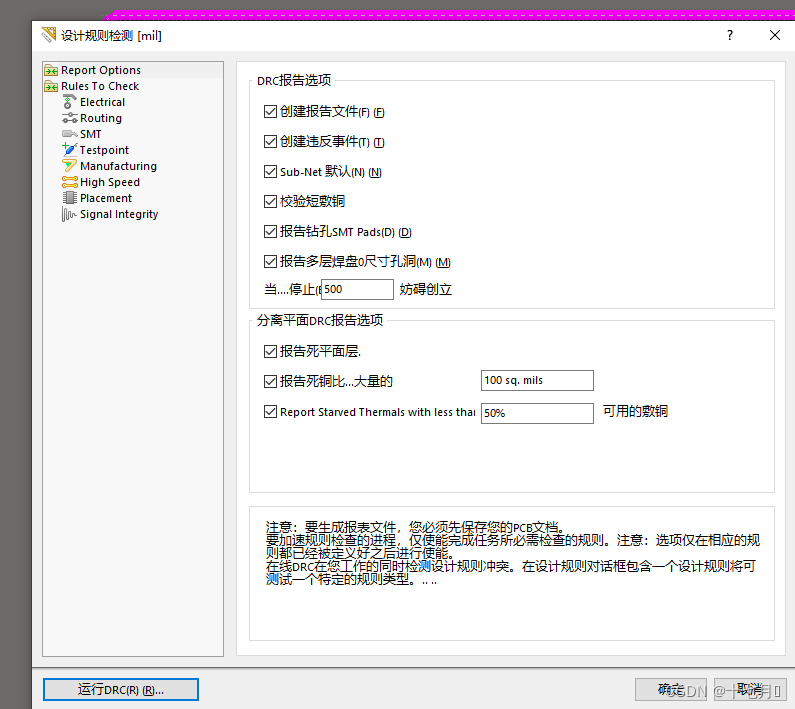

步骤：PCB界面，点击工具—设计规则检测—运行DRC(快捷键T+D+R),见图6.1

AD运行DRC查错：http://t.csdn.cn/4hTCp

​最后，一些快捷键用法：http://t.csdn.cn/XGMGt

7.整理BOM

http://t.csdn.cn/hTqKI

8.购买物料
