Adams Machinery模块：链传动创建方法

1、创建链轮

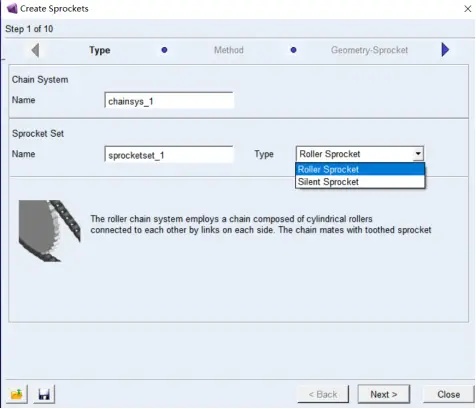

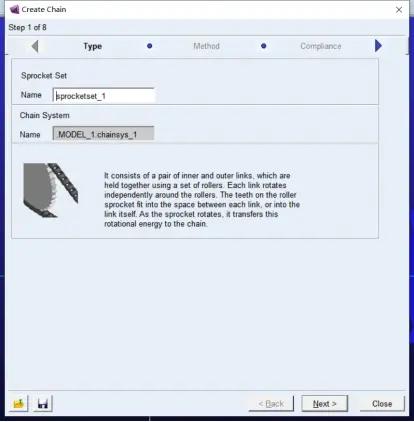

选择链轮类型

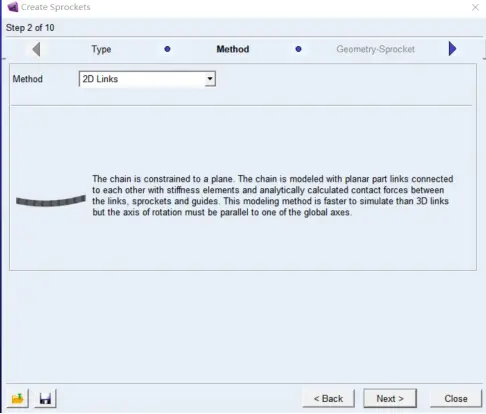

选择传动模拟方式为2Dlinks链节

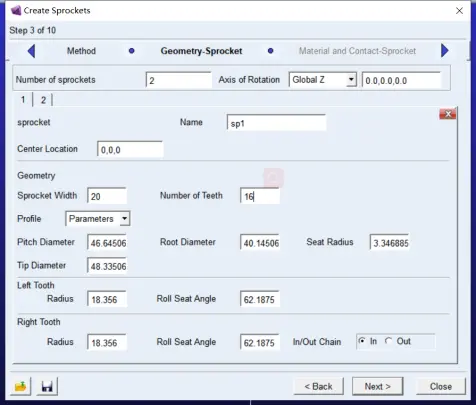

定义链轮数量，中心位置，转轴方向和链轮尺寸

定义链轮材料属性，接触参数，连接方式，以及输出结果，一直下一步 ，即可，链轮如图1所示。

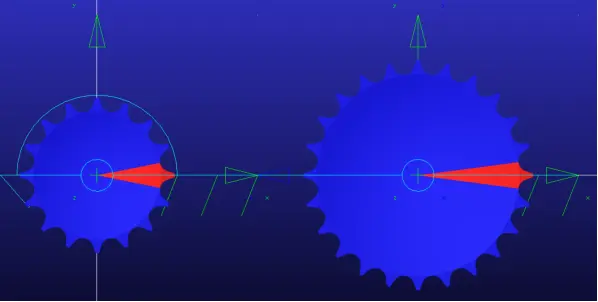

图1 链轮模型

2、定义链条

选择定义好的链轮组

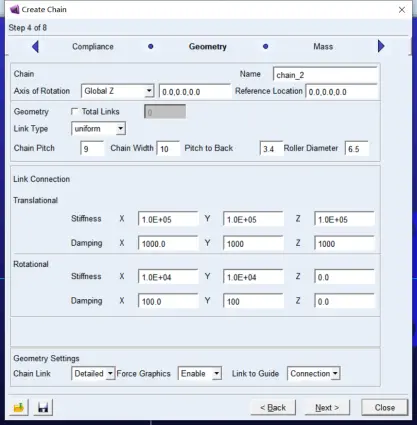

传动模拟方式method不做调整，定义链条之间的链接方式为linear，定义刚度和阻尼，这里默认。

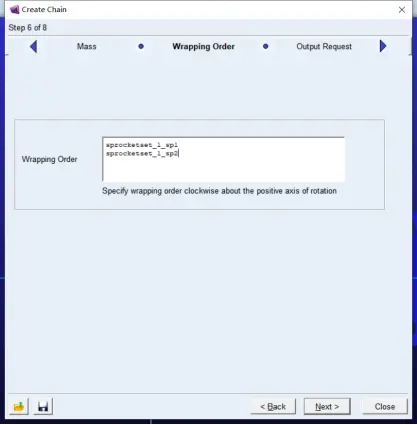

材料保持默认，定义缠绕顺序。

点击NEXT，生成链条如图2所示.

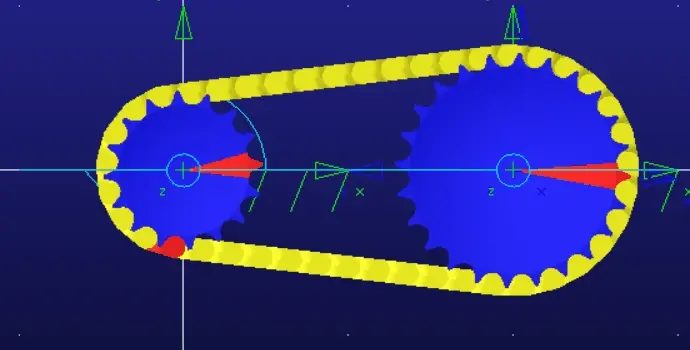

图2 整体模型

3、定义驱动条件

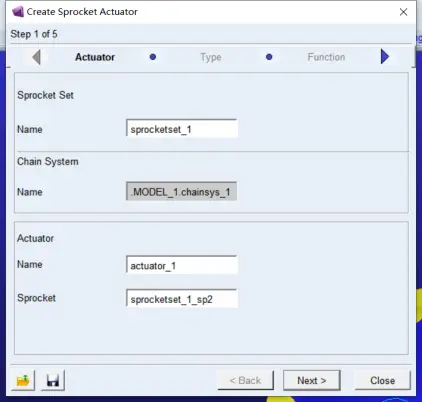

选择链轮组，以及驱动链轮

选择驱动类型，定义驱动大小为360d/s，定义输出结果，点击完成创建，设定仿真时间为1s，步长为200步，开始仿真。

仿真结束，查看其结果动画如图3所示。

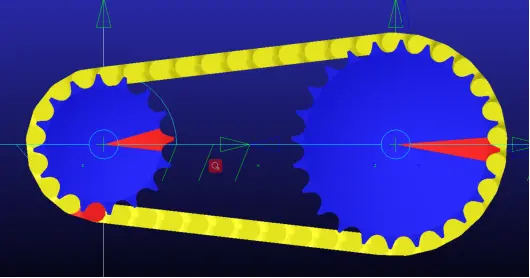

图3 仿真动画
