ADAMS宏命令：CMD便捷建模方法

1、打开，菜单栏/视图/命令窗口，可以用来观察、拷贝命令的语法

2、也可以使用，菜单栏/工具/命令浏览器，用来查看命令

3、例如：围绕顶视图中心旋转部件；

在命令浏览器搜索“move”，选择“rotation”命令；弹出对话框，选择部件名称和视图名称(选择顶视图)；A1A2A3为XYZ轴旋转的角度

在“部件名称”栏右击鼠标

批量选择部件，然后确定

选择视图；还是右击鼠标，浏览视图名称

围绕Z轴旋转-60度，然后确定。

查看命令行浏览器，观察起作用的命令都是那些，然后拷贝进文本编辑器（我推荐使用sublime_text）

注意：拷贝使用时，不要遗漏“&”及命令的使用格式。

在这里主要的命令是：

move rotation &

&

part_name = .RGJR_Cell6.PART1_1&

&

&

&

&

&

&

&

&

about = yes &

a1 = 0 &

a2 = 0 &

a3 = -60 &

&

&

&

csview_name = .gui.main.top &

然后将此文件另存为.CMD格式，就可以读取他了。

4、例如：也可以使用图标命令；如添加球副

4.1、点选球副图标

观察命令行浏览器；以下是主要的命令内容：

但是其中的坐标“location=1.6956, 11.9864, 5.61637 & orientation=87.4195976095, -9.5354154863, 157.050730123”不知道怎么办？那么可以拷贝复制部件自身的marker；

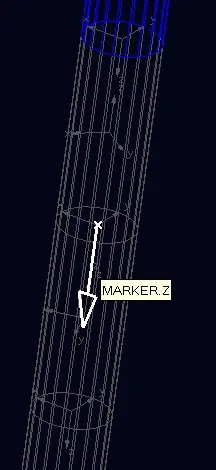

4.2、以下以圆柱体PART1_10和PART1_11为例，观察拷贝复制标记点的命令格式：

在命令浏览器中查找marker,选择copy命令，分别拷贝参考PART1_11.MARKER给PART1_10和PART1_11，然后以这两个新marker建立球副

观察命令浏览器：

其主要的命令就是这些：

marker copy &

marker_name = .RGJR_Cell6.PART1_11.MARKER &

new_marker_name = .RGJR_Cell6.PART1_11.MARKER_JOINT

4.3、修改后建立球副的命令（第4.1条）如下：然后另存为cmd

undo begin

 marker copy &

marker_name = .RGJR_Cell6.PART1_11.MARKER &

new_marker_name = .RGJR_Cell6.PART1_10.MARKER_JOINT



marker copy &

marker_name = .RGJR_Cell6.PART1_11.MARKER &

new_marker_name = .RGJR_Cell6.PART1_11.MARKER_JOINT



constraint create joint Spherical &

joint_name=.RGJR_cell6.J0INT_339 &

adams_id=3396 &

i_marker_name=.RGJR_Cell6.PART1_10.MARKER_JOINT &

j_marker_name=.RGJR_Cell6.PART1_11.MARKER_JOINT



undo end

注意球副的ID的设置，不能和现有的重复！！！

4.4、读取刚建立的CMD文件：在菜单栏中，工具/读取命令

以下是结果：

PART1_11.MARKER_JOINT、PART1_10.MARKER_JOINT是新创建的两个MARKER； JOINT_339是新创建的球副。
