聚能射流穿透坦克装甲：Abaqus欧拉分析案例

1

聚能装药破甲弹

破甲弹（HEAT，High-Explosive Anti-Tank）又叫空心装药破甲弹，基于门罗效应，以聚能装药爆炸后形成的高温、高速金属射流穿透装甲，所以也称聚能装药破甲弹，是反坦克的主要弹种之一。

在军工科研领域，聚能射流的数值模拟大多采用LS-DYNA、Autodyn或自编程序，这方面几乎没有人用Abaqus，导致不少人怀疑Abaqus能否做聚能射流模拟，实际上当然是可以的，而且不止一种方法。

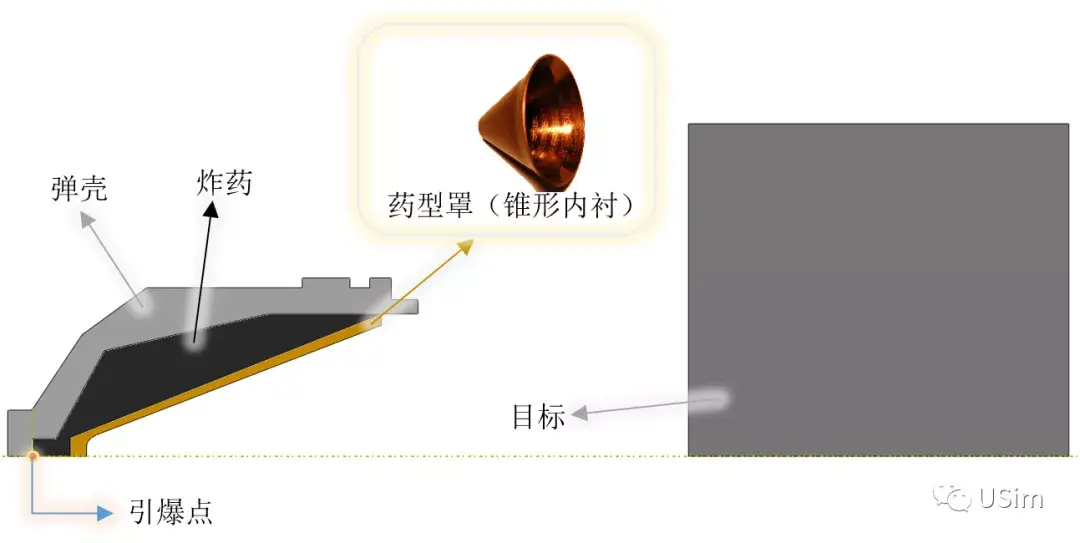

锥形内衬聚能装药图示

下面的聚能射流案例中，我们是采用Abaqus欧拉分析技术来实现的，因此可以拓展到CEL应用中。

2

Abaqus聚能射流模拟

模型概述：TNT装药采用JWL状态方程描述，引爆点设置在总体坐标系的原点；弹壳和目标的材料为不同强度的钢（Steel_AISI-1045/Steel_High-Nitrogen），内衬材料为铜（Copper-OFHC），由于聚能射流是高速动态过程，且伴随温度效应，这些金属全部使用Johnson-Cook本构模型来描述高应变率下的塑性流动和高温软化行为。

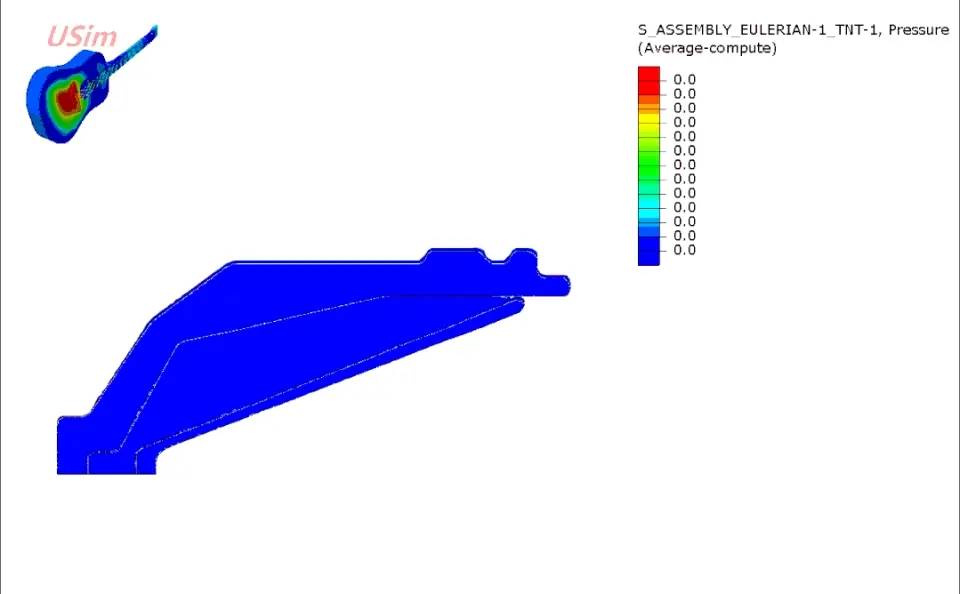

爆轰波压力作用下金属射流的形成

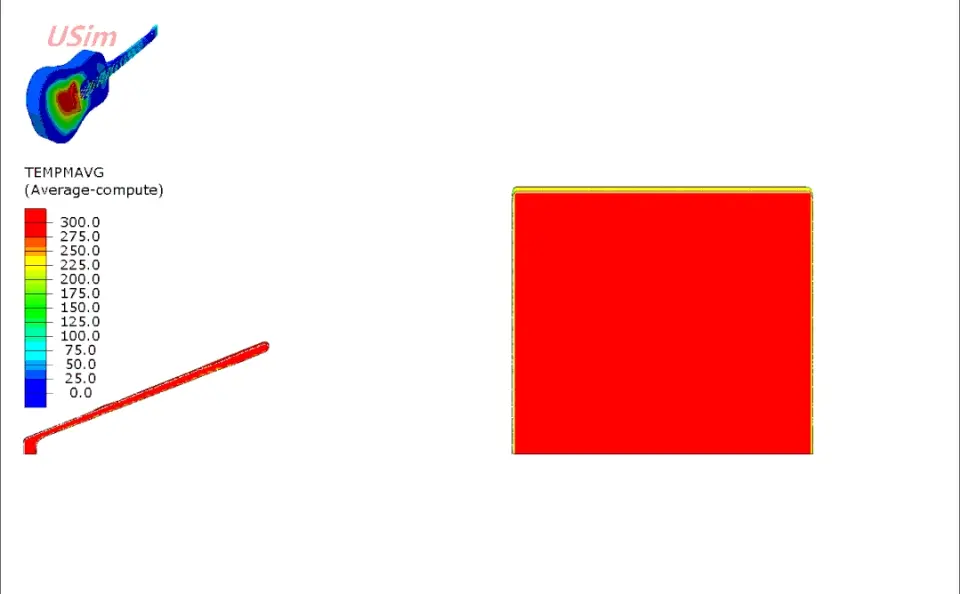

射流和目标靶板的温度（K）

射流速度云图（mm/s）

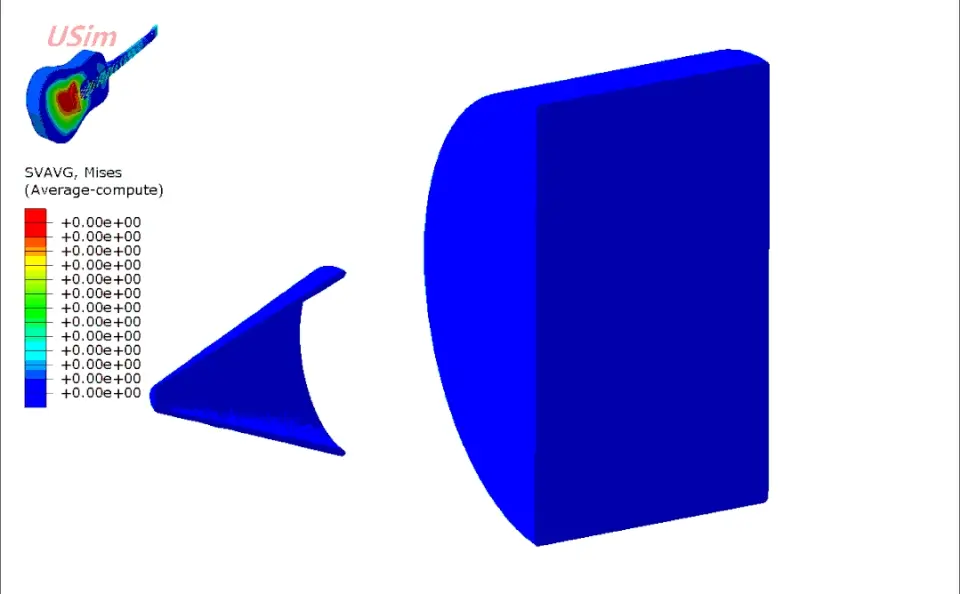

欧拉单元体积平均米塞斯应力（MPa）

技术邻搜索“USim”获取Abaqus聚能射流模型（提供CAE与inp文件），附送30分钟的答疑服务。
