abaqus入门案例第二弹：拉压杆分析基础操作

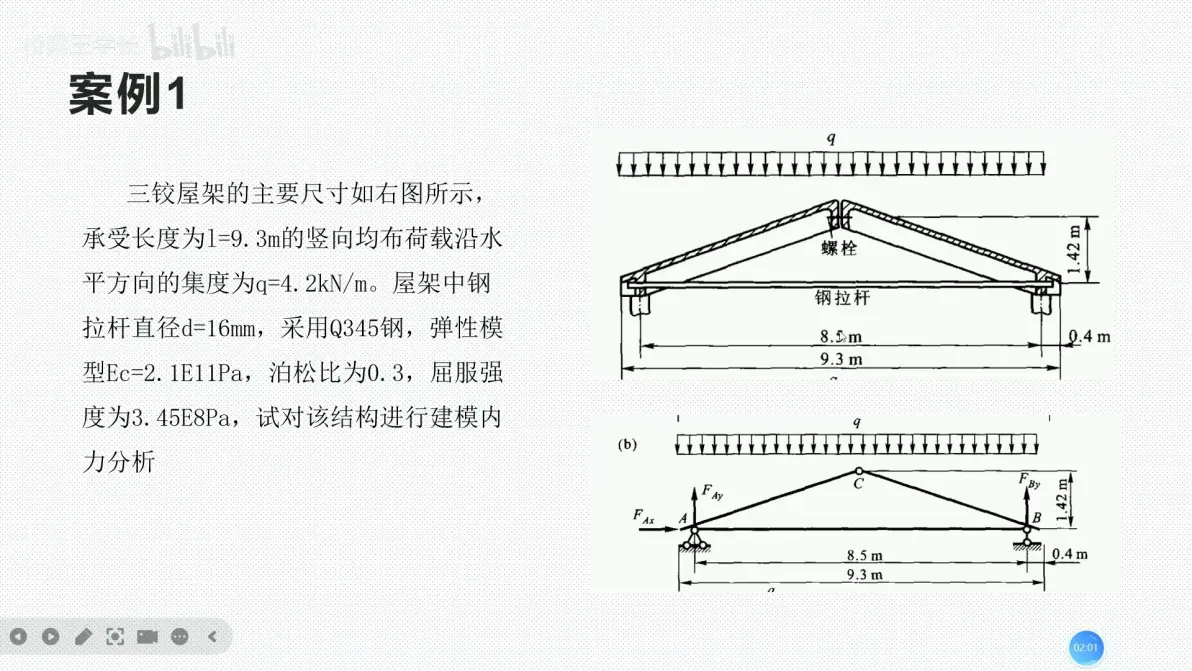

拉压杆受力分析

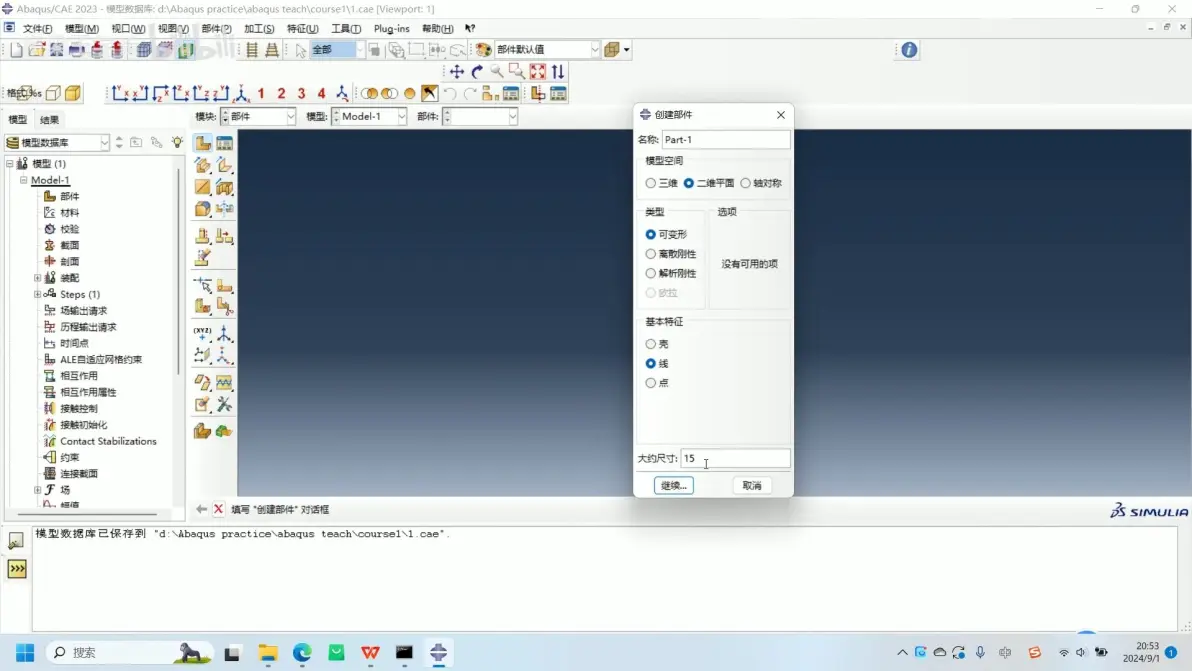

1.建立部件：

二维平面-可变形-线-大约尺寸：15

part-1和part-2

2.属性：

①因为此处是静力分析，所以没必要定义“通用->密度”

②弹性：Ec=2.1E11Pa，泊松比0.3

本案例仅求解内力，不需要求解强度，因此只需要定义弹性。

③截面：梁->圆形->r=0.008

③指派截面：part-1和part-2

③指派梁方向：part-1和part-2

可以取消勾选“创建集合”

3.装配：

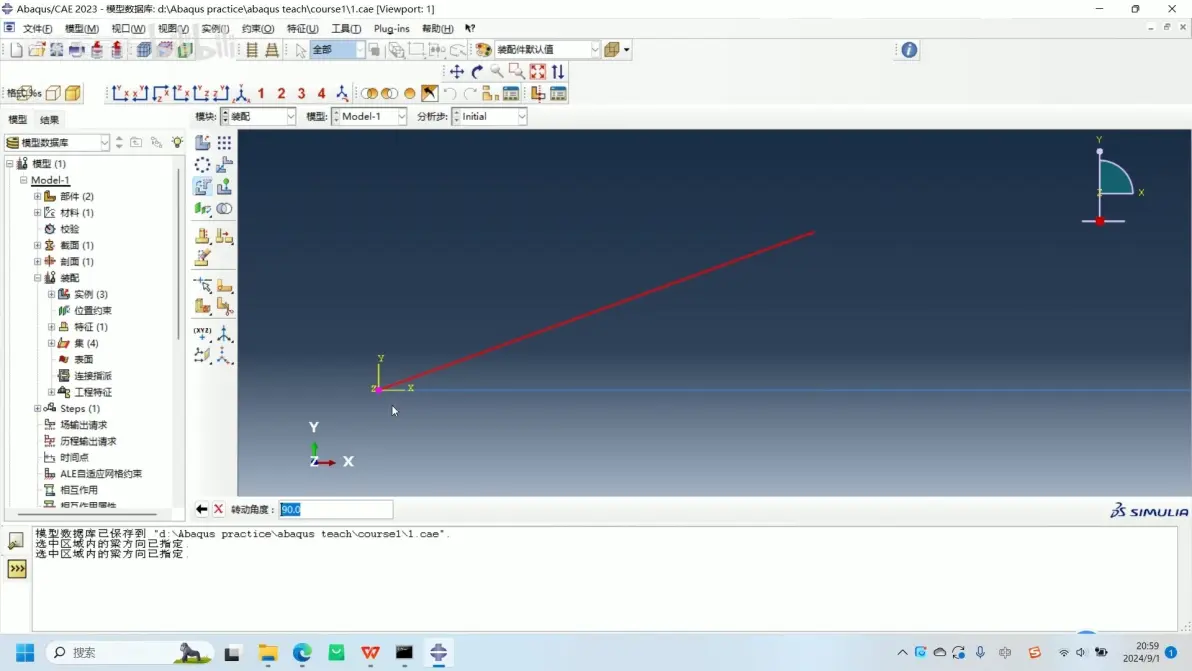

4.旋转：11:37 旋转

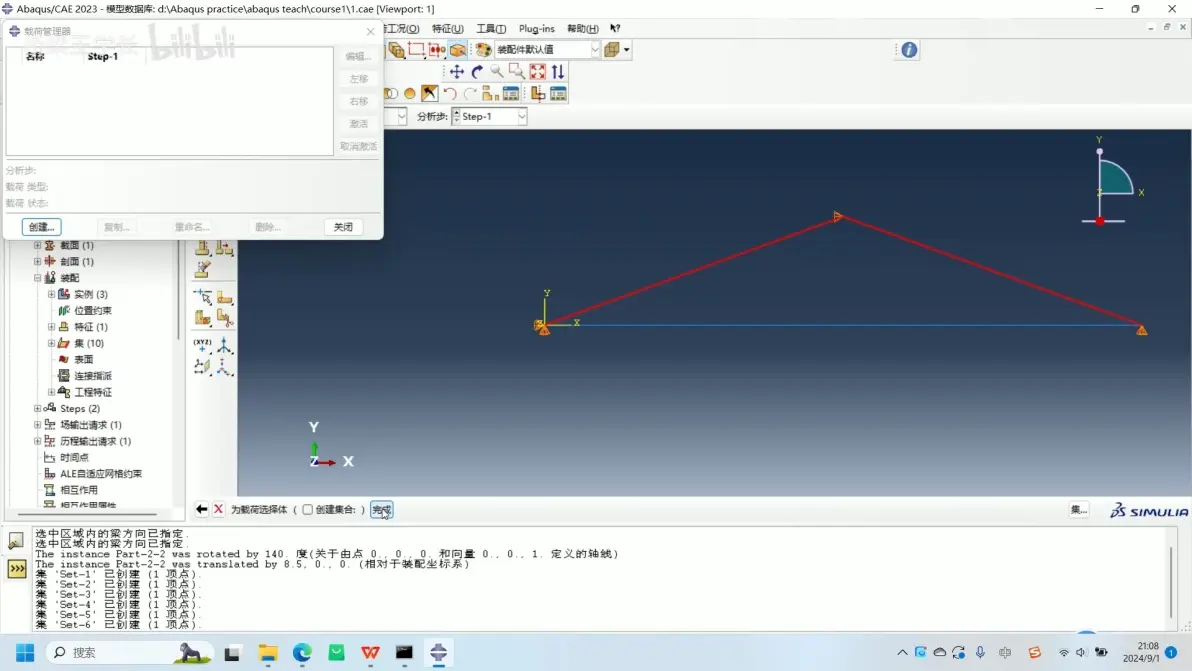

5.分析步：12:37 分析步

创建->继续->确定（保持默认）

6.相互作用：12:59 相互作用

通过相互作用建立“”

13:16 创建约束->MPC约束wu无法选择控制点……先建立集合：13:45"工具->集->创建"set-1~set-6

15:15 创建MPC约束

选择MPC控制点-> “集合中选择” -> "set-1"为主节点 -> "set-5"为从节点

(铰接要确定主从节点，以set-1作为第一根杆的主节点，"set-5"为从节点)

(以set-2作为主节点，"set-3"为从节点)

(以set-4作为主节点，"set-6"为从节点)

7.载荷：17:18 载荷

①约束的建立

initial->位移/转角

区域选择set-1

约束 U1和U2方向

再创建第二个约束，同上，区域选择set-3，约束U1方向

再创建第三个约束，同上，区域选择set-4，约束U2方向

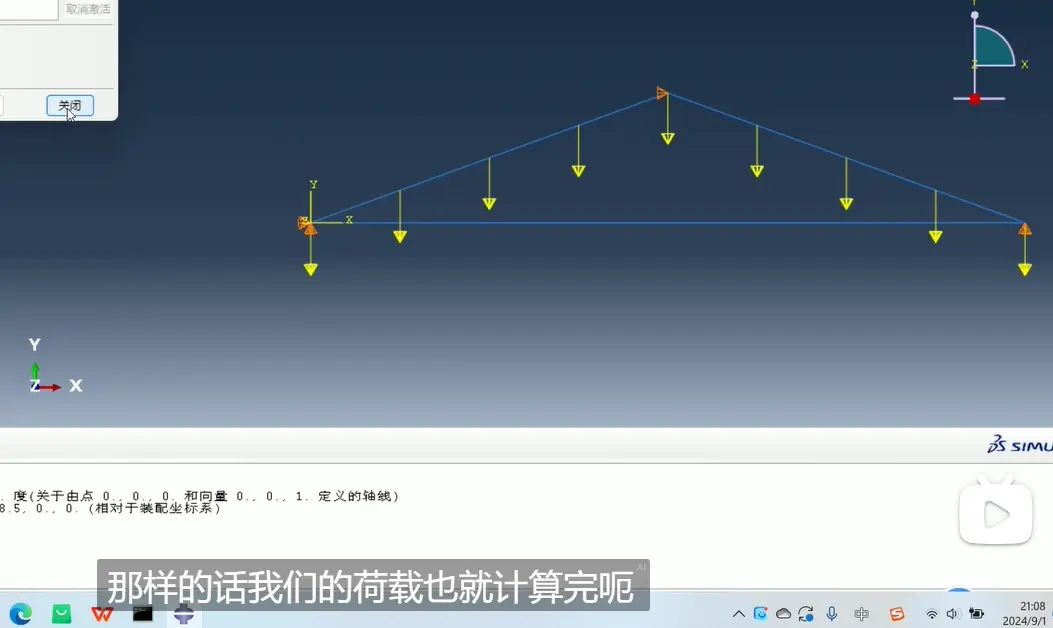

②载荷19:33 载荷

step-1->线载荷

直接在视图里选择

8.网格：20:53 网格划分

选择“部件”，

part-1 0.5 -> 划分网格

part-2 0.3 -> 划分网格

9.作业：21:37 作业

创建作业 -> 并行 -> 使用多个处理器

运行模型之前可以对其进行“数据检查”

“提交”

“监控”

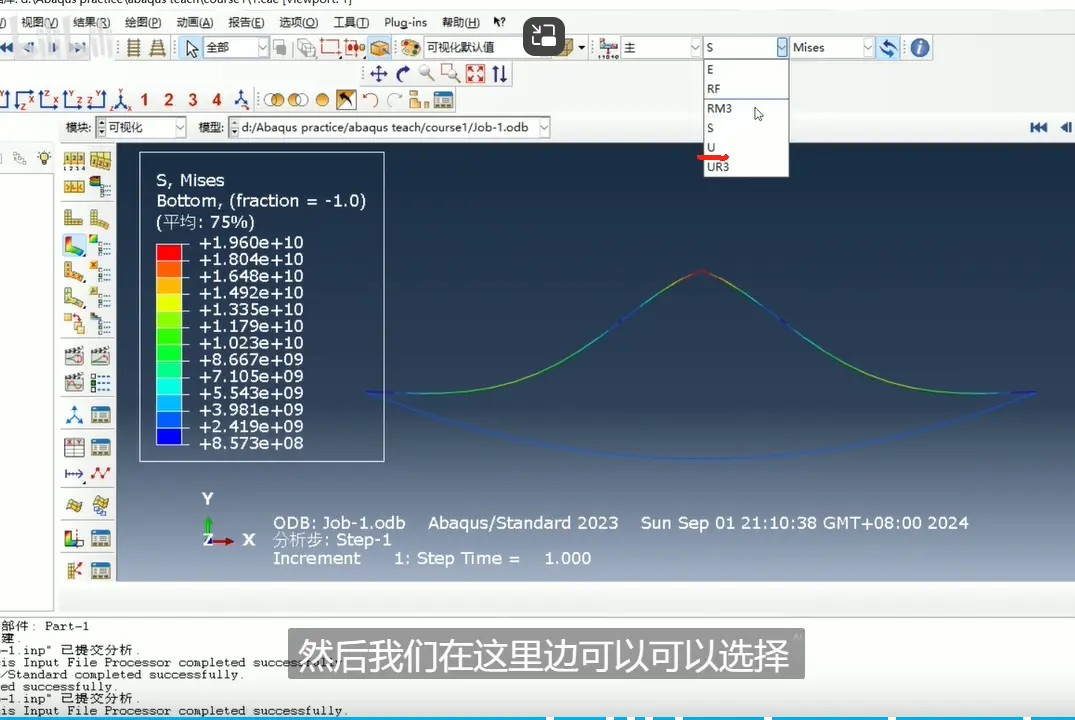

内力图、

变形图：
