隧道穿越桩基工程的案例分析

这个是前几天做的一个小项目,具体工程资料不便给出。贴出来模拟方法和思路以及处理结果,供大家参考。



该模型为二维,将盾构穿越节点处简化为一个 平面应变问题。其中开挖边缘具最近的一根桩为1m。整个模型分为四个part——土体、等代层、衬砌、管桩。因上部桥梁为简支且无法简化为平面应变问题,因此将其忽略。

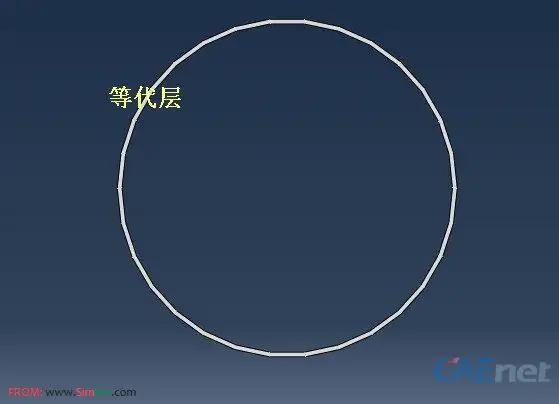

其中,等代层厚度的取值大家可以随便找来一篇文献,或是看去年新出的《abaqus在隧道及地下工程中的应用》一书。全部的part都采用实体模拟。


在设置接触的时候,要根据不同的问题来判断采用何种接触。本模型所关注的问题是 盾构在穿越时桩基及其上部结构的力学响应问题,因此,涉及盾构的接触,完全可以用绑定约束,而管桩与土体的约束,自然就不能这样设置了。

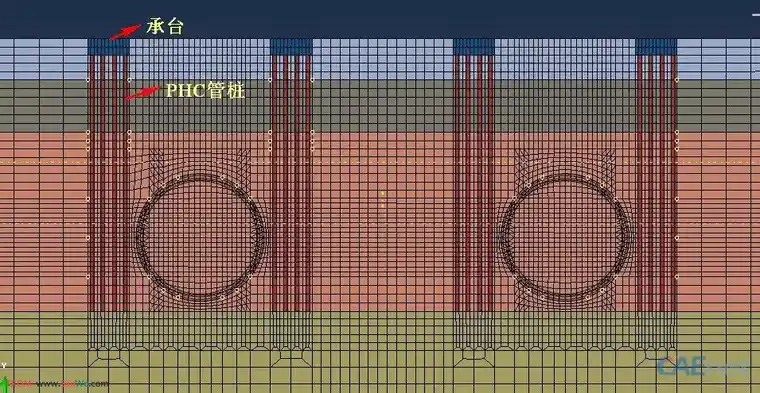

不考虑地下水渗流和固结。其它都设为线弹性。下面是网格示意图。


施工过程是,右侧盾构先行开挖,左侧盾构再行开挖。 开挖的同时加上等代层和衬砌单元。
首先是
地应力平衡的问题。地应力平衡应该是一个比较成熟的技术了,但有些刚开始接触aba的童鞋可能还不太善于使用论坛搜索功能,总是发帖问。其实以前有很多人已经做过详细的阐述了,很多情况下直接搜索然后依葫芦画葫芦就可以了。


对于这种桩基事先存在,且有较繁琐的接触的情况,大家可以采用最普通的平衡方法,即加载后导出 形心点应力场。

要注意,第一次平衡可采用initial conditions,type=stress,geostatic的方式,这时候step-1最好设置为static进行平衡,并且步长一定要小。计算完成后导出应力场,然后将原命令改为initial conditions,type=stress, input=xx.csv进行平衡。如此反复进行,当用static无法计算下去时,可以改为geostatic进行平衡。


再次强调一下:initial conditions,type=stress,geostatic下的命令行,其默认重力方向为Z(二维:Y)轴,因此最好在cae中将方向转过来再生成inp。在assembly中选定全部模型旋转即可。

最后一般都可以平衡到满意精度,如果一次不行,可在导出应力场前把精确位数扩大。如下图所示。



具体的操作方法这里不再赘述了,因为已经是老生常谈了。

下面是经过多次反复平衡后的效果:


平衡效果在10e-4m量级,对于工程来说绰绰有余。
