LMS Virtual.Lab 11初步体验与评测

前段时间参加了VL11的发布会,试用了VL11的预览版,感觉非常不错,在这里和大家分享一下声学模块的一些更新。


FEM模块



BEM模块

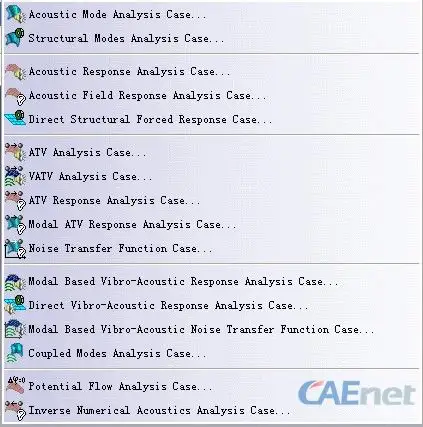

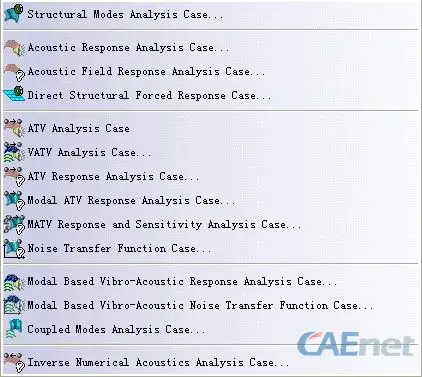

从Analysis Cases可以看出,VL11中多了结构求解器,结构求解器的内核来自于LMS SAMCEF,但并不是独立的,而是和原有的SYSNOISE声学求解器进行了融合,从而能更方便地求解声振耦合问题。

具体来说,新增了以下东西:

①Structural Modes Analysis Cases,这个功能使得用户可以直接在VL11里面进行结构模态计算,包括湿模态等等,都很容易在这里求解。

②Direct Structural Forced Response Case,原来使用过VL的朋友都知道,在11以前的版本,VL只能够通过CATIA的结构有限元分析模块或者模态空间进行振动计算,而在VL11版本中可以直接使用其结构求解器对结构振动进行直接求解。

③Direct Vibro-Acoustic Response Analysis Case,这个功能就是直接进行声振耦合计算了,在老版本VL里面,是在模态空间进行声振耦合计算的,在VL11中,由于结构求解器和声学求解器的升级,可以进行直接的声振耦合计算,这样就更方便。

④Coupled Modes Analysis Case,顾名思义,这个就是耦合模态的意思,比如声模态与结构模态构成的一种耦合模态,都能在这里得到计算。


单元类型

约束

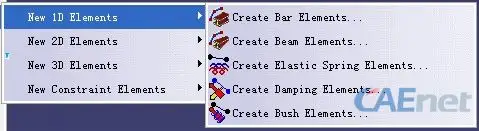

由于引入了结构求解器SAMCEF,必然就会涉及到单元类型与约束,所以在VL11里面增加了1D单元、2D单元、3D单元以及各种约束单元,能够方便地对结构进行定义、施加约束等等,而且LMS SAMCEF使用了与Nastran同样的卡片,所以只要是使用者熟悉Nastran单元的,就能直接上手VL里面的结构求解器,甚至可以把原来为Nastran计算制定的dat或者bdf文件直接在VL里面进行提交求解,这就给广大用户带来了极大的便利。

与此同时,VL11与以前的版本一样,同样支持调用Nastran、ANSYS、RADIOSS、ABAQUS、I-DEAS、RADIOSS等非常多的主流结构求解器,也给广大用户带来了方便。


网格功能




原来使用过VL的朋友都知道,VL的网格功能是非常强大的,在VL11版本中,也有很多更新,在声学模块中网格的主要更新就是能够帮助大家很方便地制作声学网格以及PML、AML方法所需要的凸面包络网格。

在原来VL版本里面,如果要制作声学网格以及PML、AML方法所需要的包络凸面网格,还是一件比较麻烦的事情,在VL11中,可以直接通过一两个按钮,就能够做出满足条件的网格,非常方便!
