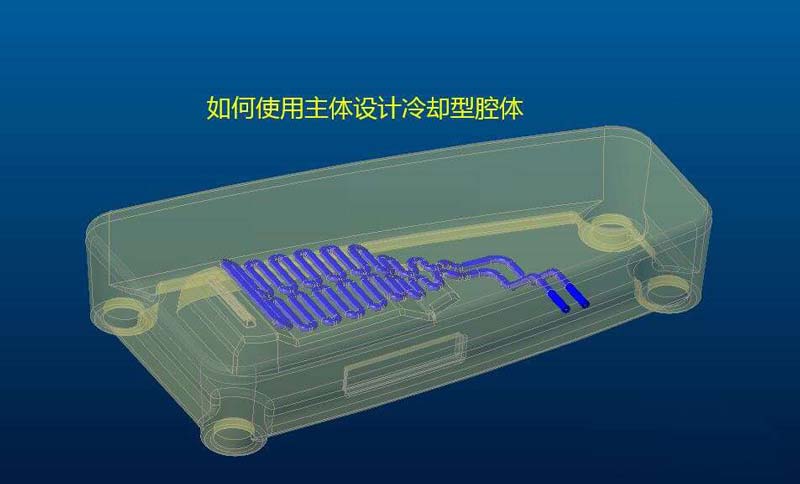

CREO如何使用主体设计冷却型腔体？冷却管型腔体设计高级教程，很多朋友不知道该怎么设计，详细步骤请看下文介绍。

查看详情

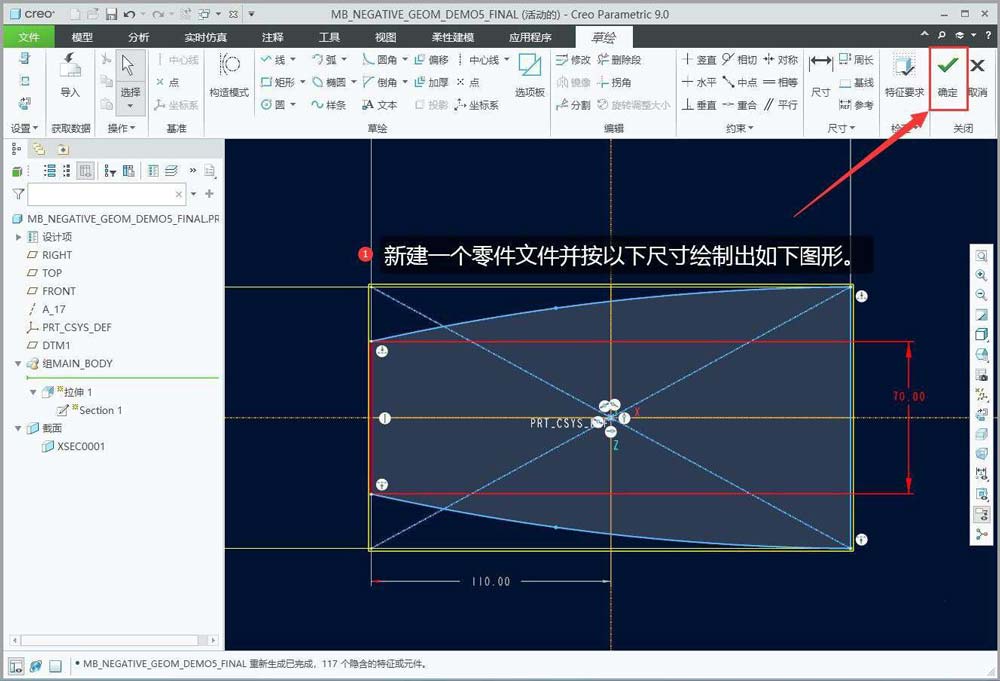

新建一个零件文件并按以下尺寸绘制出如下图形。

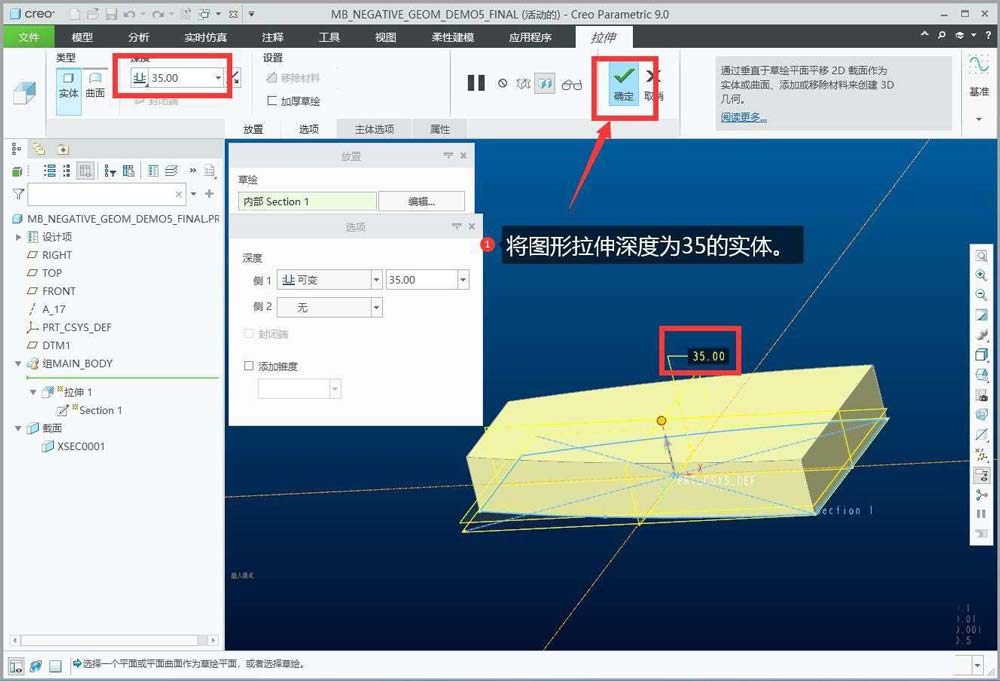

将图形拉伸深度为35的实体。

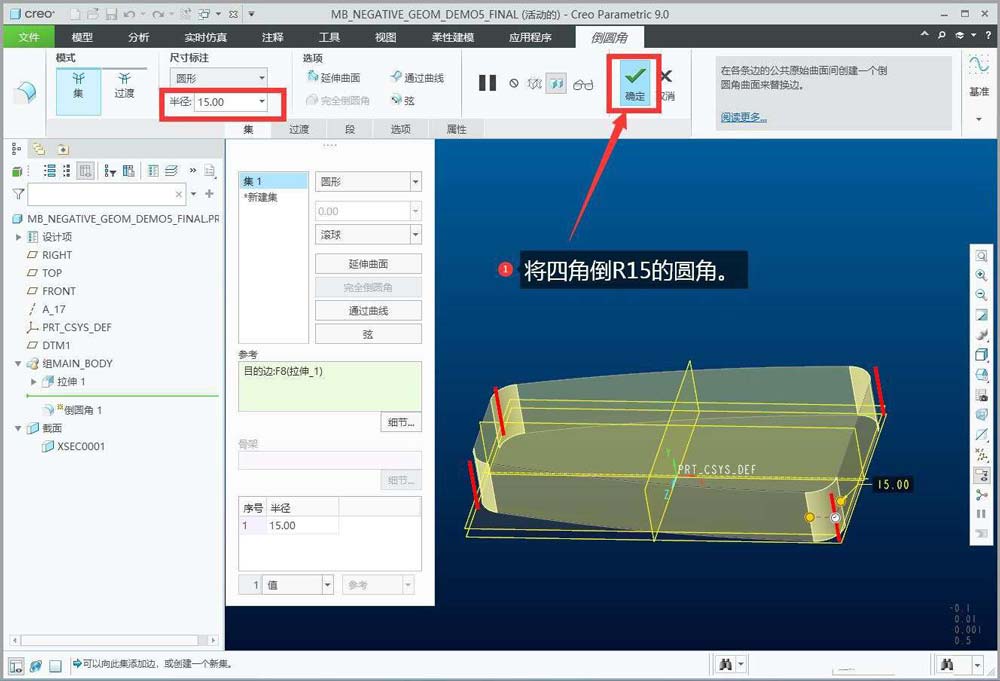

将四角倒R15的圆角。

从顶面拉伸切除一个深8MM的凹槽。

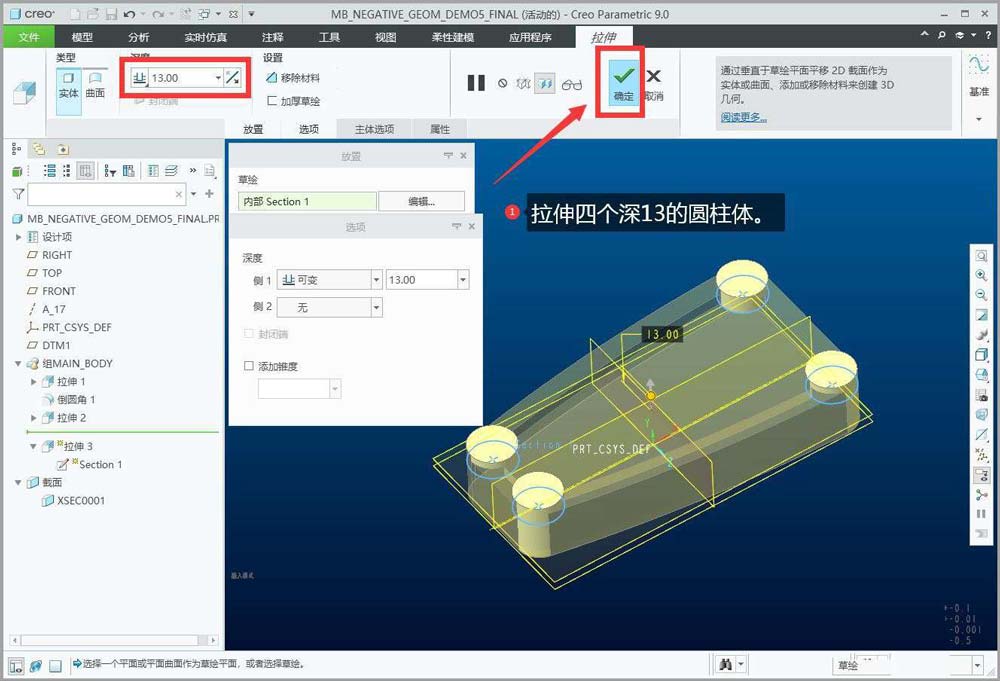

拉伸四个深13的圆柱体。

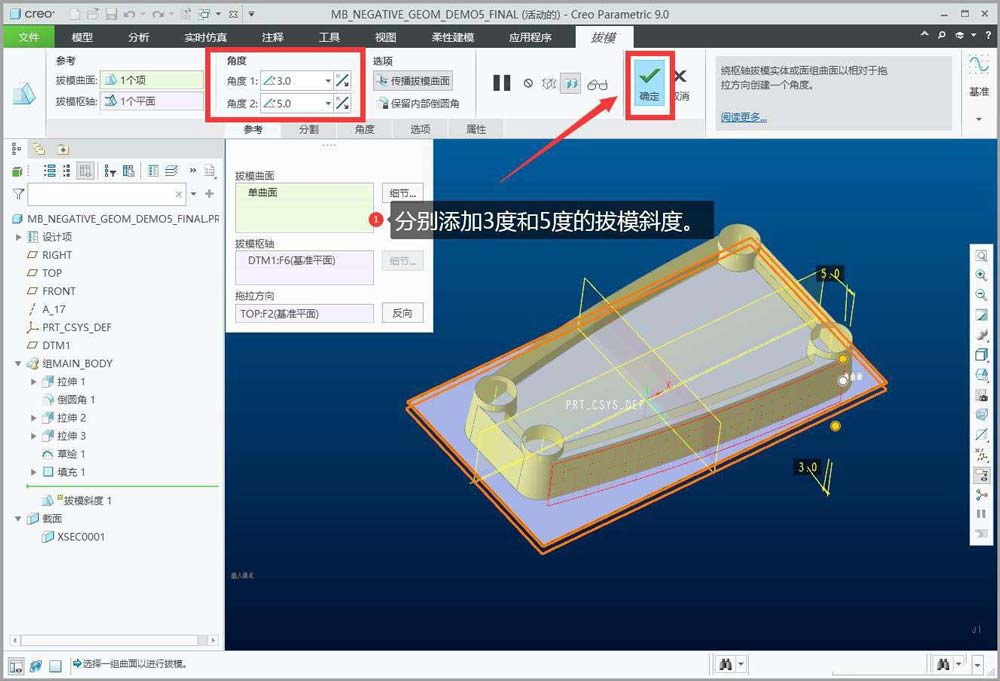

分别添加3度和5度的拔模斜度。

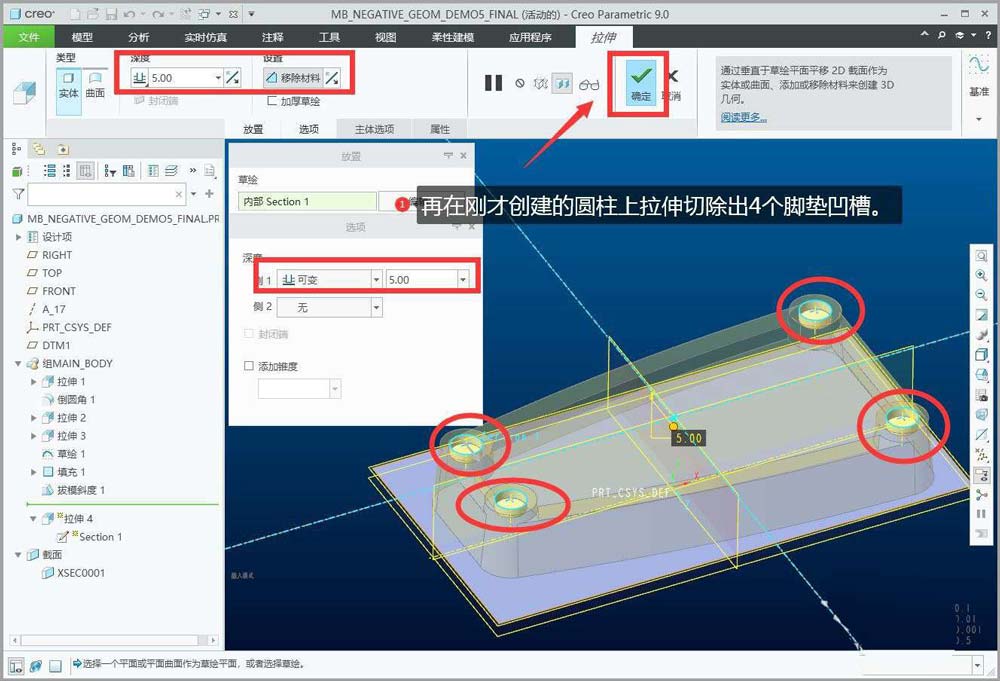

再在刚才创建的圆柱上拉伸切除出4个脚垫凹槽。

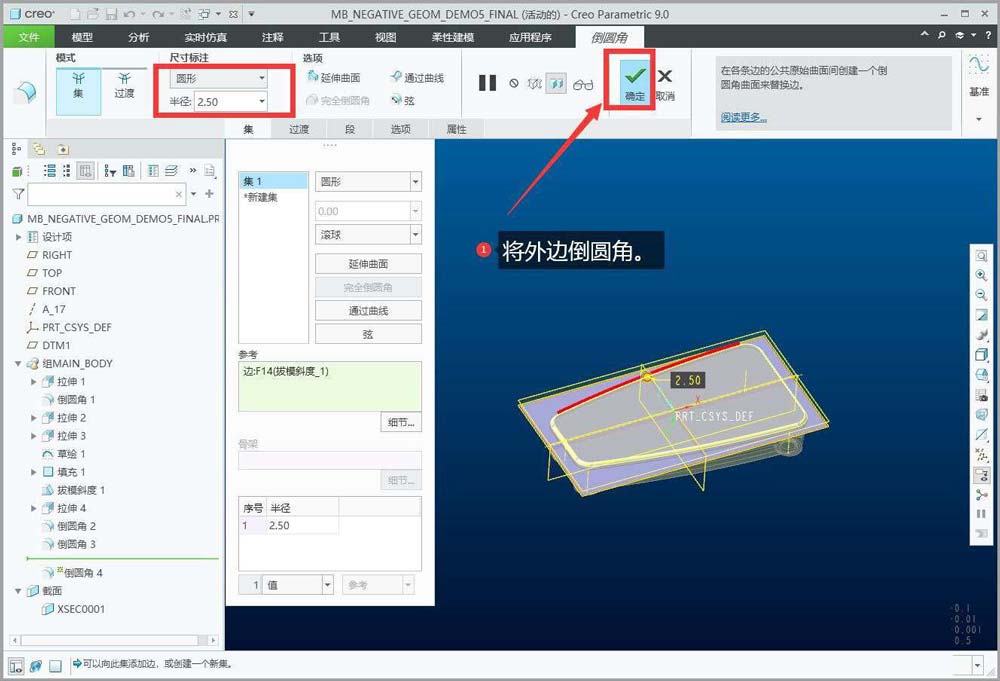

将外边倒圆角。

在侧面偏移出一个4MM深的凹槽。

在零件内部通过布尔运算切出一个如图形状内腔。

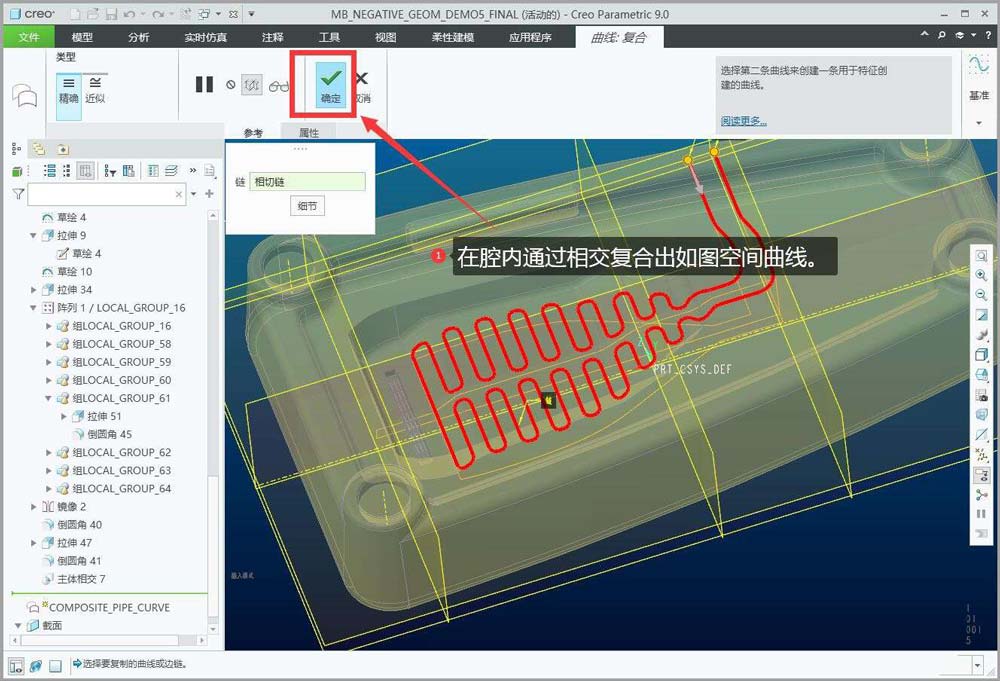

在腔内通过相交复合出如图空间曲线。

草绘直径为3的截面进行扫描。

通过布尔运算切除不需要主体。

这样就通过使用主体设计出冷却型腔体了。
