Creo模型树显示材料、体积与质量信息的技巧

其实我们可以在Creo模型树上显示模型的材料、体积和质量等信息,以下图为例,简单介绍实现的方法。



方法:

1.在模型树上点击“数列”,如下图所示。



在类型“模型参数”下选择PTC_MATERIAL_NAME,点击箭头将其添加到右侧的“显示栏”中。



按照上面的方法将“质量属性参数”下的“PRO_MP_MASS”和“PRO_MP_VOLUME”添加到右侧。



完成之后,如下图所示,点击确定。

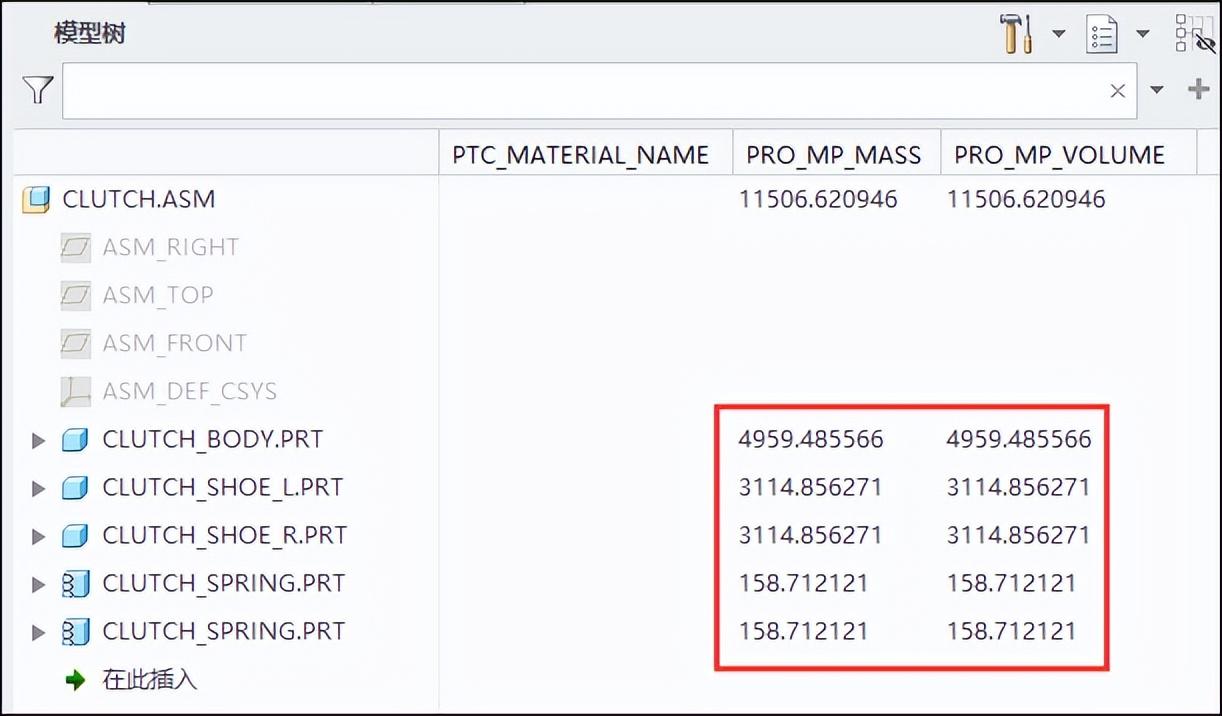

2.此时我们可以在模型树看到如下图所示的信息,即零件的质量和体积。



3.如果有的零件没有显示质量信息,我们可以按照下面的步骤进行设置。

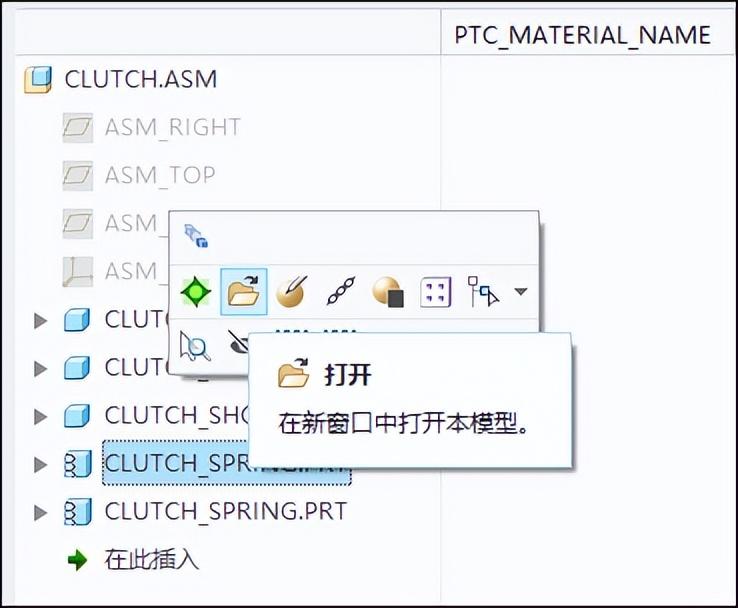

1)首先将没有显示质量信息的零件打开,如下图所示。

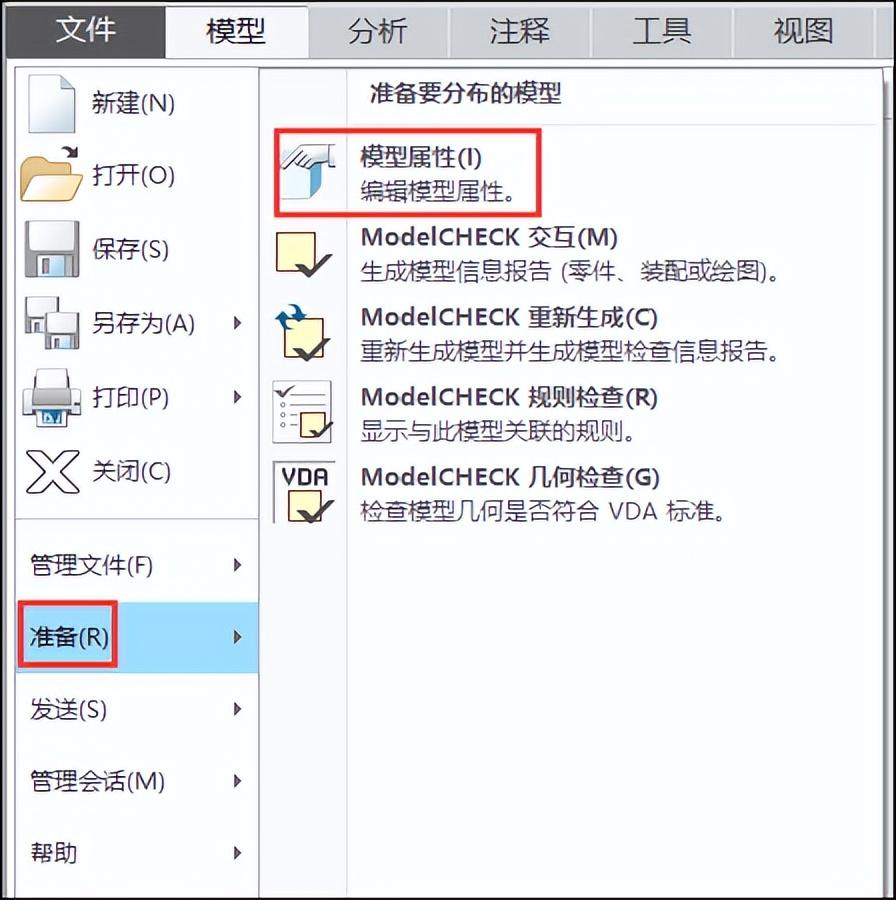

2)点击“文件”-“准备”-“模型属性”,如下图所示。



3)点击质量属性右侧的“更改”,如下图所示。



4)为零件选择一个坐标系,如下图所示。



5)这样就可以显示所有零件的质量了。



我们发现零件的材料信息并没有显示出来,如何显示模型的材料?

4.点击“文件”-“准备”-“模型属性”,点击“材料”的右侧的更改按钮。



选择下面的材料文件夹,这里选择“

  Standard-Materials_Granta-Design”文件夹。



在文件夹中选择相应的材料,如下图所示。

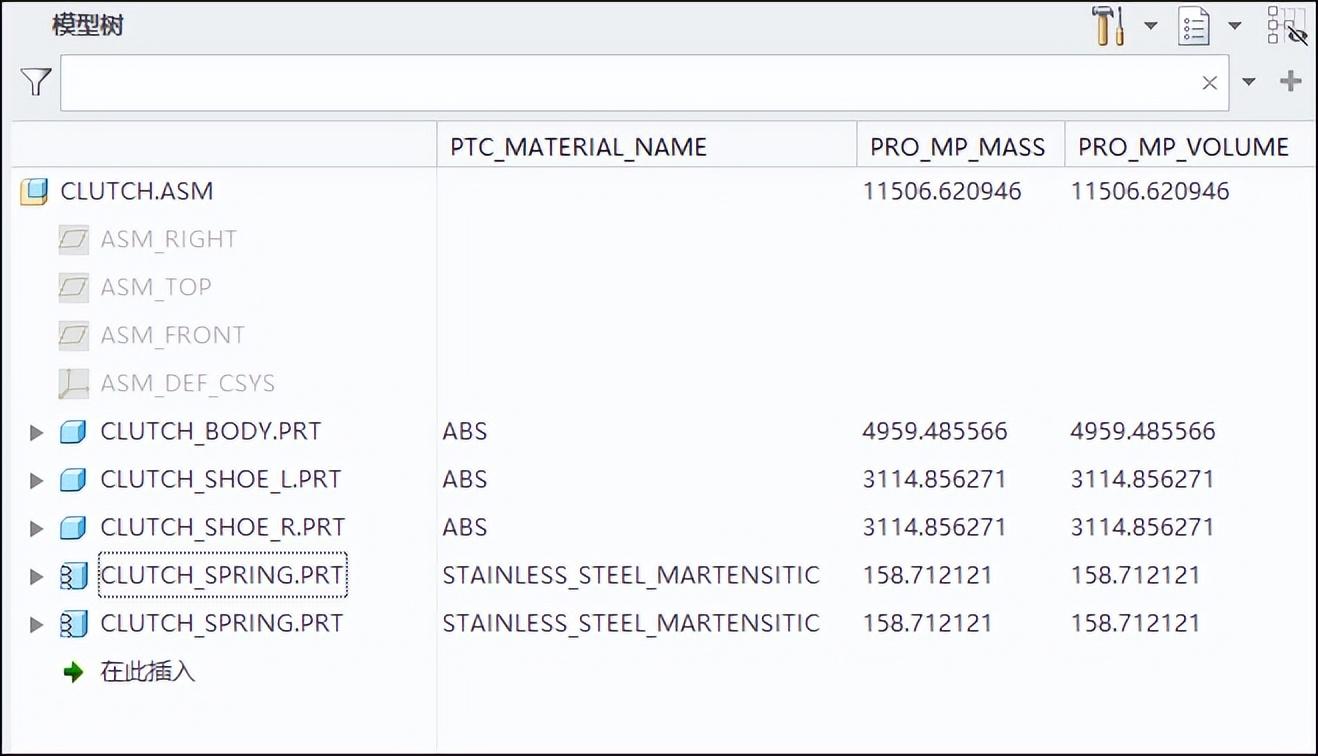

这样就可以显示零件的材料信息了,如下图所示。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
