ANSYS模型降阶技术:Model Order Reduction解析

最近在做一些Fast simulation的工作,用到了Model Order Reduction (MOR),觉得十分有用,在这里推荐给大家,并且附上ANSYS 和Matlab的source code.现在最流行的MOR主要基于Krylov subspace projection method, 基本原理如下:


假设原来的linear system model的node数是N (NxN的矩阵), N ~ 100000, 我们可以创建一个N x r 的矩阵,把原来NxN的矩阵project到 r x r的矩阵上去 (r<<N),这样求解过程可以在这个小矩阵上完成,然后再把结果project回到原来的NxN的矩阵空间上去。


以下是源程序介绍:

1) Example.mac: ANSYS mac file 用来建立一个三维的热传导模型,并加上载荷。用户必需设置文件里的SOLVE_OPTION变量。

取0时,输出模型的heat capacitance 和 heat conductance 矩阵(用HBMAT commands),分别保存到C_File.dat和K_file.dat(Thermal load 也保存到K_File.dat)。


取1和2时分别做steady-state和transient simulation。

2) MOR_ODE.m: matlab 程序,读取K_File.dat和C_file.dat进行MOR,并且和ANSYS 结果(ansys.dat,在Example.mac里SOLVE_OPTION=2)的对比。用户必需设置Solver_Option = 1调用matlab的lu分解函数。(Solver_Option = 0 是使用external 的 MOR_MUMPS.exe程序做matrix factorization,速度可提高数倍。MOR_MUMPS.exe是自己写的C语言程序,用到了GNU MUMPS linear solver library和BLAS library, 需用GNU fortran 和 gcc 编译).


ANSYS模型的MOR步骤:



1): 在ANSYS里建模,mesh,以及加载 (不必求解)。

2): 用HBMAT命令输出system matrice文件(Example.mac里有对应的code).

3): 在Matlab里读入system matrice文件进行MOR(code在MOR_ODE.m里).

4): 在Matlab里用ODE solver求解并project solution back 得到原模型上的解。

限制: 模型必需是linear system response model.

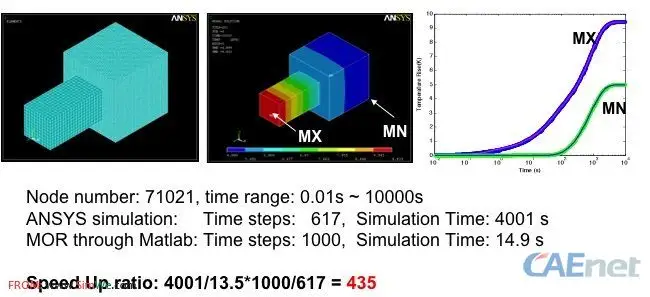

ansys.dat 中包含了用ANSYS得到的MX和MN点的温度变化曲线, 用来和MOR结果做比较。
