MATLAB实现NACA翼型可视化的机械应用

内容介绍

NACA 翼型是航空航天领域广泛使用的翼型族,因其优异的气动性能而闻名。为了更好地理解和分析 NACA 翼型的特性,可视化技术至关重要。本文将介绍 NACA 翼型的可视化方法,包括数学建模、数值模拟和实验测量。

数学建模

NACA 翼型的数学模型由一系列数学方程定义。最常见的 NACA 翼型模型是四位数系列,其中前两位数字表示最大厚度位置(以弦长的百分比表示),后两位数字表示最大厚度(以弦长的百分比表示)。例如,NACA 2412 翼型表示最大厚度为弦长的 12%,位于弦长的 24% 处。

数值模拟

数值模拟是使用计算机求解控制方程来预测 NACA 翼型的流动场。最常用的数值模拟方法是计算流体力学 (CFD)。CFD 求解器可以模拟翼型周围的流动,并提供压力、速度和温度等气动参数的分布。

实验测量

实验测量涉及在风洞或水洞中测试 NACA 翼型。风洞或水洞产生受控的流动环境,允许测量翼型上的气动力和压力分布。实验测量可以提供真实的气动数据,用于验证数值模拟结果。

可视化技术

1. 等压线图

等压线图显示了翼型周围的压力分布。等压线是连接相同压力点的曲线。等压线图可以识别翼型上的高压和低压区域,并提供关于压力梯度和流动分离的信息。

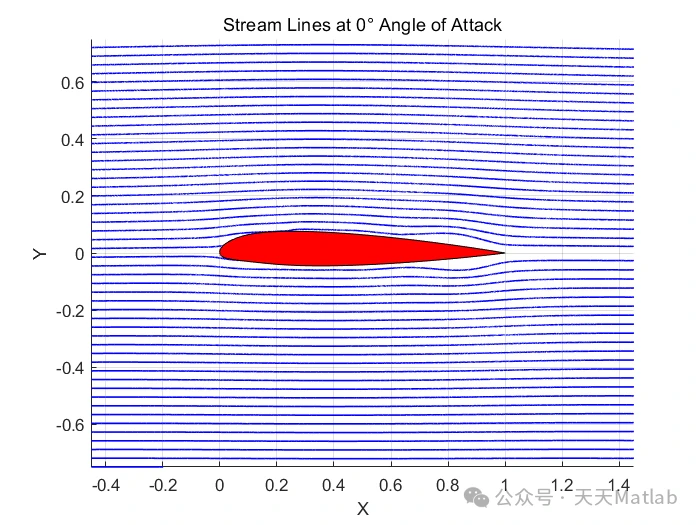

2. 流线图

流线图显示了流体粒子在翼型周围的运动轨迹。流线是切向于流体速度的曲线。流线图可以显示流动模式、分离点和涡流。

3. 速度矢量图

速度矢量图显示了翼型周围流体的速度和方向。速度矢量是由指向流体运动方向的箭头表示的。速度矢量图可以识别流场中的高速度和低速度区域。

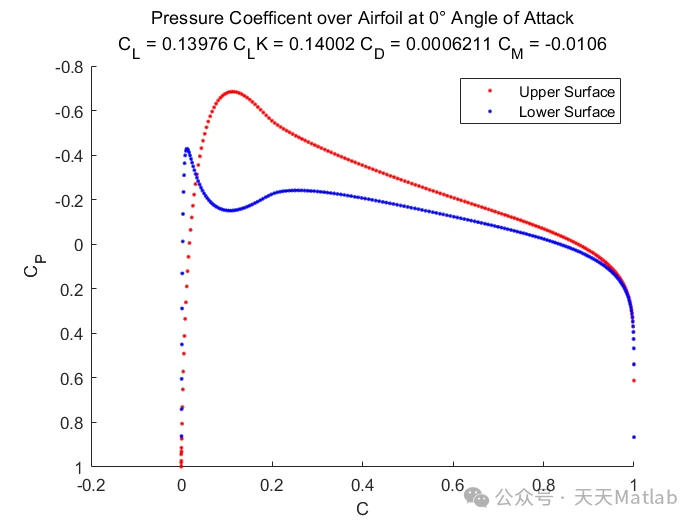

4. 压力系数图

压力系数图显示了翼型表面上的无量纲压力分布。压力系数由以下公式计算:



Cp = (p - p_inf) / (1/2 * rho * V^2)


其中:

  • Cp 是压力系数
  • p 是翼型表面的压力
  • p_inf 是来流压力
  • rho 是流体的密度
  • V 是来流速度

压力系数图可以显示翼型表面的压力分布,并用于分析翼型的升力和阻力特性。

应用

NACA 翼型可视化在航空航天领域有着广泛的应用,包括:

  • **气动设计:**可视化技术用于优化 NACA 翼型的形状和性能。
  • **流动分析:**可视化技术用于研究 NACA 翼型周围的流动模式,识别分离点和涡流。
  • **性能评估:**可视化技术用于评估 NACA 翼型的升力和阻力特性。
  • **实验验证:**可视化技术用于验证数值模拟和实验测量的结果。

结论

NACA 翼型可视化是理解和分析 NACA 翼型特性的重要工具。通过数学建模、数值模拟和实验测量,可以生成等压线图、流线图、速度矢量图和压力系数图等可视化结果。这些可视化结果可以提供关于 NACA 翼型周围的流动场和气动性能的宝贵见解,并有助于优化翼型设计和评估其性能。

部分代码

function[CL, CD, CM, CL_k] = lift_drag_moment_calc(aoa_vector, pressure_coefficient, panel_lengths, delta, gamma, x_control, y_control, uniform_flow_velocity, aoa_index)for i = 1:size(aoa_vector,2)    % Lift, Drag, and Moment Calculations    CN{i} = -pressure_coefficient{i}.*panel_lengths.*sind(delta);    CA{i} = -pressure_coefficient{i}.*panel_lengths.*cosd(delta);    CL{i} = sum(CN{i}.*cosd(aoa_vector(i))) - sum(CA{i}.*sind(aoa_vector(i))); % Center of Pressure Distribution Lift Coefficent    CD{i} = sum(CN{i}.*sind(aoa_vector(i))) + sum(CA{i}.*cosd(aoa_vector(i)));    CM{i} = -sum(-pressure_coefficient{i}.*(x_control-0.25).*panel_lengths.*sind(delta)) + sum(-pressure_coefficient{i}.*y_control.*panel_lengths.*cosd(delta));    CL_k{i} = sum(4*pi*gamma{i}(1:end-1)'.*panel_lengths)/ uniform_flow_velocity; % Kutta Joukovsky Lift Coefficent endsubtitle(['C_L = ' , num2str(CL{aoa_index}) , ' C_LK = ' , num2str(CL_k{aoa_index}) ,' C_D = ' , num2str(CD{aoa_index}), ' C_M = ' , num2str(CM{aoa_index})]); % Label Coefficients for Corresponding Angle of Attack % Convert cells to matrixes to plotCL = cell2mat(CL); CL_k = cell2mat(CL_k);CD = cell2mat(CD);CM = cell2mat(CM);

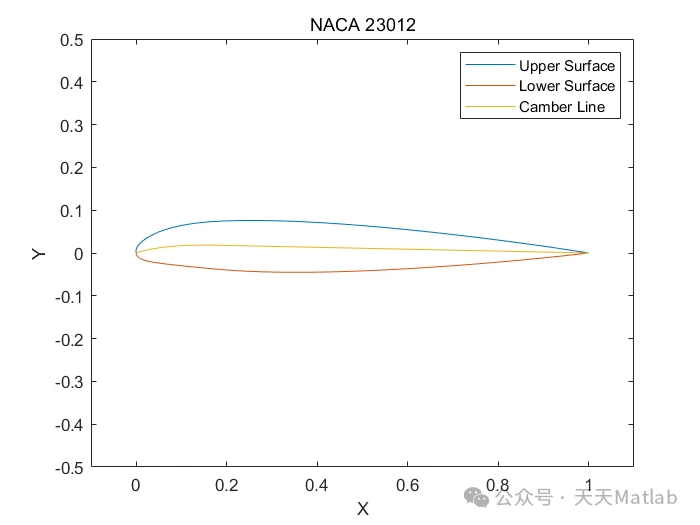

运行结果
