DesignXplorer在Workbench中的基础应用实践

这里有个例子可以分享一下


 应用软件：ANSYS WORKBENCH11.0SP1

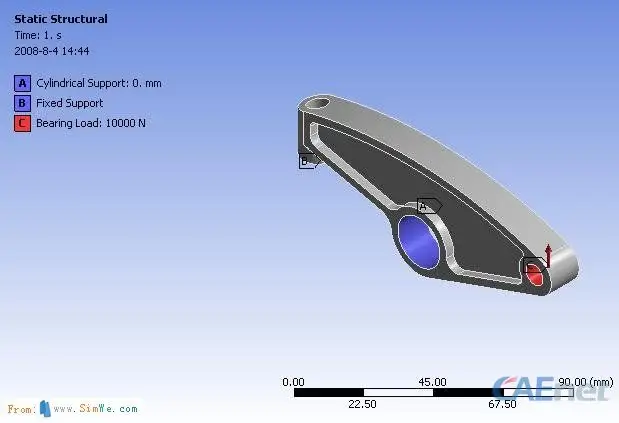

 导入模型后，加载边界条件，如图

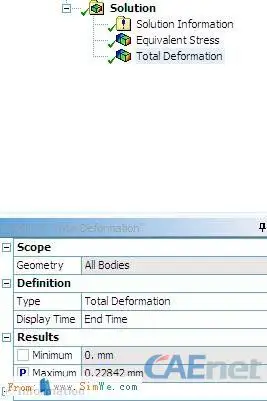

以总变形量为例子，插入输出结果，注意前面的框内选择P

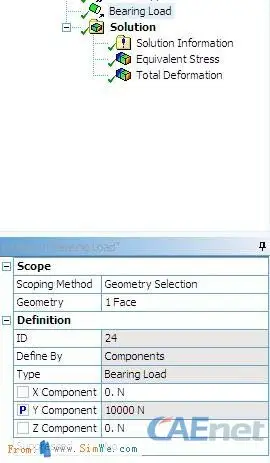

以轴承负载为例，作为输入变量，前面同样选择P，此外变量还包括材料的E与密度

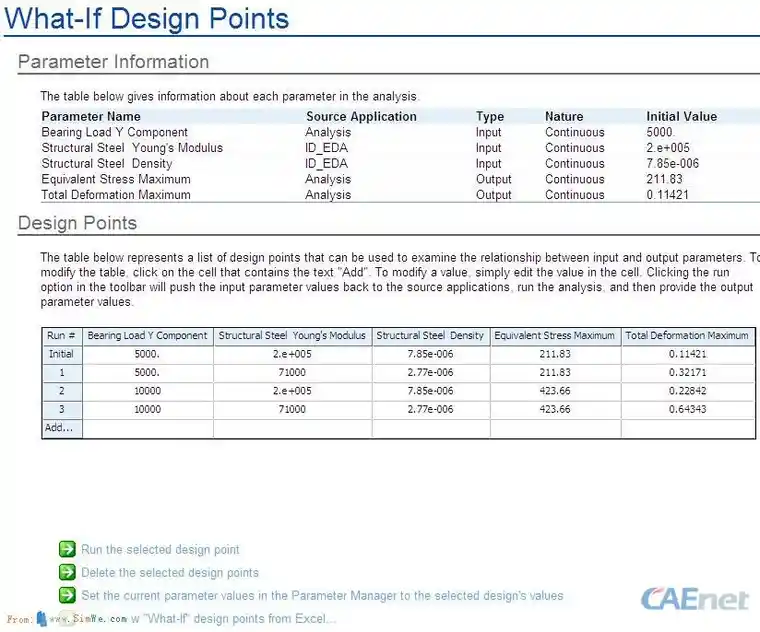

设置完变量后，点PROJECT框，选择启动DX后，出现对话框，选择默认的FINISH即可。可以看一下效果，这里这张图是做完了的



在上图里最后一个选框，输入参考分析点，输完以后RUN就可以了，RUN图标在


上方中间偏右，完成后的结果就是上图了。选中分析点2，回到DS框下求解讲的简单了点，具体可以看一下模型。DX做优化设计的一个巨大好处就是可以参数双向传递，不过在这个例子中没有体现出来。做之前明确输入参数与优化目标比较重要。另外无论是DM或者是PROE等CAD，都可以与WB进行参数双向传递，即把模型优化以后，修改的几何参数可以直接反馈到几何模型中，无须再次修改。
