接触设置揭秘:Adjust to Touch与Add Offset的微妙差别

应用软件:Ansys Workbench 11.0

问题描述:两个长方体建模,中间有0.5mm空隙,两端固定约束,中间间隙处有Frictionless Contact,给其中一个长方体一端0.6mm位移,计算时分别在interface treatment中选择adjust to touch与add offset. Offset = 0,观察两个长方体位移情况,找出两者区别。

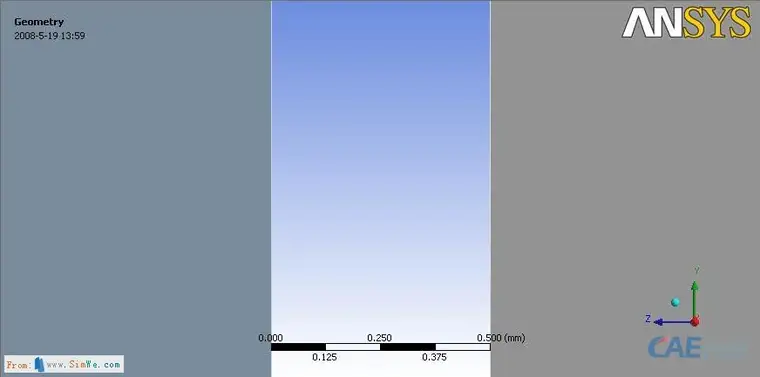

放大模型后可以看出,建模时,两个长方体间有0.5mm空隙,如图

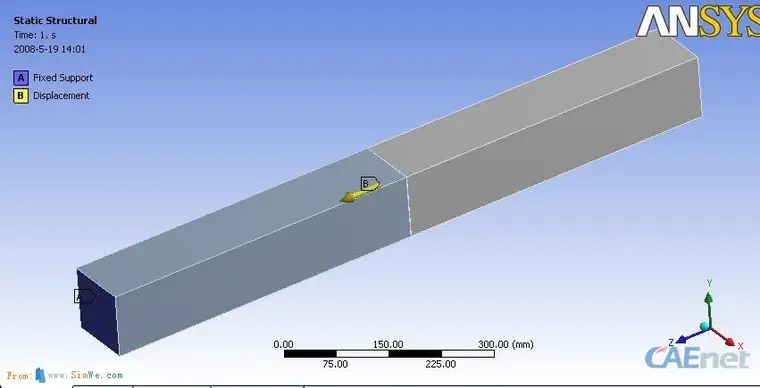

模型外界条件如下图,其中fix support为两个端面

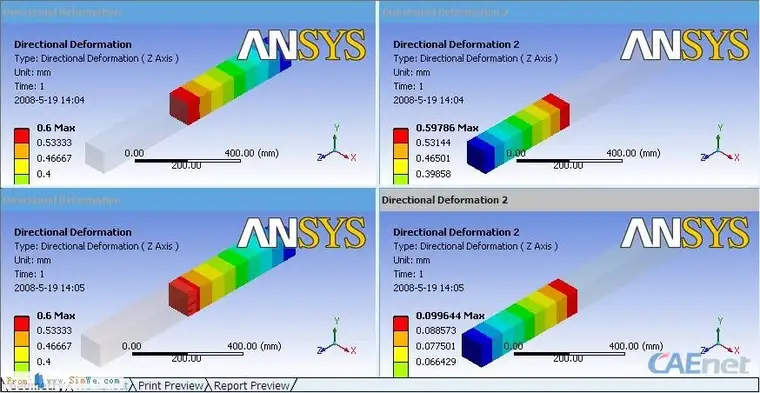

下面是两种条件下的结果图对比,其中上面两张为adjust to touch,下面两张为add offset. Offset = 0 mm







结果分析:


1:adjust to touch,给上面的长方体0.6mm位移后,它的最大位移量为0.6mm,


另一长方体最大位移为0.59786mm,约为0.6mm.可以看出,adjust to touch忽略了建模时0.5mm的空隙

2:add offset. Offset = 0,同样,给上面长方体0.6mm位移,另一长方体最大位移量为0.099644mm,可以看出,如果选择此项则GAP保留,按照理论计算,另一长方体位移量应该为0.6-0.5=0.1mm,误差为0.000356mm
