Workbench在压力容器设计中的应用秘籍

1 ANSYS Workbench 简介

ANSYS/WorkbenchANSYS研发的新一代仿真工具集成和应用环境,在Workbench环境中,用户始终面对同一个界面,无需在各种程序界面之间频繁切换,所有研发工具只是这个环境的后台技术,各类研发数据在此平台上交换与共享。

随着ANSYS18.0,19.0的相继发布,作为一名压力容器分析设计人员,深刻体会到了Workbench为工作带来的高效和便利。



2 Workbench 在压力容器分析设计中的应用现状

目前,大部分压力容器用户使用的均为ANSYS APDL(即ANSYS 经典),使用Workbench 进行分析设计的非常少见,原因大抵有如下两条:

㈠过去多年设计人员已经习惯于使用ANSYS APDL 完成整个分析,转换分析平台需时间和精力去重新学习;

㈡设计人员没有体会和认识到Workbench 新功能带来的高效性和便利性。

笔者使用Workbench 进行分析的一些经验和体验,希望能与同行共同探讨、共同进步。



3 快捷的几何建模

Workbench DM 建模过程类似其它主流CAD 软件,通过建立草图、参数驱动、拉伸与旋转等,使得建模效率比ANSYS APDL提高数倍。比如以往在ANSYS APDL 中建一个法兰的三维实体模型非常费时间,但在DM 中,可以非常容易地实现:建立草图,设定参数,并旋转。如图1 和图2 所示。


1 建立法兰草图并设定参数


2 法兰三维实体模型

值得一提的是,由于模型都是参数驱动的,设计人员可以在分析的任何阶段方便的修改模型参数,这相比以往的ANSYS APDL便利很多。


4 巧用 Slice 功能划分规则四面体网格

网格的划分不仅是个美观问题,更关系到计算的精度和成本。灵活运用Slice功能和Mesh菜单的功能,往往能很容易的获得满意的划分效果。图3为带接管封头的全六面体网格划分。


3 带接管封头的规则网格划分



5 载荷施加

Workbench 中载荷的施加也是相当的便捷和形象。本节将介绍一下ANSYS APDL中所没有的弯矩( Moment 和远程力(Remote Force)。



5.1 弯矩

ANSYS APDL 中需要通过一些间接的方式去实现力矩的施加,比如用带有梯度的等效拉(压)应力去模拟接管所受到的弯矩。但在Workbench 中可以很方便、很直观地施加弯矩,见图4 和图5



4 N2 接管弯矩




5 Workbench 中为N2 接管施加弯矩



6 完整模型-施加弯矩1.6X105N·m




7 完整模型-应力强度最大值222.3MPa


8 一半模型-施加弯矩8X104N·m




9 一半模型-应力强度最大值222.4MPa



5.2 远程力

远程力对很多 ANSYS APDL 用户来说可能是一个新的概念。远程力相当于作用在某个面或边上的常规力载荷加上一个弯矩。远程力可替代一个通过刚体进行施加的力载荷。远程力的另一高级应用是用户可以在空间内指定力的产生位置。

下面结合耳式支座来介绍远程力的应用。通常,为了在耳式支座的底板上施加支

反力,往往需要把耳座的三维模型也建立出来,如图10。但实际分析中,设计人员并不关心耳座本身的强度问题(由耳座标准来保证),且往往把耳座当做刚体来处理,那么建立耳座模型显得多余且费时。

这种情况,设计人员只需添加一个远程力,定义力产生的位置为耳座底板所在的空间位置,力施加的位置为耳座垫板和筒体的贴合面,如图11。通过远程力,省去了耳座的建模却实现了相同的效果,这种便利在以往是难以想象的。


10 筒体上带耳座的三维模型


11 用远程力来实现耳座支反力的施加



6 应力线性化中路径的定义


6.1 如何按指定节点定义路径

Workbench 中提供了应力线性化的功能,但是由于Workbench 中的应力云图中无法显示节点号,应力线性化时路径无法直接选取节点,也无法按节点号来定义,很多设计人员困惑如何才能按自己指定的两个节点来定义路径。

这个问题可以这样解决,定义路径时先用


按钮选定目标节点附近的一个空间点,然后使用”Snap to mesh nodes”功能,见图12,即可把路径的起(终)点对齐到目标节点上。

Workbench 在压力容器分析设计中的应用技巧的图13

12 Path 的右键菜单



6.2 如何获得路径起(终)点的节点号

有时为了满足客户的需求,比如客户希望应力线性化结果的格式必须是原来

ANSYS APDL 那样的,因为客户习惯了看那样的格式,尽管Workbench 导出的结果除了格式上的区别,其它都是一样的。这就涉及到Workbench 的结果导入ANSYS APDL的问题。导入的方法可以是直接打开结果文件,也可以通过Workbench 中的ANSYSAPDL 组件,这里不再详述了。这里想介绍的一个小技巧是:其实Workbench 虽然没有在应力云图中显示节点号,其实其内部的节点号和ANSYS APDL 中是完全一致的。确定Workbench 中路径起()点节点号的方法是:导出节点位移的详细列表(参加图13),之后在Excel 文件中使用搜索功能并根据路径起()点节点的位置数据锁定节点号。之后在ANSYS APDL 中无需再去重新确定路径起()点,直接按节点号定义路径即可,快捷方便,且会发现也应该是:应力线性化结果与Workbench 中是完全一致的。

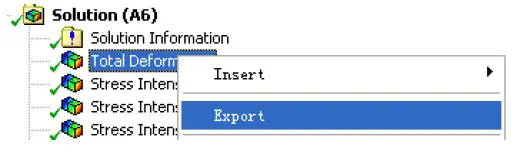

13 节点位移详细列表导出菜单


7 便捷的耦合分析

Workbench 的另一个便捷之处是进行耦合分析时,如压力容器分析中经常遇到的屈曲分析和热固分析,只要通过一个简单的拖拉动作即可完成,具体操作不再详述。



8 小结

目前,Workbench 在压力容器分析设计中的便捷性和高效性已相当突显。相信随着Workbench 更高版本的发布,会给用户带来越来越的惊喜和体验,同时给企业创造越来越大的价值!
