转子动力学系列：建模单元BEAM188与SOLID186对比

1 问题描述

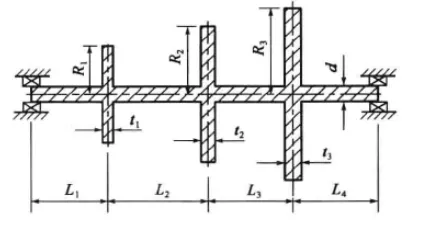

如下图所示钢制圆盘转子结构，材料的弹性模量为200GPa，密度为7800kg/m³，泊松系数为0.3，长度分别为L1=0.2m，L2=0.3m，L3=0.5m，L4=0.3m，轴径d=0.05m，圆盘半径分别为R1=0.12m，R2=0.2m，R3=0.2m，厚度分别为t1=0.05m，t2=0.05m，t3=0.06m。轴的两端为简支边界条件，求该转子结构涡动频率、振型、临界转速。

2 一维模型（BEAM188）

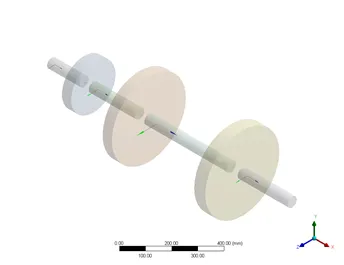

圆盘和轴采用单一的BEAM188单元模拟，采用7个载荷步求解，转速从0~6000r/min以1000r/min为载荷步增量，提取模态数为6，计算模型如下图所示。

划分网格添加简支约束

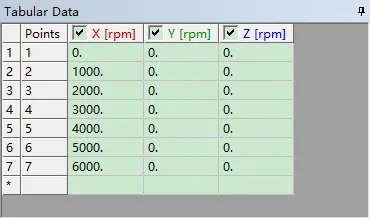

在X轴的方向添加转速

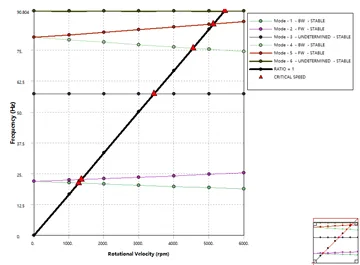

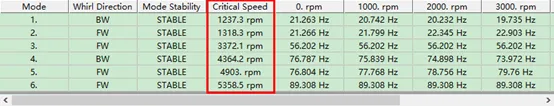

求解得到坎贝尔图及临界转速。

3三维模型（SOLID186）

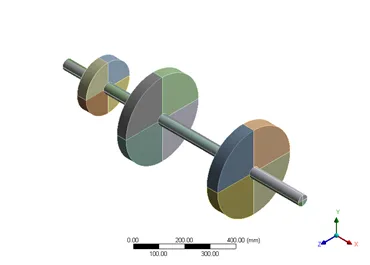

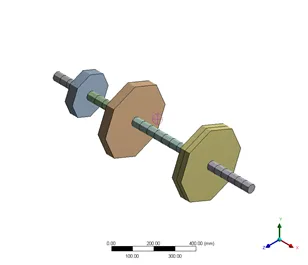

圆盘和轴采用单一的SOLID186单元模拟，同样采用7个载荷步求解，转速从0~6000r/min以1000r/min为载荷步增量，提取模态数为6，计算模型如下图所示。

划分网格添加简支约束

在X轴的方向添加转速

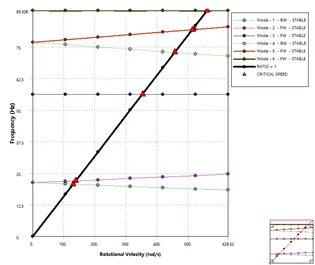

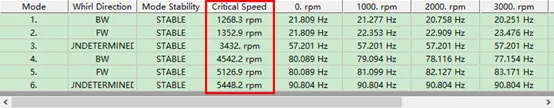

求解得到坎贝尔图及临界转速。

4结果对比

刚性支撑时分别用BEAM188和SOLID186单元建模的临界转速结果如下

因考虑陀螺效应（回转效应）的单元算法不同、边界条件难以完全一致、坎贝尔图采用图解算法确定临界转速等原因，采用BEAM188和SOLID186单元建模得到的计算结果必然存在一定的误差，但是从振型上看，计算结果是基本一致的。
