Workbench 19.2版:钢筋混凝土模型构建技巧

对于基于Workbench的钢筋混凝土模型,Workbench里主要是通过切割法进行钢筋与混凝土共节点的,如果钢筋模型比较复杂时,通过切割就不能很好的实现,可以通过ceintf和压缩节点的方法实现较为复杂下的。混凝土采用65号单元,钢筋采用beam188单元。

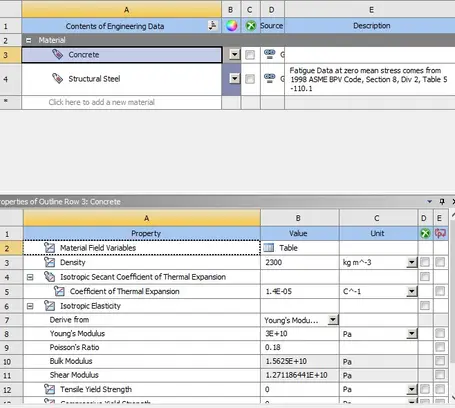

混凝土材料利用30MPa的材料。

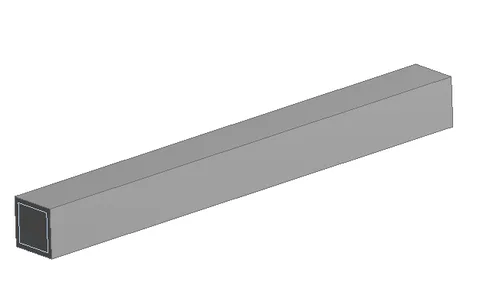

几何模型

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图3

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图4

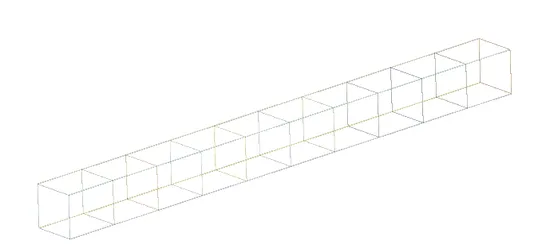

钢筋模型

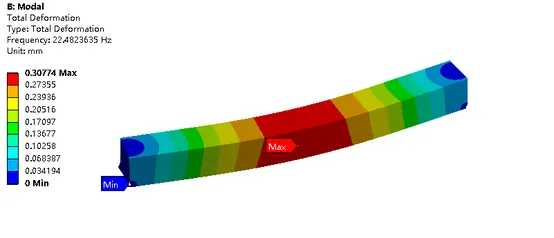

计算的钢筋混凝土模态

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图5基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图6

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图7

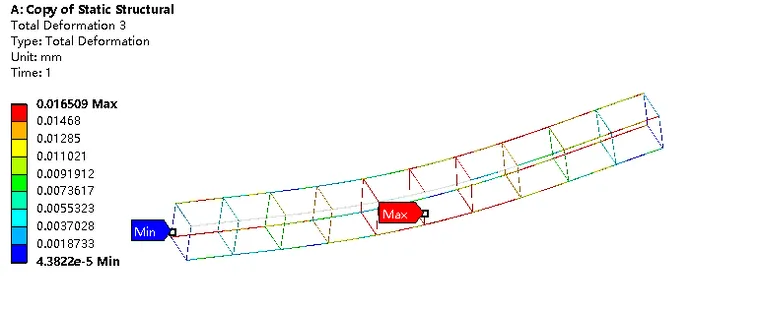

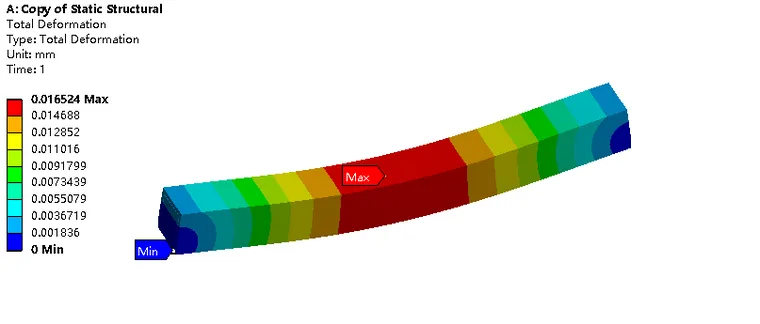

静力分析结果

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图8

基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图9基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图10基于Workbench的钢筋混凝土模型_ANSYS Workbench19.2版本的图11
