使用inspire solidthinking构建桥梁的实例

本文通过solidthinking尝试构建桥梁,以解决参加的桥梁结构比赛。

比赛要求为以纸为材料,以最轻的重量承载最重的的重量。

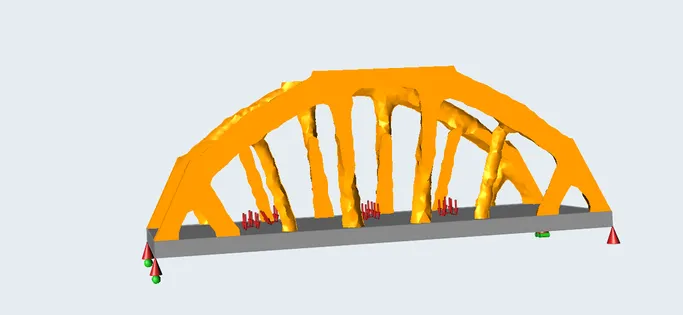

基于简单计算,构建的桥梁尺寸与结构样式如下:


简单找寻未发现纸质材料,以高性能塑料ABS代替,模型尺寸为桥面300mm*100mm,桥绳索高100mm。桥索0.12534kg,桥面0.318kg。

在底部给予位移约束,在桥面给予10000KPa荷载(可能加荷方式有误,荷载增加应力等参数未明显变化。)

起初未将绳索与桥面良好固定,

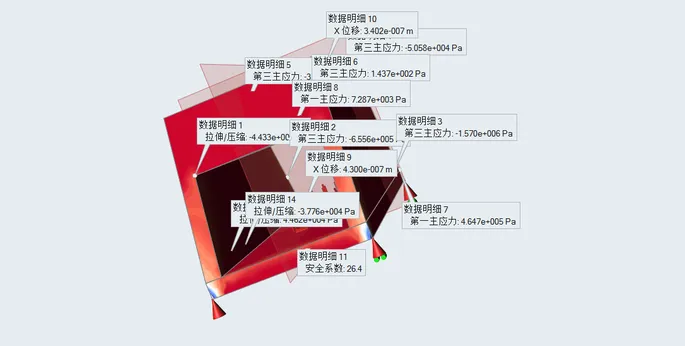

当将二者链接良好后,明显连接位置应力增大,安全系数增大

由于粗糙写就,许多地方未能构建良好。但从探索中可发现该软件有以下几个优势,计算较快,且可在任意位置处将该处的安全系数、米塞斯等效应力、第三第一等效应力标明,这一点相比于之前用的ANSYS稍显更人性化

软件分为结构仿真(施加荷载等进行计算)、也可仅对模型进行运动的仿真,这可以加快模型的构建效率。
