ANSYS-APDL模拟移动荷载过三跨双线桥梁（含轨道）实例

本贴介绍ansys的从钢轨到简支桥梁的精细化建模以及移动荷载的动力学分析

钢轨采用60轨，Timoshenko梁模拟

轨道板采用实体建模

板下支撑模拟自密实混凝土及底座板

桥梁采用实体建模

采用APDL技术纯代码搭建学会后可实现参数化建模

具体建模细节可见下图

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图1

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图2

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图3

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图4

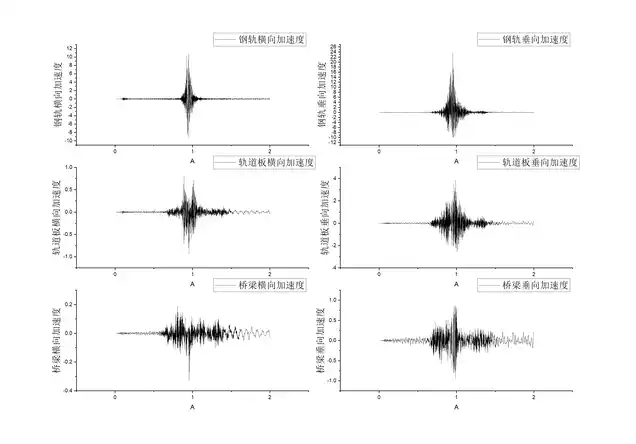

本结果展示了一个转向架过该模型时的动力响应特征，学会后编组车都可以随意加：

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图5

ANSYS-APDL移动荷载过三跨双线桥梁（含轨道）的图6
