从不收敛结果中提取正确塑性极限载荷的方法

极限分析假定结构所用材料为理想弹塑性材料。在某一载荷下结构进入整体或局部区域的全域屈服后,变形将无限制地增大,结构达到了它的极限承载能力,这种状态即为塑性失效的极限状态,这一载荷即为塑性失效时的极限载荷。


一、问题描述

轴的直径为D = 10 mm,长度L = 40 mm。假设材料为理想弹塑性材料,扭转剪切屈服强度200 MPa,弹性模量E = 200 GPa,泊松比μ = 0.3。计算圆轴扭转的极限扭矩。



二、塑性极限扭矩的解析解

参考文献:刘鸿文. 材料力学 II (第6版) [M]. 北京: 高等教育出版社, 2017: 241-244.

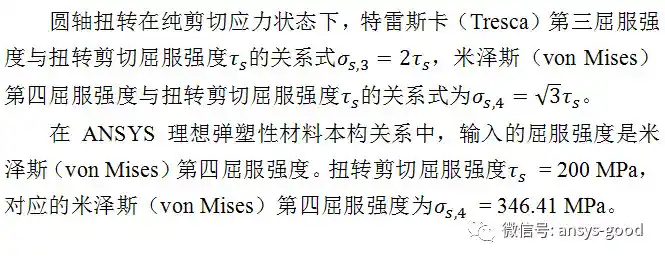

三、剪切强度与第三、第四强度理论的关系






四、从不收敛的结果中识别塑性极限载荷








五、操作步骤

1.进入ANSYS

程序 → ANSYS → ANSYS ProductLauncher → 改变working directory到指定文件夹 → 在job name输入:file → Run。


2.定义单元属性

(1)单元类型:Main Menu >Preprocessor>Element Type >Add/Edit/Delete→Add→在左列表框中选择Beam,在右列表框中选择2 node 188→OK。


(2)横截面截面:Main Menu >Preprocessor>Sections >Beam >CommonSections →ID:输入1;Sub-Type:选择实心圆形截面;R:输入5;N:输入24;T:输入12 →Meshview →OK。单位采用mm、N和MPa。


(3)材料属性

①弹性模量和泊松比:Main Menu >Preprocessor>Material Props >Material Models →Structural → Linear → Elastic→Isotropic →EX:输入2E5;PRXY:输入0.3 →OK。



②理想弹塑性模型:见图3。Main Menu >Preprocessor>Material Props >Material Models →Structural →Nonlinear → 见下图→ 双击Bilinear(双线性)→ Yield Stress:输入346.41(第四强度理论的屈服强度);Tang Mods:输入0(切线模量) →OK。


图3 理想弹塑性材料模型

3.建立模型

(1)定义节点:Main Menu >Preprocessor>Create >Nodes > In Active CS →依次输入2个节点坐标1(0,0,0)和2(0,0,40) →OK。


(2)创建直线:MainMenu> Preprocessor> Modeling> Create> Lines> Lines> Straight Line→依次拾取1和2,创建1条直线→OK。


4.划分网格

(1)设置线的单元属性:Main Menu >Preprocessor>Meshing >Mesh Tool →在Element Attributes下方选择Lines Set→ 拾取线1→OK→选择MAT:1;TYPE:1;SECT:1 →OK。


(2)设置单元尺寸:Main Menu >Preprocessor>Meshing >Mesh Tool →在Size Controls下方选择Global Set →SIZE:输入5 →OK。


(3)划分梁单元:Main Menu >Preprocessor>Meshing >Mesh Tool →Mesh:Lines → Mesh → Pick All。


(4)打开梁单元的单元形状:Utility Menu >PlotCtrls>Style >Size and Shape →[/ESHAPE]:勾选On。


(5)显示单元:Utility Menu > Plot> Element。


5.施加边界条件

(1)施加约束:MainMenu>Solution>Define Loads>Apply>Structural>Displacement>OnKeypoints → 拾取关键点1 → OK → Lab2:All DOF → Apply →拾取关键点2 → OK → Lab2:UX、UY、UZ、ROTX、ROTY → OK。


(2)保存模型:Utility Menu > Files> Save as → 输入M.db → OK。


6.按照载荷步依次求解

(1)第1载荷步

①施加载荷:MainMenu>Solution>Define Loads>Apply>Structural>Force/Moment>OnKeypoints→ 拾取关键点2 → OK → Lab:MZ,VALUE:输入39.270E3 → OK。



②非线性求解设置:见图4。Main Menu >Solution >AnalysisType >Sol'n Controls →Time at end of loadstep:输入1;Automatic time stepping(自动时间步长):勾选ON;Number of substeps(载荷子步):从上到下依次输入20,200,5;Frequency(写出结果频率):选择Write every Nth substep(写出每N个子步) →OK。


图4 非线性求解设置


③求解:Main Menu > Solution>Solve >Current LS →File >Close →Solve Current Load Step →OK →Solutionis done →Close。


(2)第2载荷步

①施加载荷:MainMenu>Solution>Define Loads>Apply>Structural>Force/Moment>OnKeypoints→ 拾取关键点2 → OK → Lab:MZ,VALUE:输入1.2*52.360E3 → OK。


②非线性求解设置:Main Menu >Solution >AnalysisType >Sol'n Controls →Time at end of loadstep:输入1;Automatic time stepping(自动时间步长):勾选ON;Number of substeps(载荷子步):从上到下依次输入20,200,5;Frequency(写出结果频率):选择Write every Nth substep(写出每N个子步) →OK。


③求解:Main Menu > Solution>Solve >Current LS →File >Close →Solve Current Load Step →OK →Solutionis done →Close。


求解过程中,在时间1.57831055(静力学分析中Time表示载荷步和载荷子步)时,提示求解不收敛,见图5,点按Error对话框中的叉号,停止计算。


图5 求解不收敛

(3)保存结果文件:Utility Menu >Files>Save as →输入S.db →OK。


8.后处理

(1)列表显示载荷步和载荷子步:见图6。Main Menu >GenenralPostproc >Results Summary → TIME/ FREQ是每个载荷步和载荷子步的增量,Load STEP是载荷步,SUBSTEP是载荷子步。



图6 求解不收敛

(2)读入载荷步的结果:见图7。Main Menu>GeneralPostproc>Read Results>By Pick →拾取想要看的载荷步→Read→Close。例如读取载荷步2,载荷子步9的计算结果。



图7 读入载荷步的结果

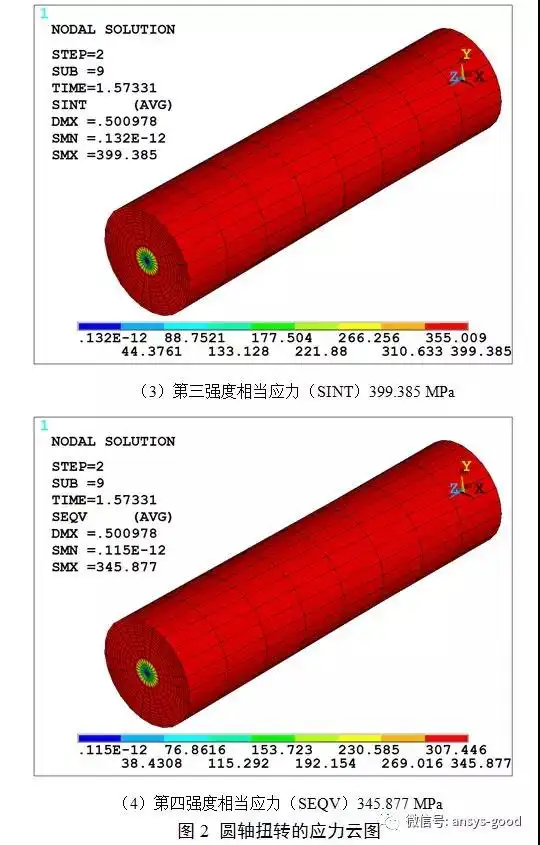

(3)画应力云图

Main Menu >General Postproc>Plot Results >Contour Plot >Nodal Solu

①→XY Shear stress或XZ Shear stress(切应力)→ OK。例如XY切应力:结果是在单元坐标系(直角坐标系),轴向为X轴。X表示与X轴垂直的面内,沿Y方向的切应力。


②→Stressintensity(第三强度相当应力)→ OK。


③→vonMises stress(第四强度相当应力)→ OK。




五、命令流

![1]刘鸿文.材料力学II(第6版)[M].北京:高等教育出版社,2017:241-244.

Len=40             !轴长mm

D=10              !直径mm

pi=acos(-1)

Ip=pi*D**4/32      !极惯性矩

Wp=pi*D**3/16     !抗扭截面系数

Tao=200            !屈服切应力MPa

Sigma=Tao*3**0.5   !第四强度屈服应力

Ts=Wp*Tao         !屈服扭矩N.mm

Tu= (4/3)*Ts        !极限扭矩Tu=(4/3)*Ts

!---------------------------------------------------------

/PREP7

ET,1,BEAM188               !单元类型

SECTYPE,1,BEAM,CSOLID,,0  !横截面

SECOFFSET,CENT

SECDATA,5,24,12

MP,EX,1,2.0E5      !弹性模量

MP,PRXY,1,0.3      !泊松比

!双线性随动强化(BKIN)可定义理想弹塑性

TB,BKINTBTEMP,0

TBDATA,1,346.41,0    !第四强度屈服应力

K,1,0,0,0,            !关键点

K,2,0,0,40,

L,1,2               !线

LESIZE,all,5,,,,,,,1    !单元尺寸

LMESH,1           !分网

/ESHAPE,1.0        !打开单元形状

FINISH

/SOLU              !求解器

DK,1,ALL           !约束

DK,2,UX

DK,2,UY

DK,2,UZ

DK,2,ROTX

DK,2,ROTY

TIME,1                !第1载荷步

AUTOTS,ON           !自动载荷步

NSUBST,20,200,5       !载荷子步

OUTRES,ALL,1        !输出每个子步的结果

FK,2,MZ,39.270e3      !施加弹性极限扭矩

SOLVE                ! 第1载荷步求解

TIME,2                !第2载荷步

NSUBST,20,200,5       !载荷子步

OUTRES,ALL,1        !输出每个子步的结果

FK,2,MZ,1.2*52.360e3   !1.2倍塑性极限扭矩

SOLVE                ! 第2载荷步求解

FINISH

/POST1

SET,LIST             !查看计算的载荷步

SET,LAST            !读入最后载荷子步的结果

SET,PREVIOUS       !提取上一个载荷子步的结果

PLNSOL,S,EQV,0,1.0   !第四强度SEQV

PLNSOL,S,INT,0,1.0    !第三强度SINT

PLNSOL,S,XY,0,1.0     !切应力SXY

PLNSOL,S,XZ,0,1.0     !切应力SXY
