自动生成三维围线积分插件介绍


在ABAQUS中围线积分一直被用来计算裂纹尖端的应力强度因子和J积分以及T应力等,围线积分通常要求裂纹尖端附近的网格呈现‘蜘蛛形’的形式,对于二维模型来说这是通常切分后很容易获得很好的网格质量,工作量也不是特别大,但是一旦这扩展到三维空间,处理起来就非常繁琐了,往往一个模型要处理很长时间,使用自动创建三维围线积分(contour integral)插件可以很好地解决这个问题,插件的使用也非常简单,它不再像常规一样进行面的切割、拉伸等操作,而是采用了类似XFEM的思想,把裂纹建立成一个壳part,把裂纹与实体部件装配到一起,然后通过插件一键完成后续操作,十分快捷方便。下面给出一个具体的例子:

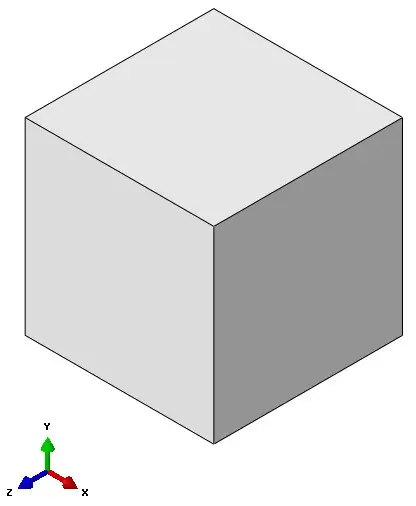

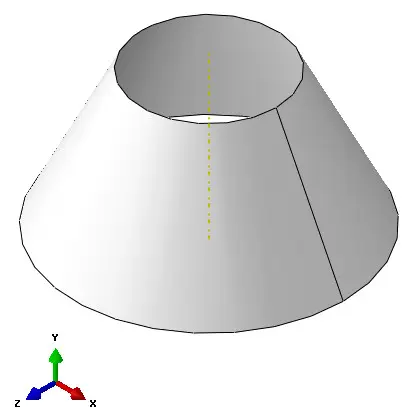

1 创建两个部件,一个是实体部件,一个是裂纹壳部件



2 把两者装配在一起


3 打开插件,进行裂纹设置,设置裂纹面,裂纹前沿



4 对网格种子及奇异性进行设置

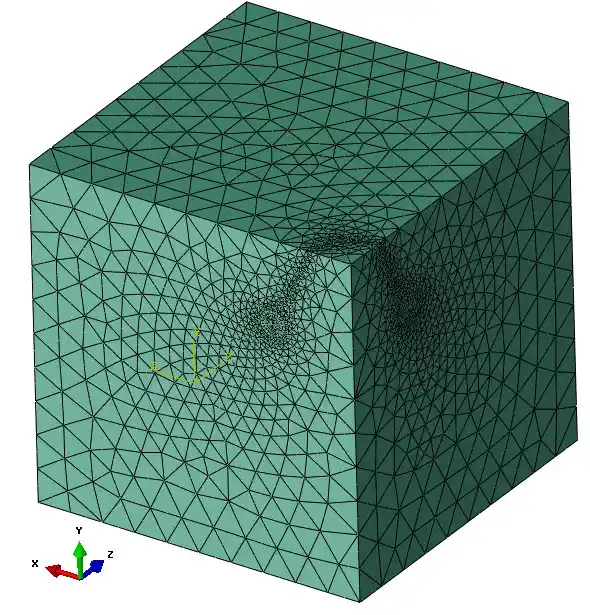

5 点击OK,自动生成想要的模型,后续可以用于裂纹分析





6 而且自动创建了分析步及输出


7 裂纹设置也都自动创建完毕


8 property  --load --boundary condition

9 job

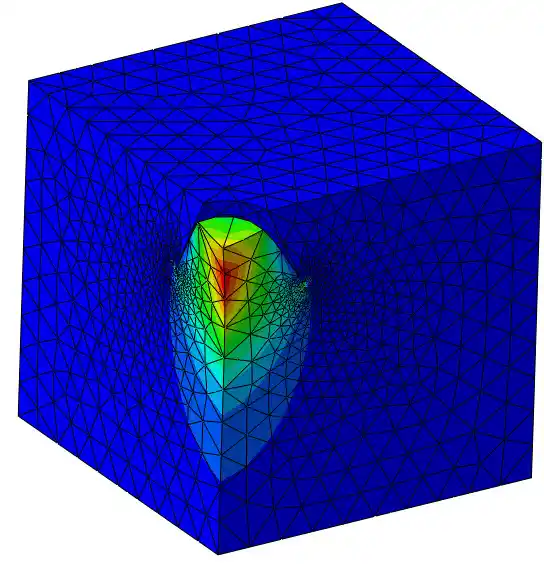

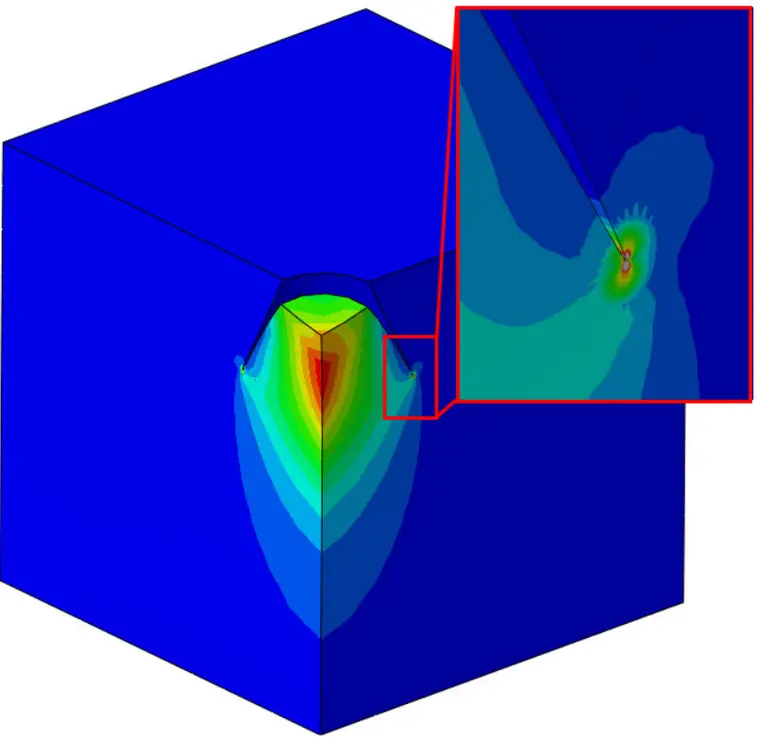

10 result

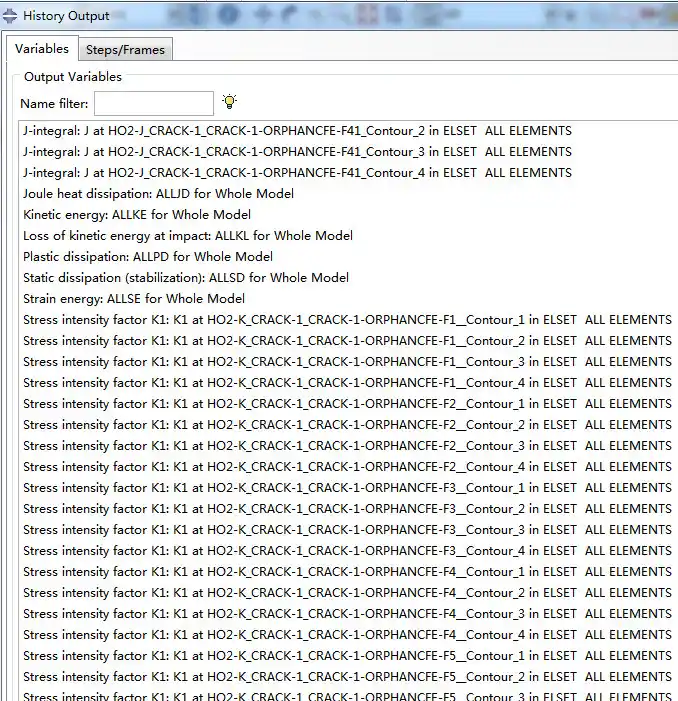

不同围道上的断裂参数:


提取第二围道上某裂纹尖端点的K1/K2/K3,其他参数不再一一列出
