LS-dyna趣味案例分享:丢钢镚实验

很久之前在Usim公众号上看到作者邓怡超用ABAQUS做过丢钢镚的案例,感觉作者很有意思,常把生活中的趣味转为CAE仿真,相信作者是个热爱生活的人。正巧利用休息这段时间,用所学的CAE软件试着模仿了一下作者的丢钢镚的案例,从中也收获了不少东西。


一、前处理

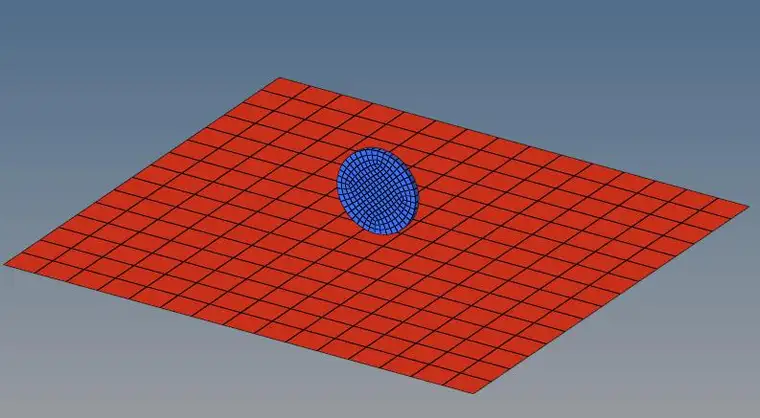

本次案例以Hypermesh为前处理软件,LSDYNA为后处理计算软件。丢钢镚的模型其实很简单,钢镚和地面墙为加快计算采用壳单元。

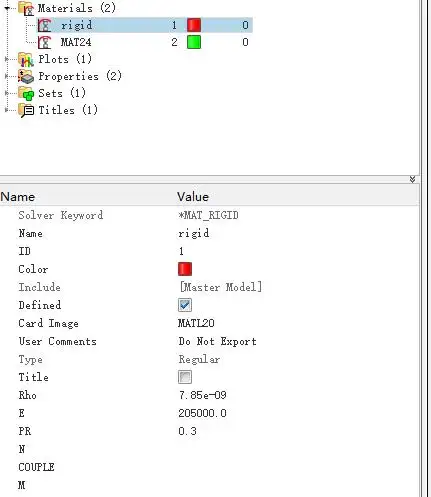

1、墙默认为刚体,选用MAT20材料卡片;钢镚选用MAT24材料,为了和实际钢镚重量一致,附加了一定质量。

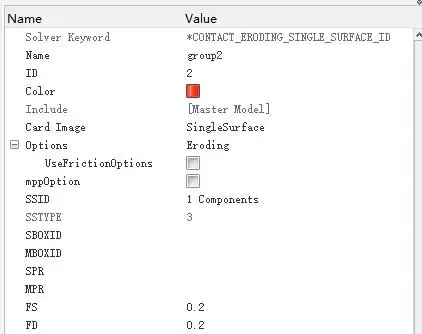

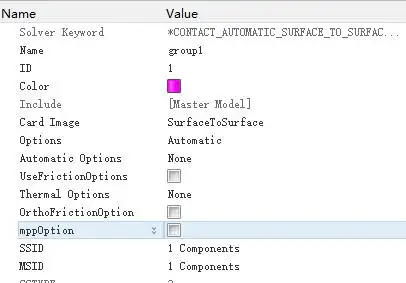

2、接触设置为面面接触和自接触,摩擦系数0.2





3、边界条件:

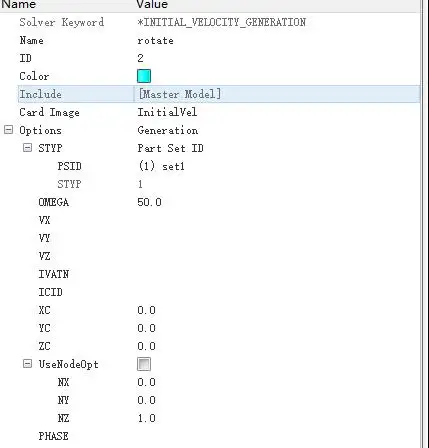

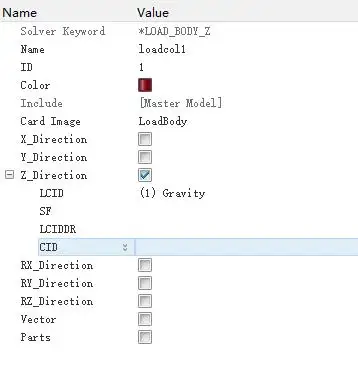

地面墙固定约束,钢镚设置初始转速50rad/s,设置重力场9.8kg/m2

LS-dyna趣味案例---丢钢镚的图6LS-dyna趣味案例---丢钢镚的图7

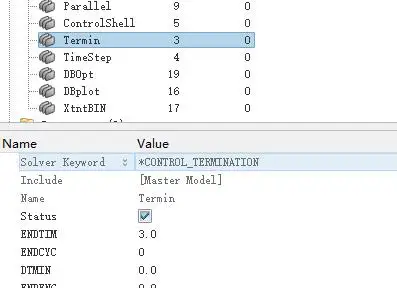

4、设置求解时间,在控制卡片设置计算时间为3s,其余卡片不详细叙述,参考K文件

LS-dyna趣味案例---丢钢镚的图8

5、结果

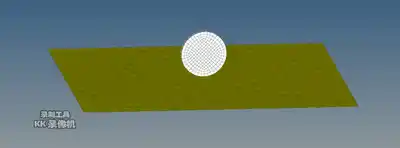

用Hyperview查看结果,3s的计算时间好像还没完全停下,可以适当再加长时间,案例仅作交流分享。

LS-dyna趣味案例---丢钢镚的图9
