基于Mesh-Free软件的吊钩轭板变形仿真分析探讨

基于MeshFree和Abaqus软件的吊钩轭板变形仿真分析对比

问题的描述和仿真模型

为了满足吊钩轭板在工作的时候的各个结构的受力,保证设计的各个结构的稳定性,防止在较大载荷的作用下发生断裂造成危险,利用MeshFree软件和Abaqus软件对吊钩轭板进行仿真分析对比,分析吊钩轭板的应力分布情况,并得出吊钩轭板的危险截面。

吊钩轭板所采用的材料是Q235,是一种碳素结构钢,其力学性能参数:屈服强度是235MPa,破断强度为441-550MPa。

利用MeshFree软件来分析

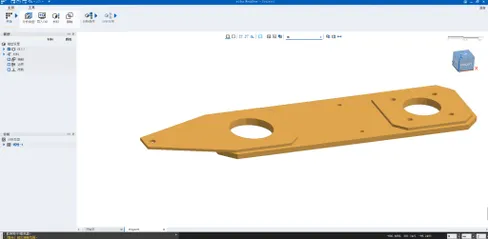

导入分析吊钩轭板的模型,利用MeshFree软件来分析

基于Mesh-Free软件的吊钩轭板变形仿真分析的图1

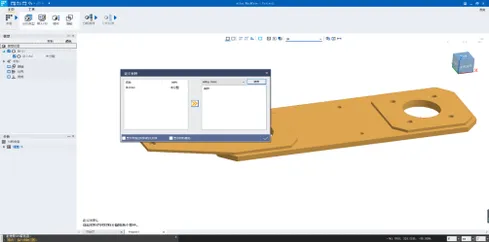

设置材料属性


基于Mesh-Free软件的吊钩轭板变形仿真分析的图4

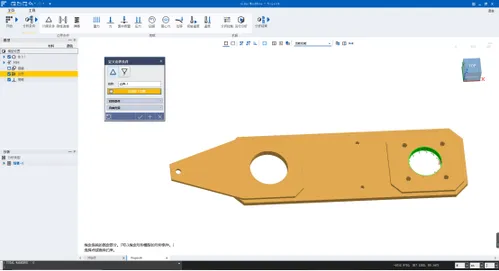

设置边界条件:在轭板中心孔(小孔)上施加边界条件

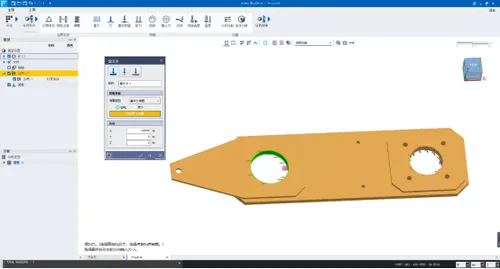

设置载荷条件:在轭板中心孔(大孔)上施加平行于轴线方向的额定载荷

基于Mesh-Free软件的吊钩轭板变形仿真分析的图6



分析结果:

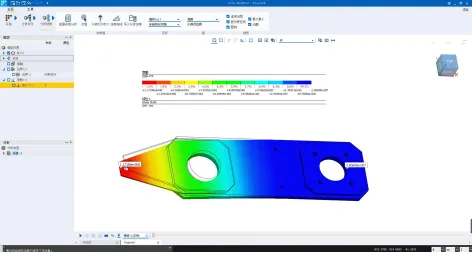

查看位移分布图(最大位移)


查看结果—应力

结果选项中选择“von-Mises应力”,点击“最大/最小”

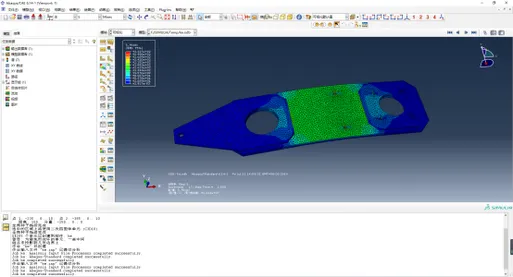

利用Abaqus对吊钩轭板分析的结果


通过MeshFree和Abaqus软件分析结果可知,吊钩轭板的应力值相差无几。在网格精度划分较大的时候,Abaqus软件求得得应力值较精确,但是MeshFree在进行操作的时候,比较简易,结果也准确,适合大范围推广。

结论:在吊钩轭板的中间区域呈现较大的应力值,为危险截面,容易发生断裂。
