Mesh Free技术在眼镜刚强度计算中的应用

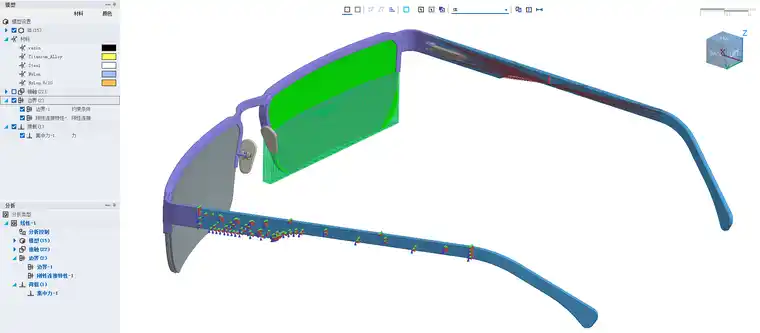

采用Mesh Free对某品牌眼镜整体刚度、强度进行校核,如下图所示,Mesh Free支持在不用做几何清理的前提下进行计算分析,导入模型部件可以包含细节特征,比如螺钉上的倒角。


眼镜定义了5种线弹性材料:镜架主体采用钛合金;眼镜片采用树脂;螺钉等连接件采用钢;鼻托和镜片扎线采用两种不同的尼龙材料。

眼镜腿一只固定,另一只向上掰,加力1N,模拟分析此种工况下眼镜整体结构的刚度、强度。

Mesh Free所有接触面定义为完全刚性连接,Abaqus作同样处理,不考虑非线性因素,对比二者的线性计算结果。

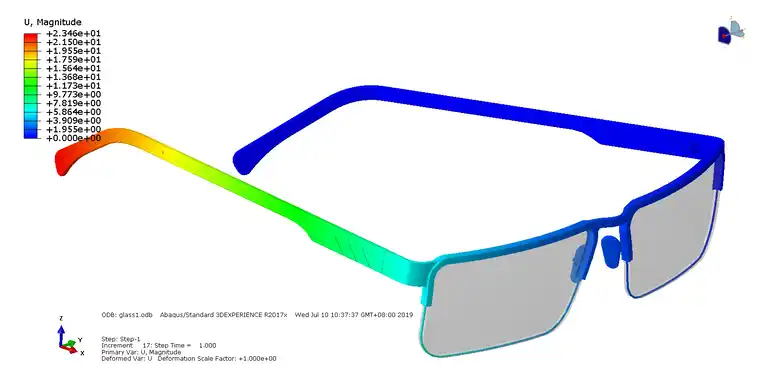

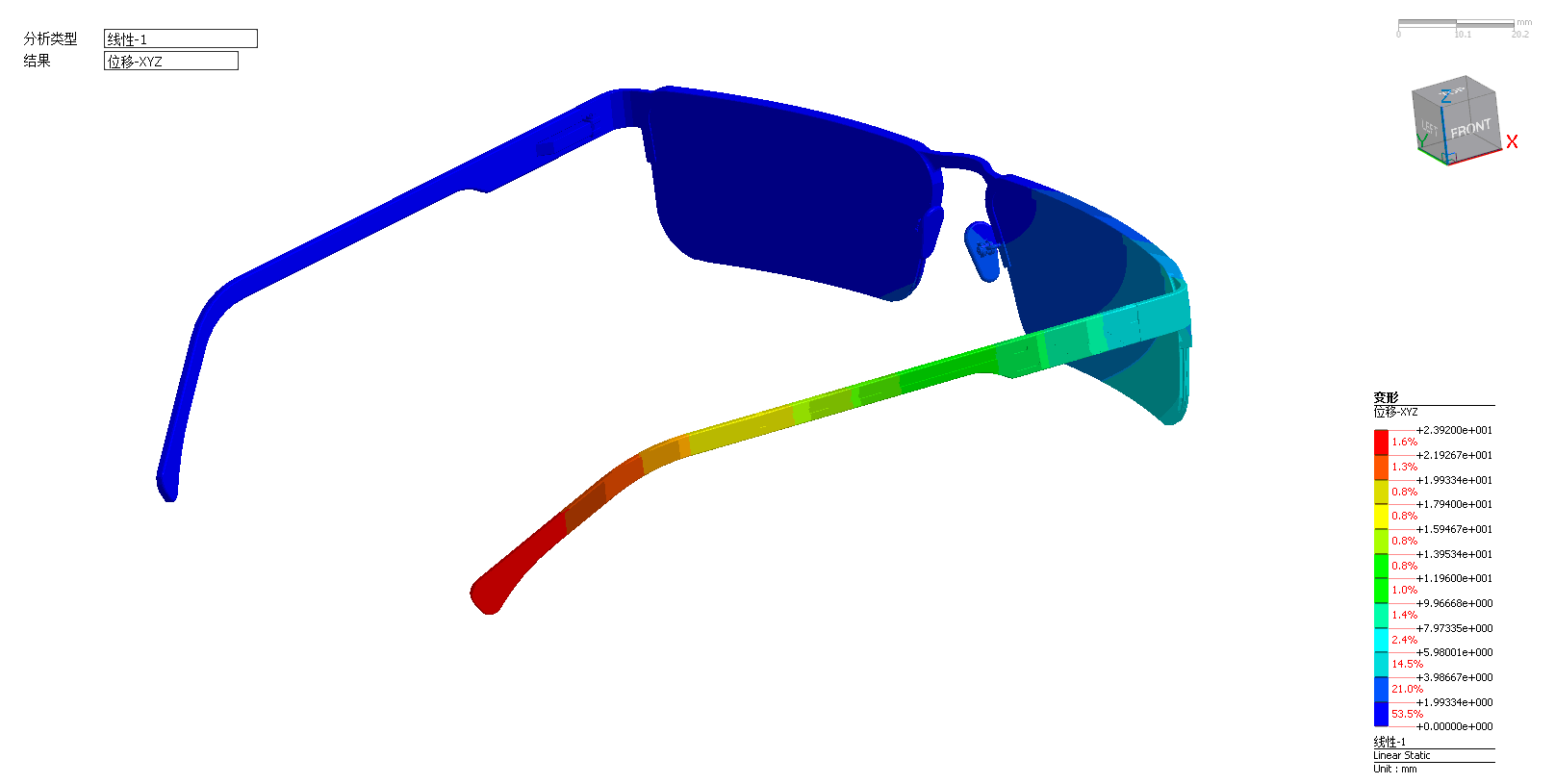

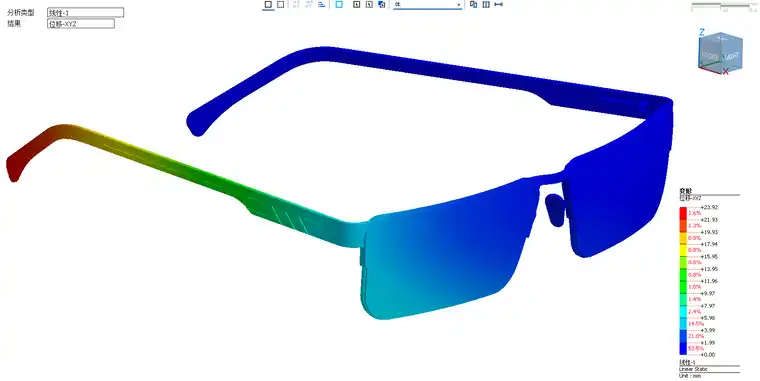

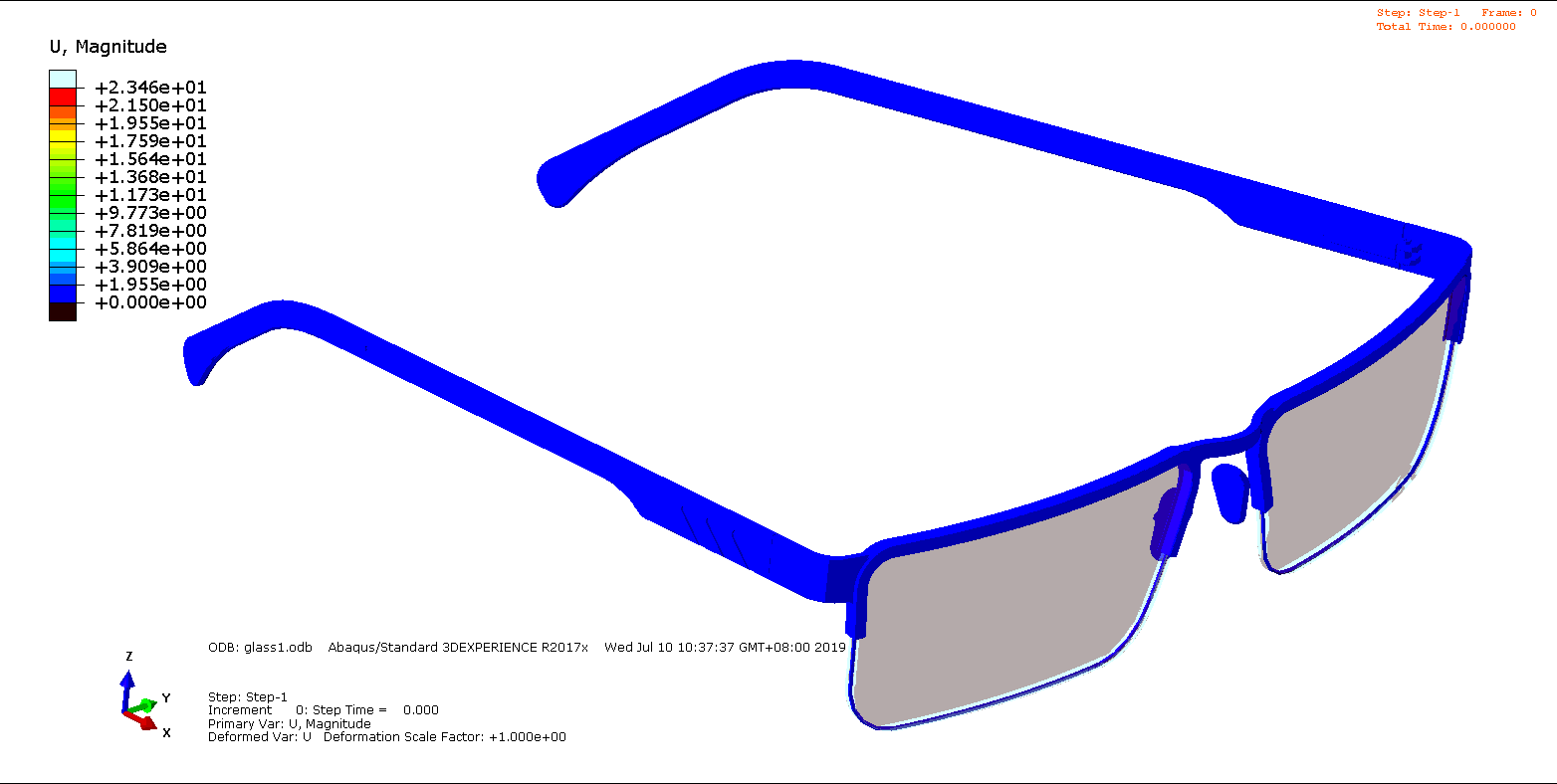

Mesh Free给出的眼镜最大变形为23.92mm,Abaqus的结果为23.46mm

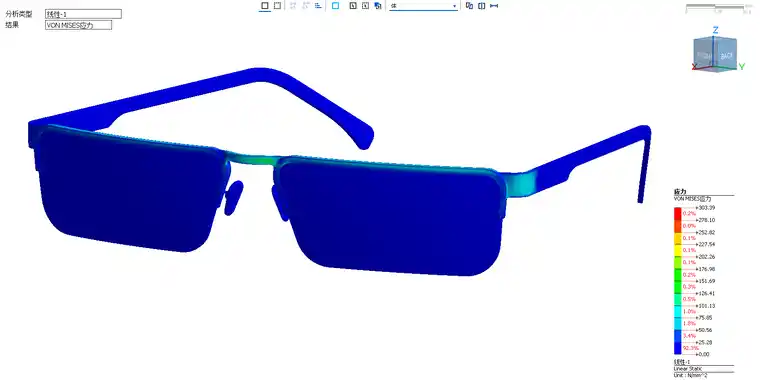

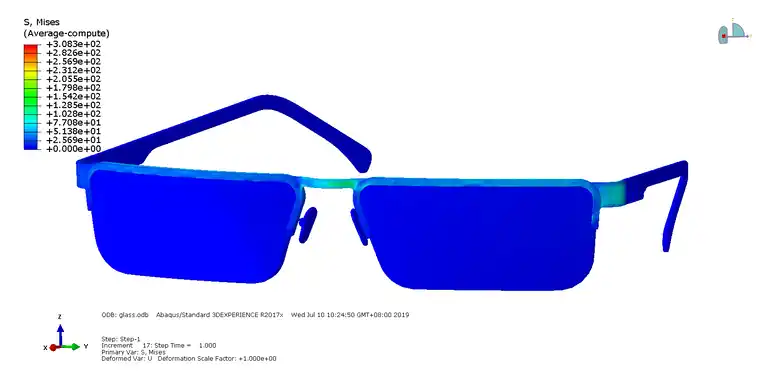

Mesh Free给出的眼镜最大应力为303.4MPa,Abaqus的结果为308.3MPa



谈谈Mesh Free使用感受

虽然我常用ABQ,但是不得不说,对于包含细节几何特征的复杂装配结构建模分析,Mesh Free真的要比Abaqus高效的多。

据我了解Mesh Free的非线性也在大力的开发之中,目前已经支持经典塑性材料非线性、边界条件非线性也可以设置滑动和一般的摩擦接触。

对不熟悉常规有限元操作的结构设计人员来说,不用几何清理、不用划网格是极好的体验

关键是Mesh Free的结果也确实很准,目前的CAE无非是追求更准的基础上算的更快,这两点Mesh Free无疑是满足的。
