iSolver案例11-电连接器端子变形深度剖析

引言：结构静力分析用于研究静载荷作用下结构的响应。静载荷可以是集中力、分布力、力矩、位移、温度等，结构在边界条件及载荷作用下发生变形，产生位移、应力、应变等。

在iSolver的静力分析中，载荷随时间增量步变化，但在求解过程中不考虑时间、惯性等因素，得到结构的位移－时间、应力－时间等数据与物理时间无关，而此处的时间可以认为是一个中间量，通过这个中间量控制载荷增加，每一个载荷状态都会得到结构相应的位移、应力等。

问题描述：

对图1所示的某电子连接器端子件的工况变形进行受力分析，详细演示整个建模流程。图1所示的端子钣金件，其厚度为0.2mm，宽度为0.5mm，所用材料为C7025-TM00。当其工作时，根部面固定，

接触顶部沿－Y方向位移0.5mm。为方便划分网格减少求解时间，采用图1所示中性面几何（壳单元）建模。

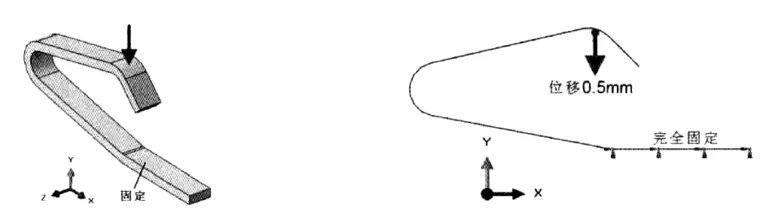

图1 电子连接器端子件结构

iSolver可以基于ABAQUS完成有限元模型的前后处理工作。静力学分析的基本步骤如下。

1）建立几何模型。

2）定义材料属性。

3）进行模型装配。

4）定义分析步。

5）施加边界条件和载荷。

6）定义作业，求解。

7）结果分析。

操作：

创建几何部件：

图2 创建几何

图3 赋予材料属性

定义输出：

图4 定义输出

设置边界条件及载荷：

图5 设置边界条件及载荷条件

采用S4R单元划分网格：

图6划分网格

分别采用Abaqus和iSolver求解器进行计算。

图7分别提交Abaqus和iSolver求解器计算

计算结果对比：

对比两者的计算结果：

图8  Abaqus和iSolver计算的位移对比（左: Abaqus，右：iSolve）

图9  Abaqus和iSolver计算的应力对比（左: Abaqus，右：iSolve）

由此可见，iSolver与Abaqus求解器计算的应力及位移分析结果基本一致，两者对于最大载荷点、最大位移点位置的计算吻合。
