==显式分析的稳定时间增量==

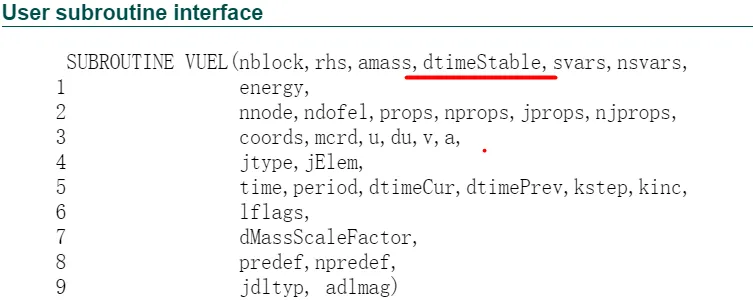

相对隐式分析，显式分析在单元函数中的计算要相对简单，只需计算应力的更新，而少了单元刚度矩阵的求解，但显式在增量步的自动步长、网格畸变的控制、质量缩放等方面又比隐式要多做许多工作。其中求解过程中的稳定时间增量是每个显式分析都会遇到的问题，由于没有迭代，显式分析都能得到某个结果，不存在收敛问题，而结果的正确性和稳定时间增量密切相关，很多人做显式分析都一般直接交给商软去做自动步长，当商软显式结果发散或者结果差异很大时也不清楚怎么修改时间步长。同时，对于显式自定义单元VUEL等子程序，Abaqus要求用户自己计算稳定时间增量dtimestable，Abaqus会根据用户计算的稳定时间增量来限制它的增量步长。本文将简单介绍一下稳定时间增量的概念和理想及工程应用上的两种计算方式，并用Abaqus中一个简单的算例来验证工程上的稳定时间增量的计算公式，便于你对稳定时间增量的理解和自己编程实现。
在本系列13篇：显式和隐式的区别中提到，显式分析都是条件稳定的，譬如下面求解一个微分方程：
y'(x) = -y+x+1
其中y(0) = 1。显式分析可得到下面的增量表达式：

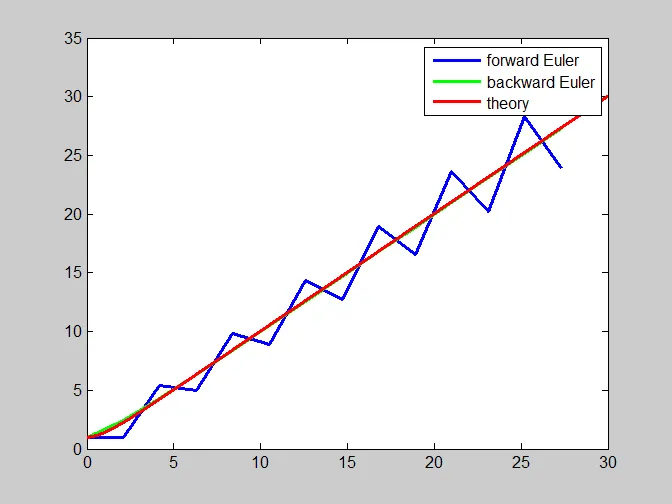

当h<2时，y收敛，但h>=2时，y将发散。当h=2.1时，可发现显式分析的蓝色线将和理论值越来越远。
上面针对的是一个具体的数学函数，对一个任意的有限元动力学系统，只要采用显式分析，也同样存在稳定性问题。动力学问题如果把质量导致的惯性力考虑在内，也是在解下面的平衡方程：
如果上式所有量都是t或者所有量都是t+dt，那么上式肯定是平衡的，没有一点问题。但在有限元求解过程中，只能通过已知时刻点t来求未知时刻点t+dt的值，而某些值在t+dt的值是不知道的，譬如刚度矩阵K，所以，只能退而求其次，上式中部分是时刻t的，譬如刚度矩阵K，而部分是时刻t+dt的值，譬如载荷F和质量阵M。

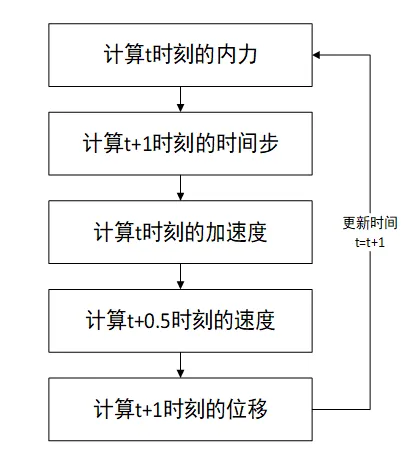

这么取值后上式左边就不再=0了，产生了人为导致的误差。而这种人为的误差，如果是隐式分析，那么可以通过迭代来解决，迭代多次后最后的时刻的Tol可以达到预定的小量，方程依然是平衡的。但对显式分析，流程如下所示，不会再次迭代，只会进行下一次的t+2*dt的求解，这样，就可能导致两种结果：
1） t时刻的误差将在t+dt时刻累积，此时系统就是不稳定的。譬如上图中的蓝色曲线。
2） t时刻的误差在t+dt时刻不累积，此时系统就是稳定的。譬如上图中的如果h<2。
总结显式分析中增量步之间的关系，可以发现增量步和上一个增量步有简单的关系：
那么当前时刻和第一个时刻的一个简单关系：
而这个C类似于一个比例系数，与dt的取值有关，譬如上述函数例子中C=1-dt。对这种只有一个自由度的问题，可以发现|C|<1时，系统稳定，否则系统不稳定。在数学上可以证明C与系统的特征值是密切相关的。也就是说dt与系统的特征值有关，对一个有限元系统来说，数学上已经证明dt如果满足下式就是稳定的：
其中
为有限元系统的最大特征值。我们称右端为稳定时间增量的理想计算方式。
在稳定时间增量dt_ideal的理想计算方式中，需要计算有限元系统的最大特征值。而如果每次显式分析前都要计算一遍最大特征值，且对几何变化大的问题，在每个增量步都要更新一次，那么计算量将非常大。更何况对非对称的刚度等系统，还没有办法得到特征值。在实际有限元的工程计算中，会找另一种简单的稳定时间增量dt_engeer的工程计算方式，这个dt_engeer必须满足两个条件：
1） 条件1：这种计算方式并不一定严格求出上面的dt_ideal，但求出的稳定时间一定比理想的稳定时间增量更小。即当有限元的时间增量步长dt<dt_engeer，必然有dt<dt_ideal，此时系统依然满足稳定性要求。
2） 条件2：dt_engeer比dt_ideal不能小太多，应该是同一量级，否则增量步将大幅增加，导致系统耗时过大。
本着这个原则，一般有限元上做了两次计算简化工作：
1）第一步：是将整个系统的最大特征值取为所有单个单元的特征值,由于系统的约束会压缩总体频率，导致dt_element<dt_ideal。也就是：
2）单个单元依然有特征值求解问题，因此，再进一步简化，实际取的稳定时间增量不再需要计算特征值，而是估算为：
其中min表示对所有单元遍历后的最小值，Le为单元特征长度，Cd为材料疏密波速度，对杆件有Cd=sqrt(E/d), E、d分别为杆长度、杨氏模量和密度。按此公式计算将非常简单，只需遍历所有单元，将得到的参数代入上式即可。
为了验证上述简化满足前面所述两点，我们举一个由杆单元truss组成的简单系统来验证一下dt_engeer的具体值。此时，每个杆单元的频率可以简单的估算为
其中L、E、d分别为杆长度、杨氏模量和密度。注意上式我们用了集中质量。此时的第一步稳定时间增量
显然，dt_engeer和dt_element同一量级，且略小。
由于dt_engeer<dt_ideal，可以发现有限元商软采用的dt_engeer不一定是最优的，如果你能找到一个时间增量步dt，使得dt_engeer<dt<dt_ideal，那么可以比商软默认的耗时更少。后面的例子中也证明了这点。
Abaqus对稳定时间增量的工程计算还做了两处不同的修正：
（1） 考虑Bulk viscosity效应修正工程稳定时间增量,主要是利用Linear Bulk Viscosity系数b1减小dt_engeer。即

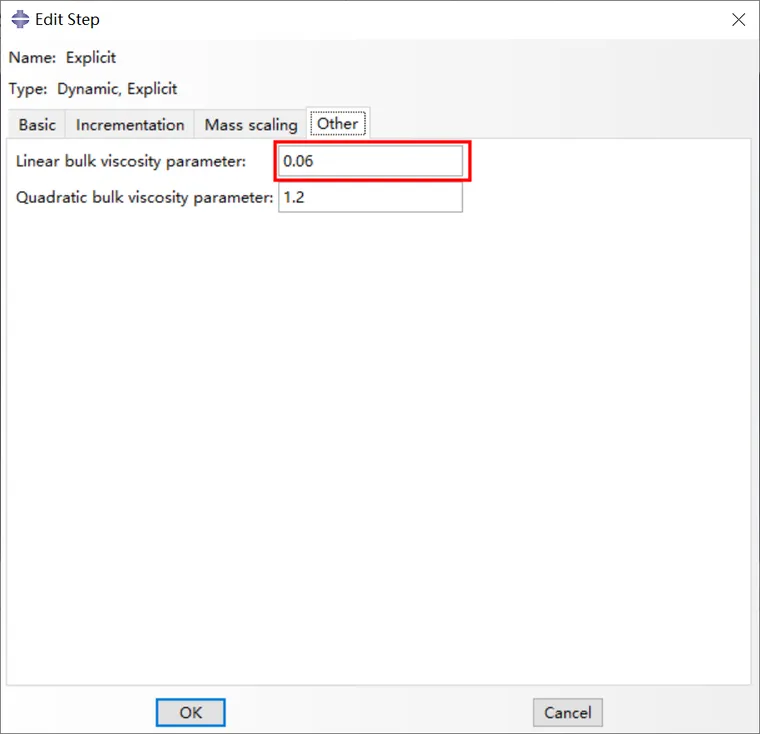

b1在Step->Other的Linear Bulk Viscosity可修改。
默认为0.06，此时
2） 为了避免系统对实数的精度或者截断误差，加了一个Tolerance，使得
显然这个Tolerance是个远小于1的值，Abaqus取为0.01，
我们将在Abaqus中采用一个简单的显式分析算例，来验证两个问题：
1） Abaqus采取的稳定时间增量和上述最后的稳定时间增量的计算公式一致。
2） 对于某些问题，其实Abaqus采取的稳定时间增量是dt_engeer，相对保守，实际上可以取一个更加接近dt_ideal的值，系统依然是稳定的。
模型为一根长1m，截面为4平方cm的圆柱，左端5cm由Steel组成，杨氏模量和密度分别是2e11Pa和7800千克每立方米，剩下部分由碎石组成，杨氏模量和密度分别是4.432e6Pa和1560千克每立方米。右端点固定在墙上，左端点面载荷4e6sin(150t)。我们只研究0-0.01s时间内的位移。

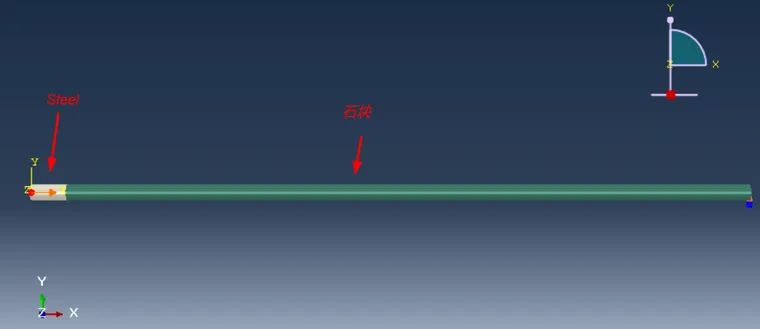

在Abaqus中建模如下，我们简单将模型划分为20个单元。采用truss单元。

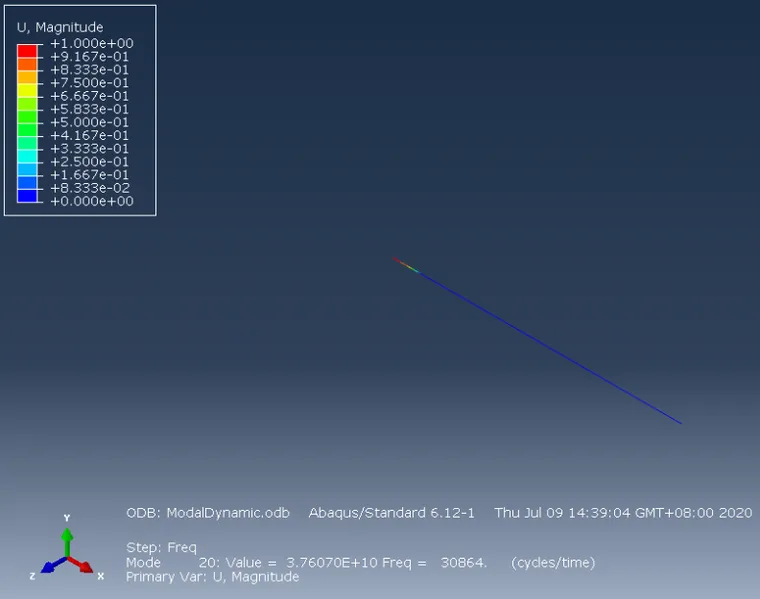

理想计算方式需要先计算系统最大模态特征，由于是20个单元，采用truss单元，就相当于只有21个自由度，右端约束后，无约束的自由度为20个，得到的K和M矩阵的秩为20，那么无论用哪种模态计算方法，得到的模态最大为20阶。在Abaqus中计算，结果如下，可得20阶的模态频率为30864Hz。
最小的工程稳定时间增量显然是左端的Steel单元，此时为：

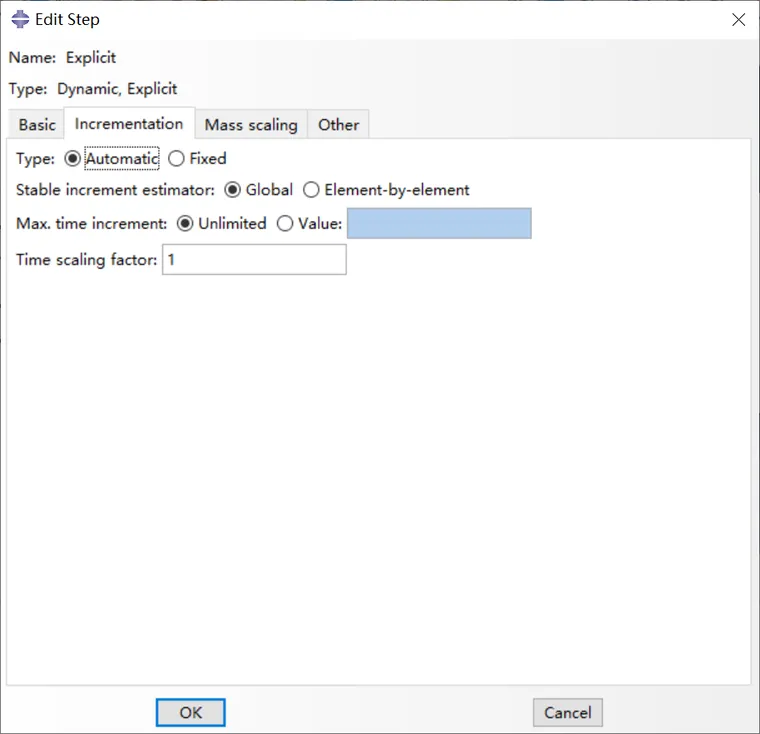

在Abaqus中选择显式分析，dynamic,explicit，同时设置为自动步长。

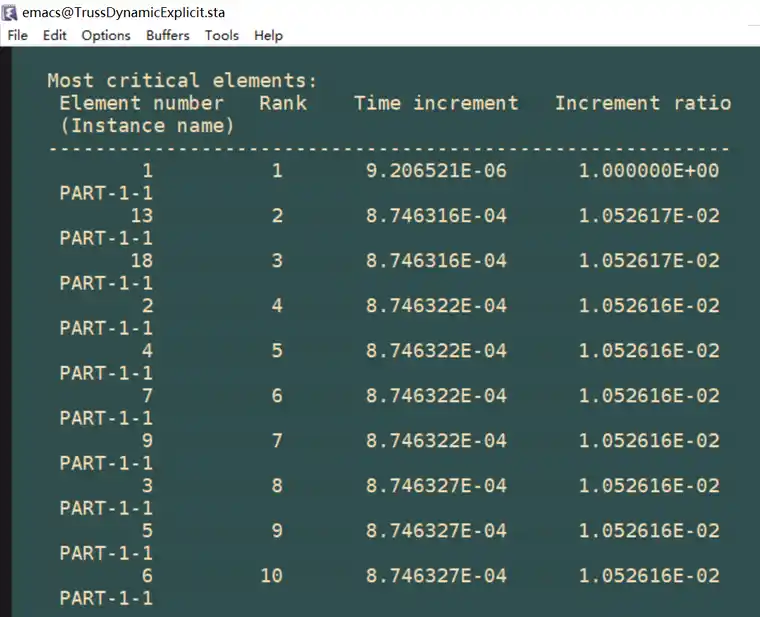

运行结束后查看.sta文件，Abaqus会在此文件中在第一个增量前记录前十个最小的单元稳定时间增量。可发现如下所示，最小的单元稳定时间增量为第一个单元，且值和理论完全一致：

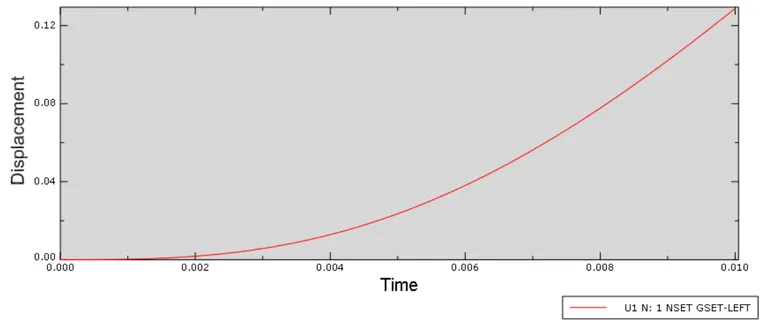

此时总共增量步为1087次，得到的左端位移随时间的变换曲线如图：

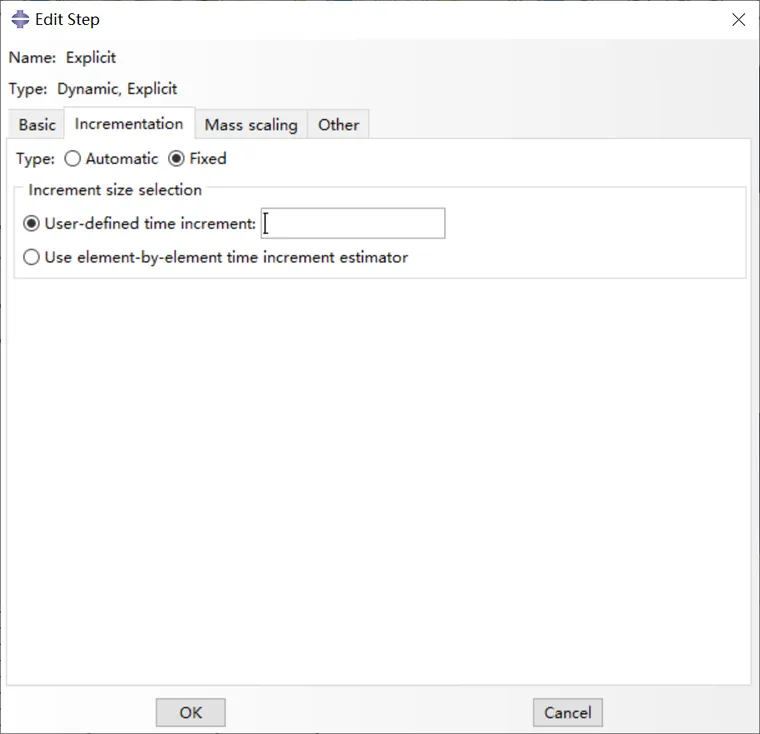

Abaqus中改为固定步长：
取固定步长分别为dt2=1e-5和dt3=1.06e-5，即
dt_engeer<dt2<dt_ideal<dt3

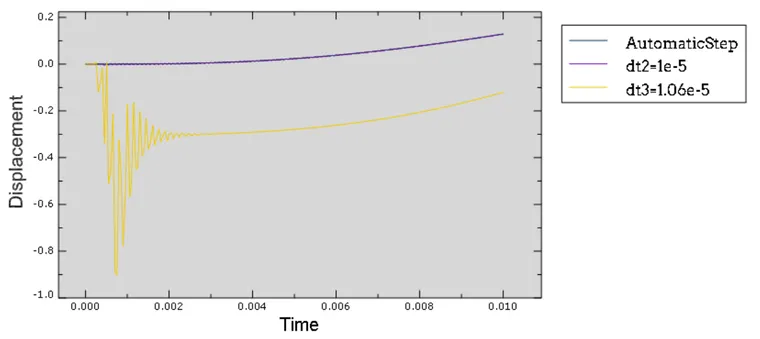

得到的左端位移随时间变化曲线如下：
可发现dt3已经发散，而dt2和自动步长基本一致，但dt2只计算了1000个增量步，比自动步长少了8.7%。从而验证了，对某些问题，为了加速，时间增量可以取一个超过Abaqus默认更加接近dt_ideal的值，系统依然是稳定的。
