Maxwell弧线或弧面手动网格添加方法


问题描述:Maxwell2D中的弧线或者Maxwell3D中的弧面如何添加手动添加网格剖分?

解决方法:在Maxwell2D中采用的是三角形网格,在Maxwell3D中采用的是四面体网格。这样的技术被行业内普遍公认为电磁场最优的剖分方式。但是对于二维中的弧线或者三维中的弧面,三角形或者四面体无法完全贴合,所以并不是真实的圆弧共形曲面。

在ANSYS Maxwell中,可以使用“Surface Approximation”功能,可通过对曲面的共形逼近来等效的。

图1

选中具有曲线或者曲面特性的部件,左键选中部件→右键单击Assign Mesh → Operations → Surface Approximation:

图2

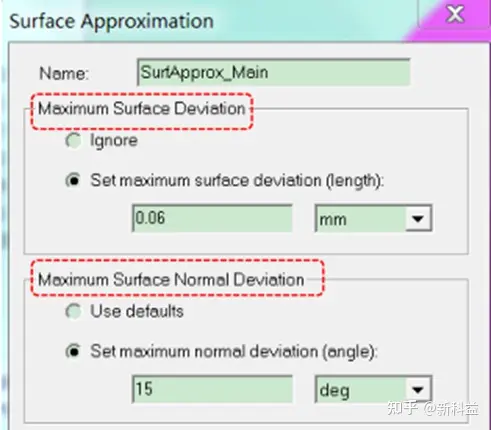

定义曲面的表面近似 mesh 选项“Surface Deviation”和“Normal Deviation”项。

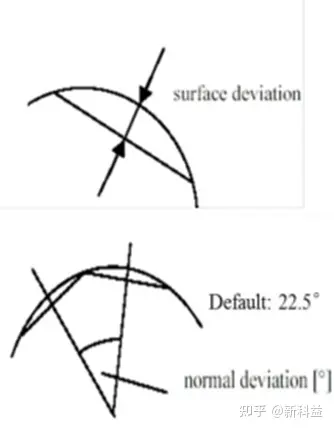

这两个值越小就意味着采用越多的网格去逼近曲面。在Maxwell对圆弧面进行网格剖分时的默认圆心角为 22.5°,可以通过修改表面近似的设置来生成更加合理的初始网格,从而在确保精度的前提下提高计算效率。

弹出的上图左侧窗口,surface deviation 默认是 lgnore,勾选下面的 set maximum surface deviation,填入数据,计算公式如下:

图3

其中 D 为 set maximun surface deviation 要填入的数值,r 代表欲定义圆弧半径,角度为自定义值;

Maximun surface normal deviation 可以填入一个不同于 22.5°默认值的角度。
