Maxwell周期性模型均匀网格添加技巧


问题描述:在使用Maxwell过程中,有许多周期性模型,而软件自动剖分,不但网格剖分时间较多,且往往无法保证不同周期直接网格完全相同。如何设置才能得到理想的周期模型的网格?

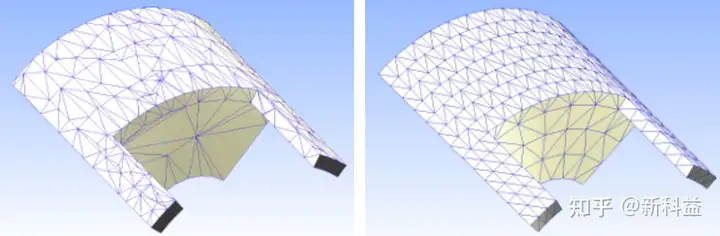

在新近版本的Maxwell中,可以使用“clone mesh”功能,可对模型中的周期性变化区域生成高质量均匀网格。

图1

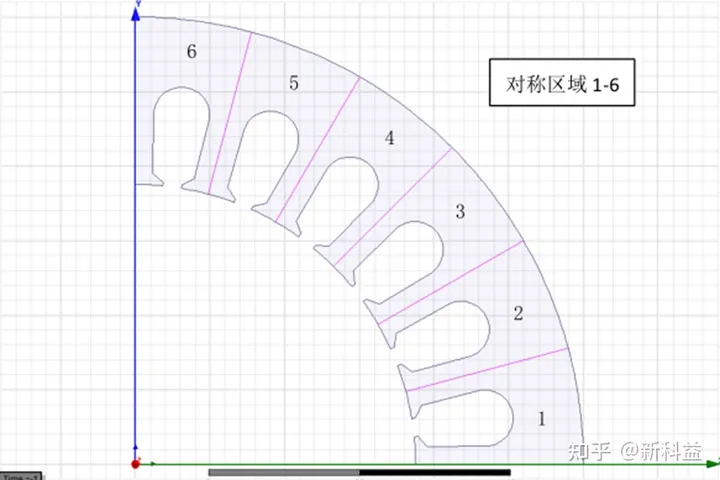

选中具有区域周期性变化特性的部件“左键选中部件→右键单击Assign Mesh → Operations → Clone Mesh :

图2

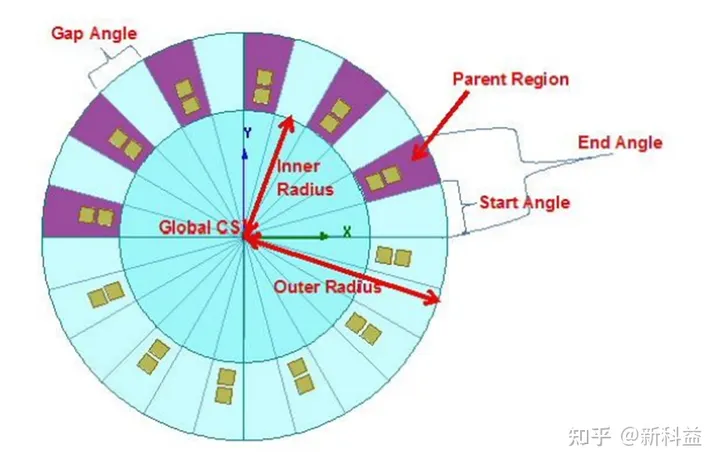

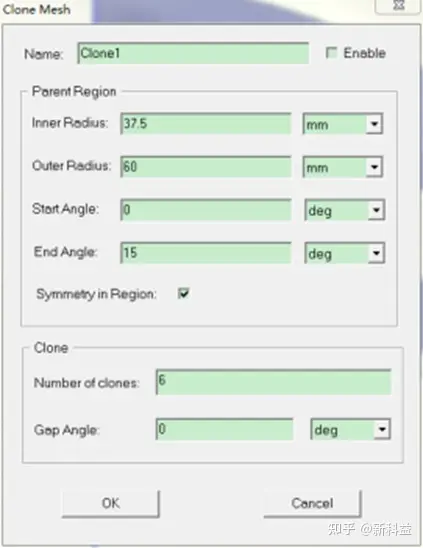

定义具有区域周期性变化特性部件的区域,外径、内经、起始角度、终止角度、Clone 数量、气隙角度参数。相关参数说明如下:

图3

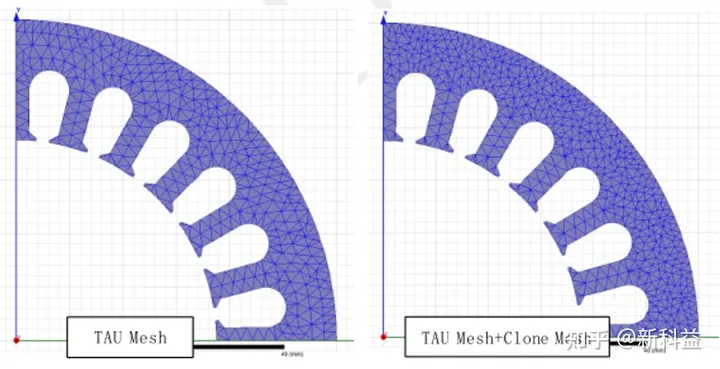

“TAU Mesh”网格与“TAU Mesh + Clone Mesh”网格仿真分析结果对比

图4

Maxwell 3D 同样可以使用“clone mesh”功能,模型轴向拉伸生成高质量均匀网格。

在“Band”部件右键单击“Assign mesh operation->CylindricalGap treatment”,完成后在“Project Manager->Mesh Operations->CylindricalGaps1”中勾选“Clone Mesh”

图5

设置完成以后,运行“Apply Mesh Operations”选中任意轴向对称部件,然后右键“Plot Mesh”即可得到高质量 3D 均匀网格。

图6
