LCD直下式背光均匀性优化方法


LCD 作为目前应用最广泛的显示屏类型之一,拥有着最大的市场保有量,其发光方式为背光+液晶,因此,背光的性能对于LCD 显示屏的显示效果有着最直接的影响。本文将基于 Speos 对直下式背光案例进行均匀性优化。

一、直下式背光的结构:

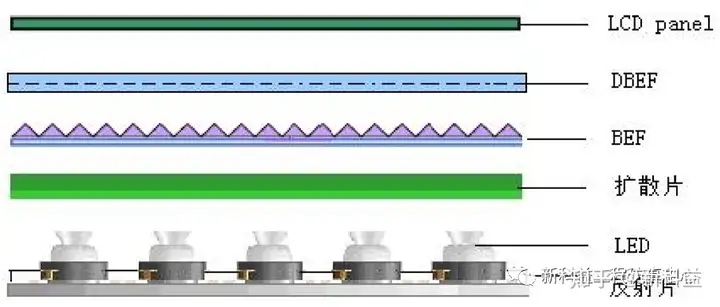

直下式背光由:液晶层、透明扩散膜、不透明扩散膜、LED、反射膜组成。LED提供可分区光源,通过扩散膜和反射片改变LED的发出的光的角度及面积,从而使射入液晶的光更加均匀,保证LCD屏幕由足够的亮度、均匀性以及可视角度。


二、 模型设置:

1. LED 属性:以 LED 上表面作为发光面,分别设置其亮度,光型,光谱。

2. 透明扩散膜属性:设置为 80° X 80°扩散属性 导入参数文件

3. 不透明扩散膜属性:设置为白色不透光、漫反射属性

4. 反射膜属性:设置为白色不透光、漫反射属性

三、 模拟结果分析:

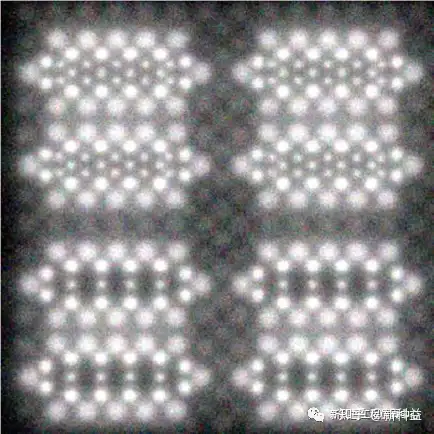

下图是初始模拟结果。可以看到LED间隙区域存在很明显的暗区,主要原因在于LED与膜之间的距离很小,导致光没有充分扩散就射入扩散膜,尽管扩散膜有一定的扩散均光作用,依然没有办法完全照亮LED间隙,导致间隙区域偏暗。

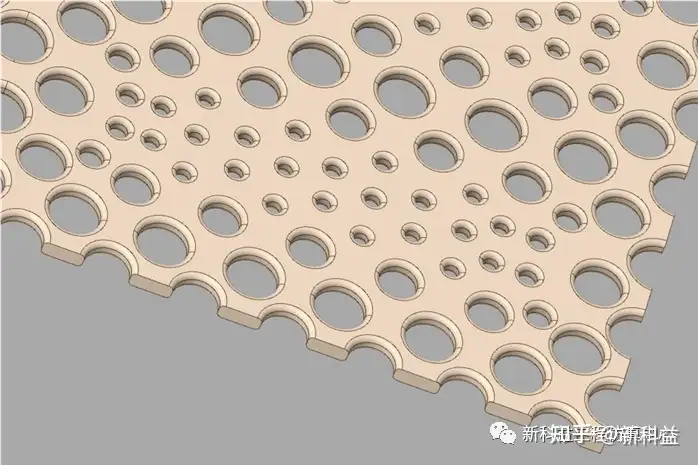

解决方法:调整扩散膜的出光圆孔位置和直径,减少LED直射出光,增加二次反射出光(LEDà不透明扩散膜à反射膜à出光),使得LED间隙区域也有足够的光可以射出,从而改善间隙区域偏暗的问题

出光孔的直径调整:理论上,LED 的光强与距离的二次方成反比,出光量与出光孔直径的二次方成正比,因此可以大致得出出光孔的直径与出光孔中心到 LED 的距离成正比,据此可以更加有效的进行均匀性优化。

四、 优化后结果:

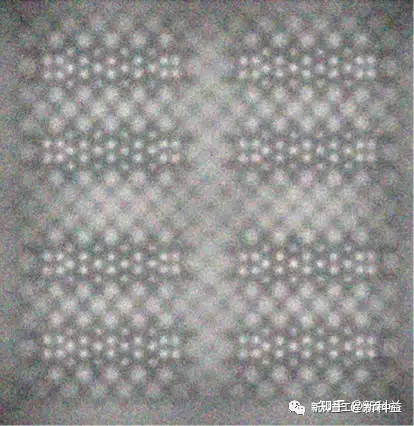

相对于初始效果,LED 间隙区域和 LED 发光区域达到了近似的亮度,整体均匀性有了很大的改善。不过 LED 发光区域仍有一些偏暗的间隙,这个是没有办法完全避免的,间隙区域开孔会影响整体亮度。

五、 总结:

本文描述了 LCD 直下式背光的一种均匀性优化方法,通过调整不透光扩散膜的出光孔位置和直径,影响直接出光和二次反射的出光量,从而控制不同区域的亮度。这种方法不需要额外增加或替换零件,并且有很大的优化自由度,是最常用的优化方式。
