creo怎么把一条花纹铺在不规则曲面上，具体如下

查看详情

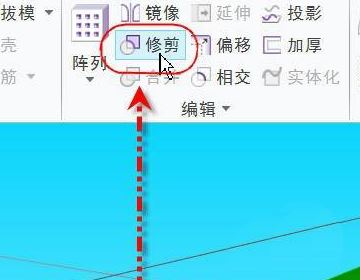

首先在Creo软件中，打开不规则曲面模型，选中整个面组，然后点击【修剪】打开【修剪】操控面板。

点击并激活【修剪参考】输入框。

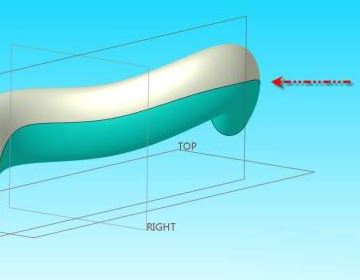

选择【TOP】基准平面作为修剪参考，按下【使用轮廓进行曲面修剪】检查按钮，面组将会被以【TOP】基准平面法向为方向的最大轮廓线所修剪，如图所示。

连续点击【反向】按钮，直到面组的修剪方式变成分割，点击【确定】完成修剪。

这时如下图所示，就可以看到，把一条花纹铺在不规则曲面上就完成了。

以上就是creo把一条花纹铺在不规则曲面上的技巧，希望大家喜欢，请继续关注脚本之家。
