MediaPipe手势模型转rknn的实践

mediappipe手势模型低端设备  RK3568推理 GPU 占用比较高  尝试3568平台NPU 进行推理 一下进行 tflite模型转换 rknn模型

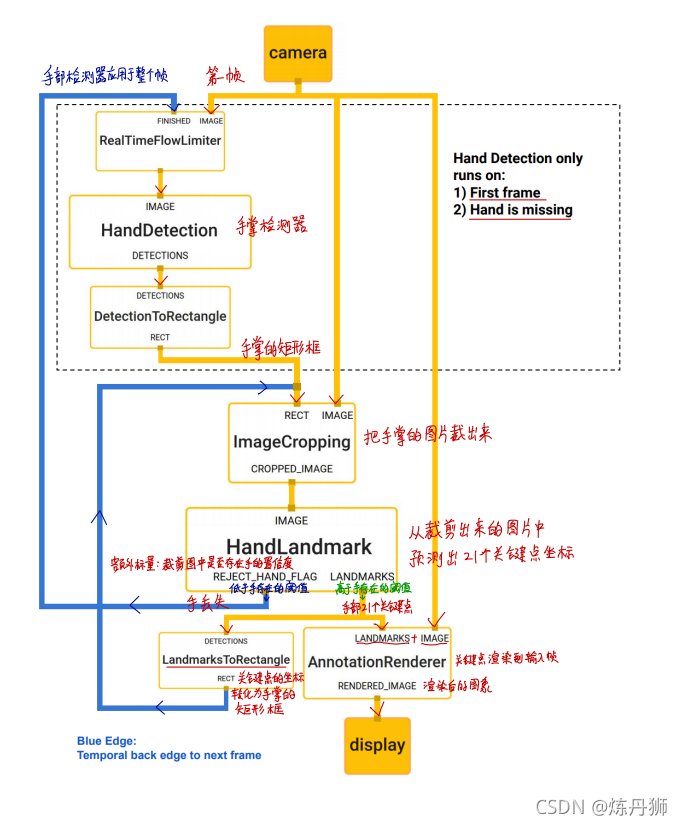

手部坐标 模型  图

在这里插入图片描述


准备rknn-tookit2 1.3.0以上环境

进入 t@ubuntu:~/rknn/rknn-toolkit2/examples/tflite$ 目录

参照 mobilenet_v1 demo 转换hands模型

copy mobilenet_v1 demo  重命名 mediapipe_hand


cd /rknn/rknn-toolkit2/examples/tflite/mediapipe_hand$

修改 test.py  加载模型 及输入图片资源

import numpy as npimport cv2from rknn.api import RKNN #import tensorflow.compat.v1 as tf #使用1.0版本的方法#tf.disable_v2_behavior() # def show_outputs(outputs):    output = outputs[0][0]    output_sorted = sorted(output, reverse=True)    top5_str = 'mobilenet_v1\n-----TOP 5-----\n'    for i in range(5):        value = output_sorted[i]        index = np.where(output == value)        for j in range(len(index)):            if (i + j) >= 5:                break            if value > 0:                topi = '{}: {}\n'.format(index[j], value)            else:                topi = '-1: 0.0\n'            top5_str += topi    print(top5_str)  if __name__ == '__main__':     # Create RKNN object    rknn = RKNN(verbose=True)     # Pre-process config    print('--> Config model')    rknn.config(mean_values=[128, 128, 128], std_values=[128, 128, 128])    print('done')     # Load model    print('--> Loading model')    ret = rknn.load_tflite(model='hand_landmark_lite.tflite')    #ret = rknn.load_tflite(model='palm_detection_lite.tflite')    if ret != 0:        print('Load model failed!')        exit(ret)    print('done')     # Build model    print('--> Building model')    ret = rknn.build(do_quantization=True, dataset='./dataset.txt')    if ret != 0:        print('Build model failed!')        exit(ret)    print('done')     # Export rknn model    print('--> Export rknn model')    ret = rknn.export_rknn('./hands.rknn')    if ret != 0:        print('Export rknn model failed!')        exit(ret)    print('done')     # Set inputs    img = cv2.imread('./hand_1.jpg')    img = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)    img = cv2.resize(img, (224,224))    img = np.expand_dims(img, 0)     # Init runtime environment    print('--> Init runtime environment')    ret = rknn.init_runtime()    if ret != 0:        print('Init runtime environment failed!')        exit(ret)    print('done')     # Inference    print('--> Running model')    outputs = rknn.inference(inputs=[img])    print('--> outputs:' ,outputs)    np.save('./tflite_hands.npy', outputs[0])    show_outputs(outputs)    print('done')     rknn.release()

注意输入 图的size    tensorflow版本 尽量使用最新的

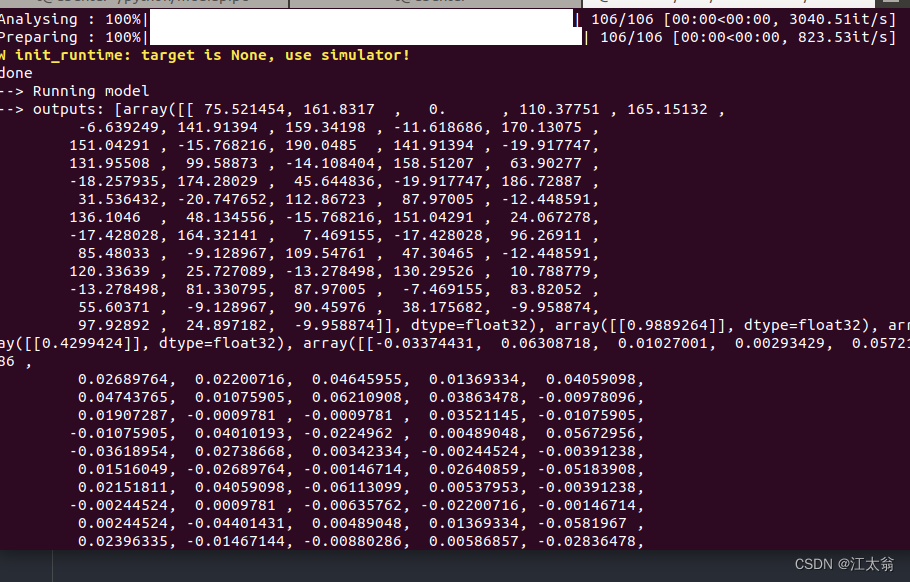

模拟推理结果

数据格式

[array([[ 75.521454, 161.8317 , 0. , 110.37751 , 165.15132 ,

   -6.639249, 141.91394 , 159.34198 , -11.618686, 170.13075 ,

   151.04291 , -15.768216, 190.0485 , 141.91394 , -19.917747,

   131.95508 , 99.58873 , -14.108404, 158.51207 , 63.90277 ,

   -18.257935, 174.28029 , 45.644836, -19.917747, 186.72887 ,

   31.536432, -20.747652, 112.86723 , 87.97005 , -12.448591,

   136.1046 , 48.134556, -15.768216, 151.04291 , 24.067278,

   -17.428028, 164.32141 , 7.469155, -17.428028, 96.26911 ,

   85.48033 , -9.128967, 109.54761 , 47.30465 , -12.448591,

   120.33639 , 25.727089, -13.278498, 130.29526 , 10.788779,

   -13.278498, 81.330795, 87.97005 , -7.469155, 83.82052 ,

   55.60371 , -9.128967, 90.45976 , 38.175682, -9.958874,

   97.92892 , 24.897182, -9.958874]], dtype=float32), array([[0.9889264]], dtype=float32), array([[0.4299424]], dtype=float32), array([[-0.03374431, 0.06308718, 0.01027001, 0.00293429, 0.0572186 ,

   0.02689764, 0.02200716, 0.04645955, 0.01369334, 0.04059098,

   0.04743765, 0.01075905, 0.06210908, 0.03863478, -0.00978096,

   0.01907287, -0.0009781 , -0.0009781 , 0.03521145, -0.01075905,

   -0.01075905, 0.04010193, -0.0224962 , 0.00489048, 0.05672956,

   -0.03618954, 0.02738668, 0.00342334, -0.00244524, -0.00391238,

   0.01516049, -0.02689764, -0.00146714, 0.02640859, -0.05183908,

   0.02151811, 0.04059098, -0.06113099, 0.00537953, -0.00391238,

   -0.00244524, 0.0009781 , -0.00635762, -0.02200716, -0.00146714,

   0.00244524, -0.04401431, 0.00489048, 0.01369334, -0.0581967 ,

   0.02396335, -0.01467144, -0.00880286, 0.00586857, -0.02836478,

   -0.01956192, 0.00244524, -0.02151811, -0.03716764, -0.00048905,

   -0.01173715, -0.04499241, -0.01907287]], dtype=float32)]

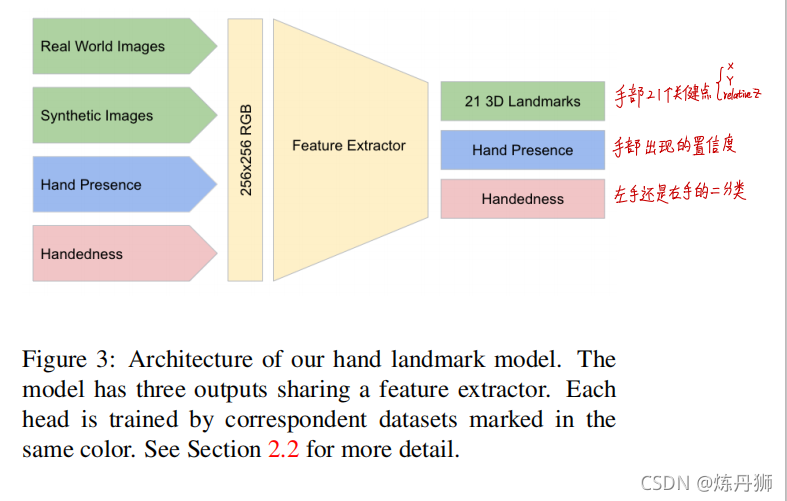

手部坐标预测模型 (Hand LandMark Model)

在这里插入图片描述


21个关键点 hands检测置信度 左右手分类 ..


在这里插入图片描述
