Creo在曲面上创作文字的技巧

如何通过Creo在曲面上写字

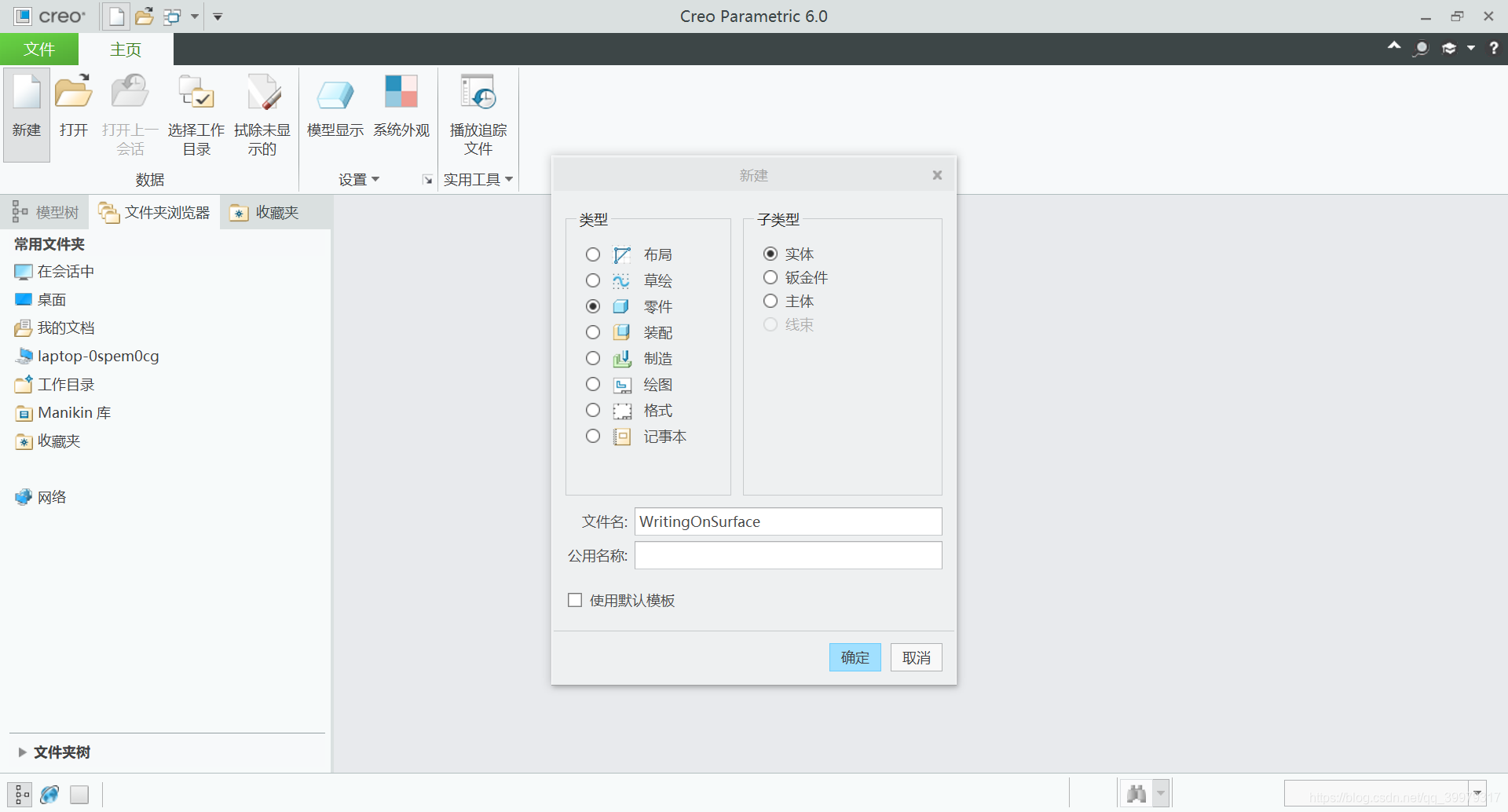

1.打开Creo,创建一个实体零件,取消默认模板,确定之后选择的mmns_part_solid.prt(公制)作为零件模板。

   也可通过设置默认模板为公制模板。
创建一个新的实体零件

   2.创建一个长方体先绘制一个长方体

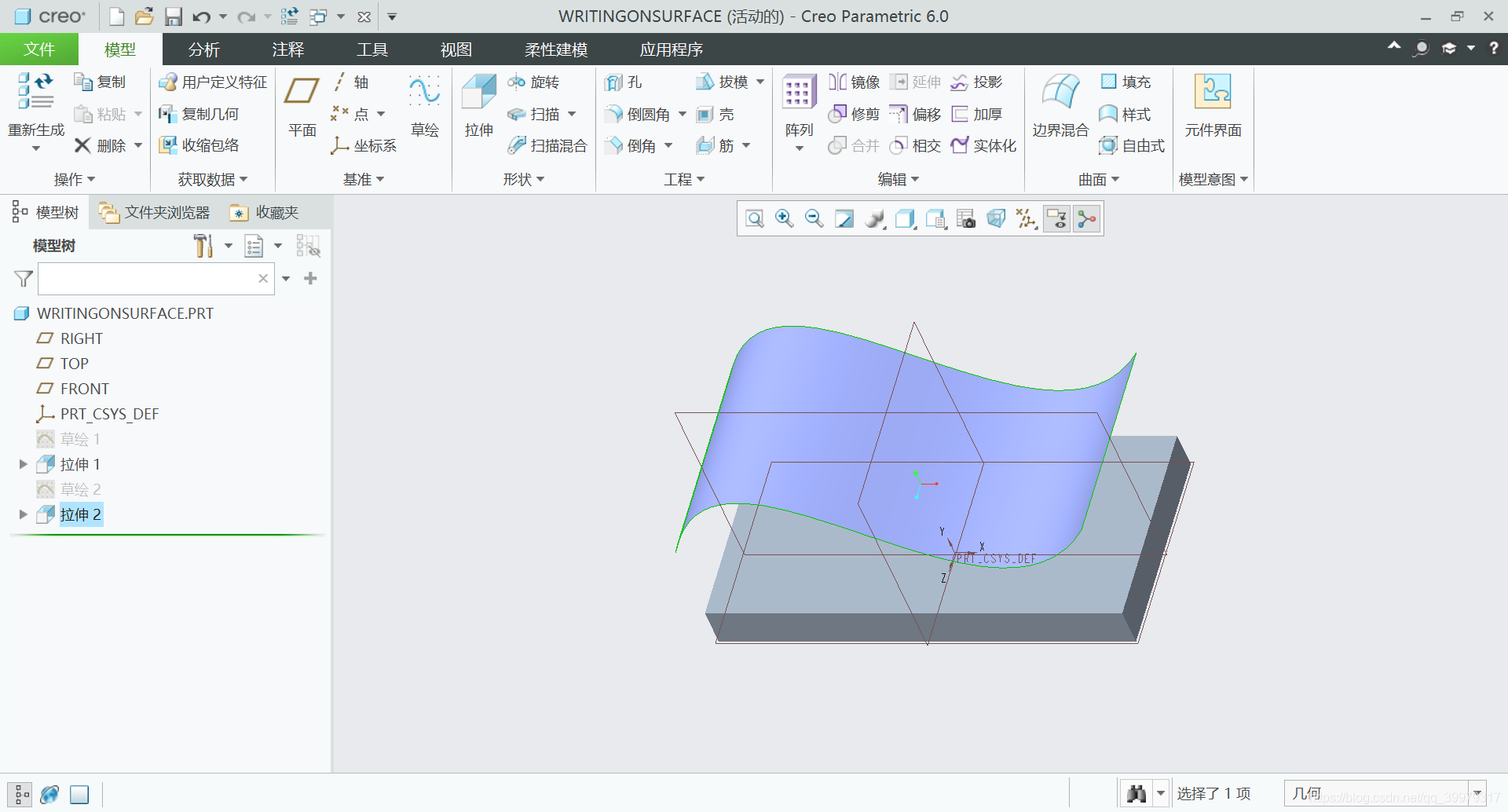

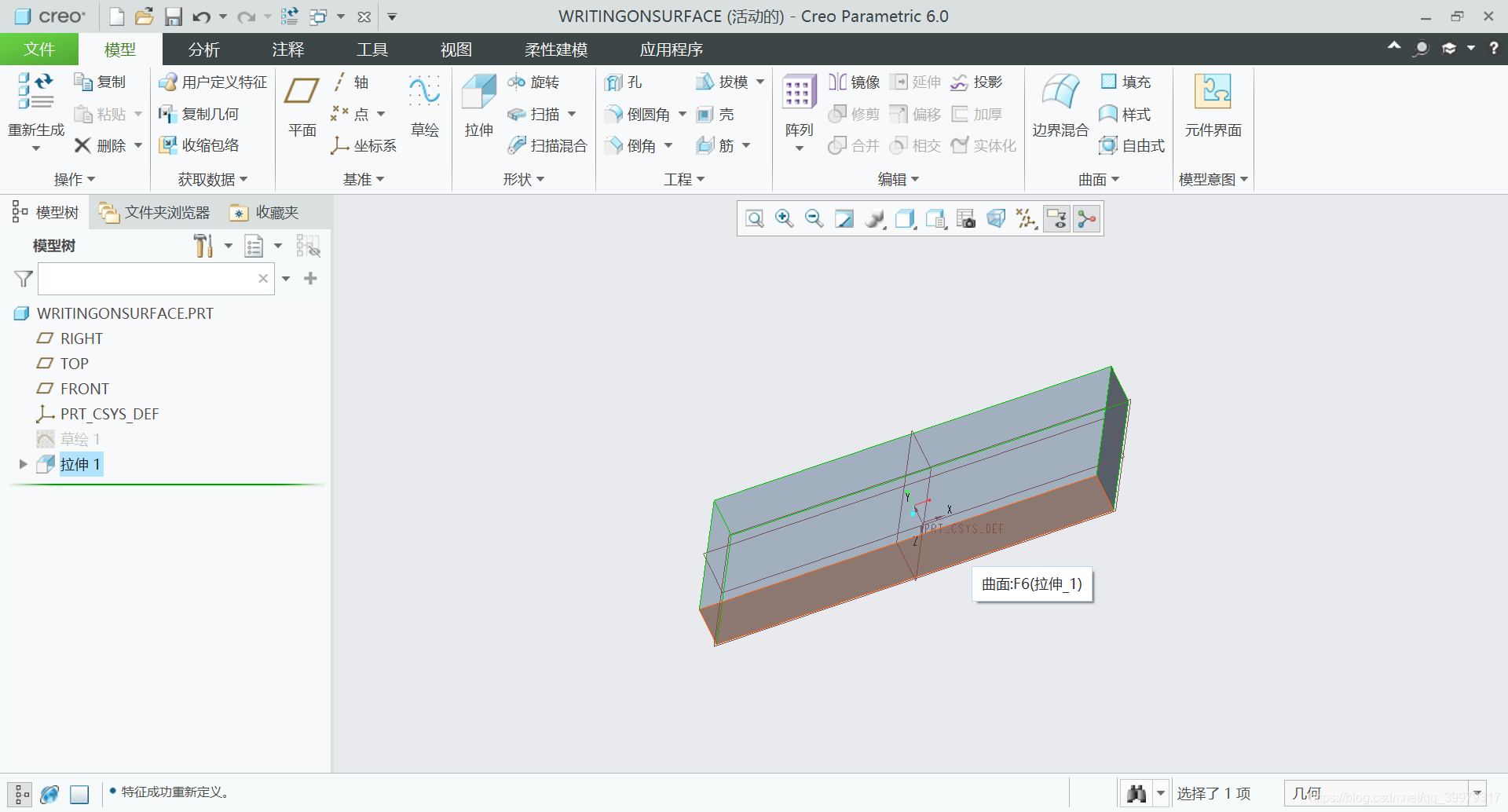

   3.拉伸出一个曲面
绘制曲面

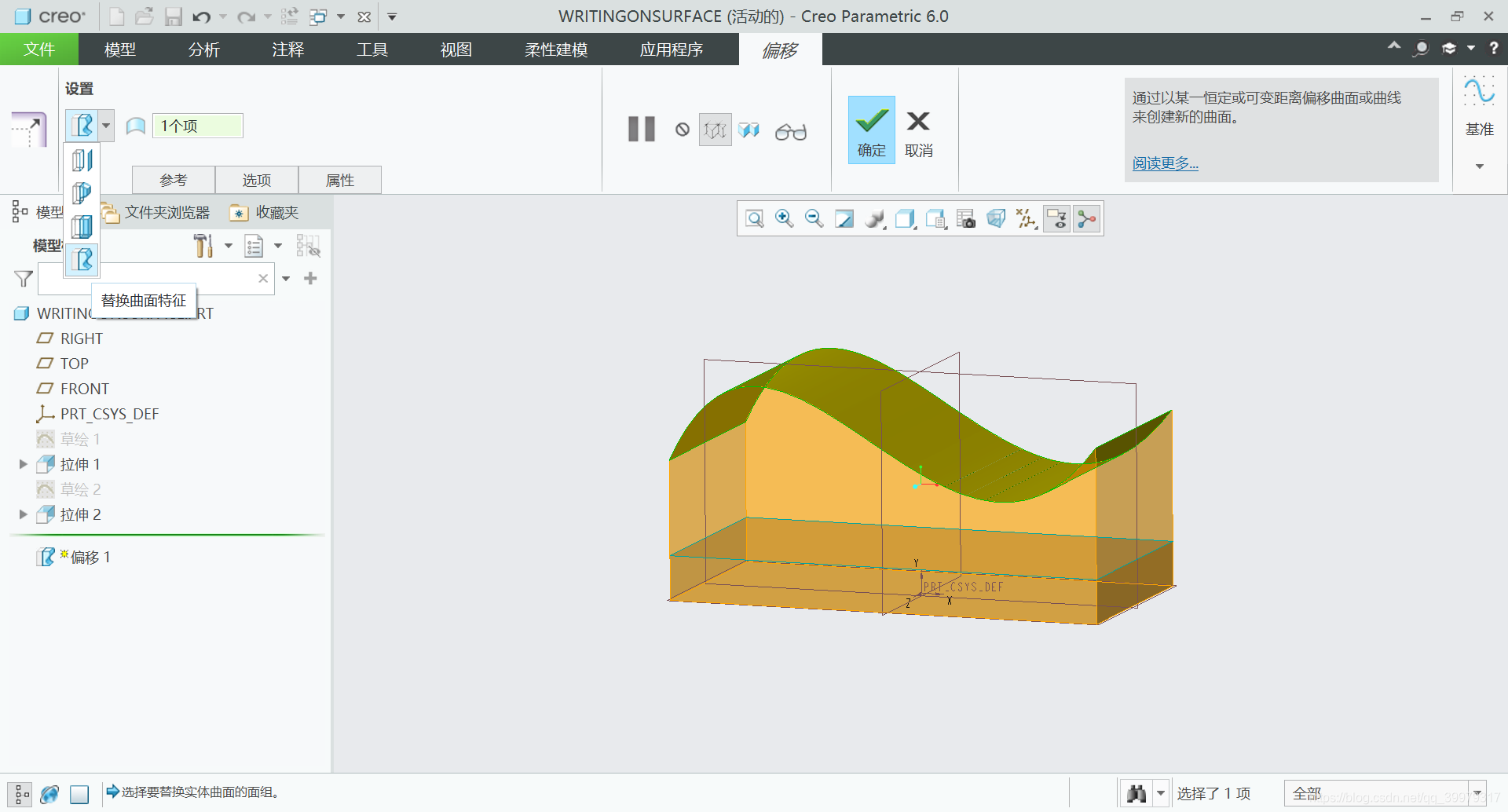

4.选中长方体的上表面,偏移到曲面构成一个实体

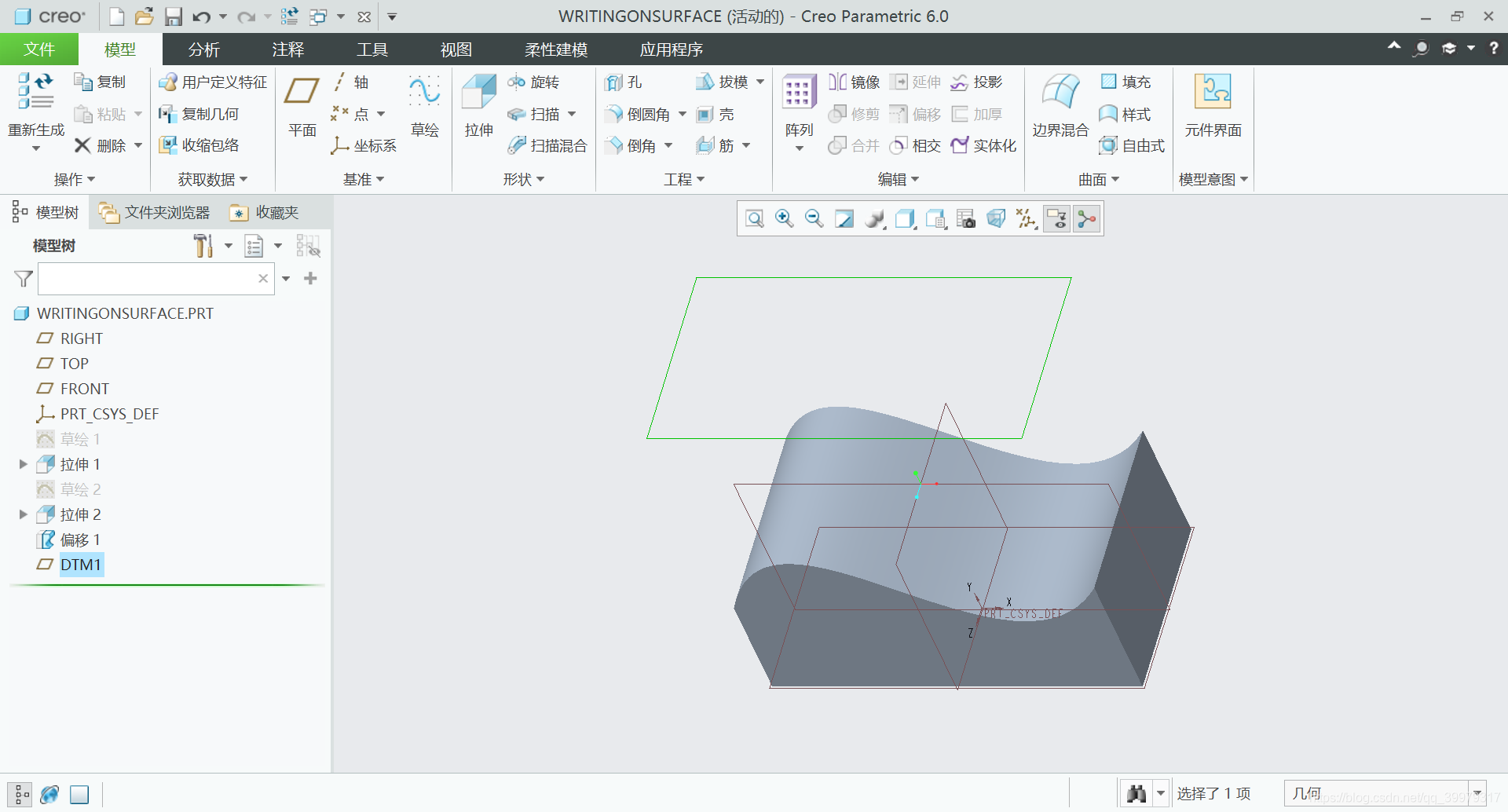

   5.创建一个平面新建一个平面

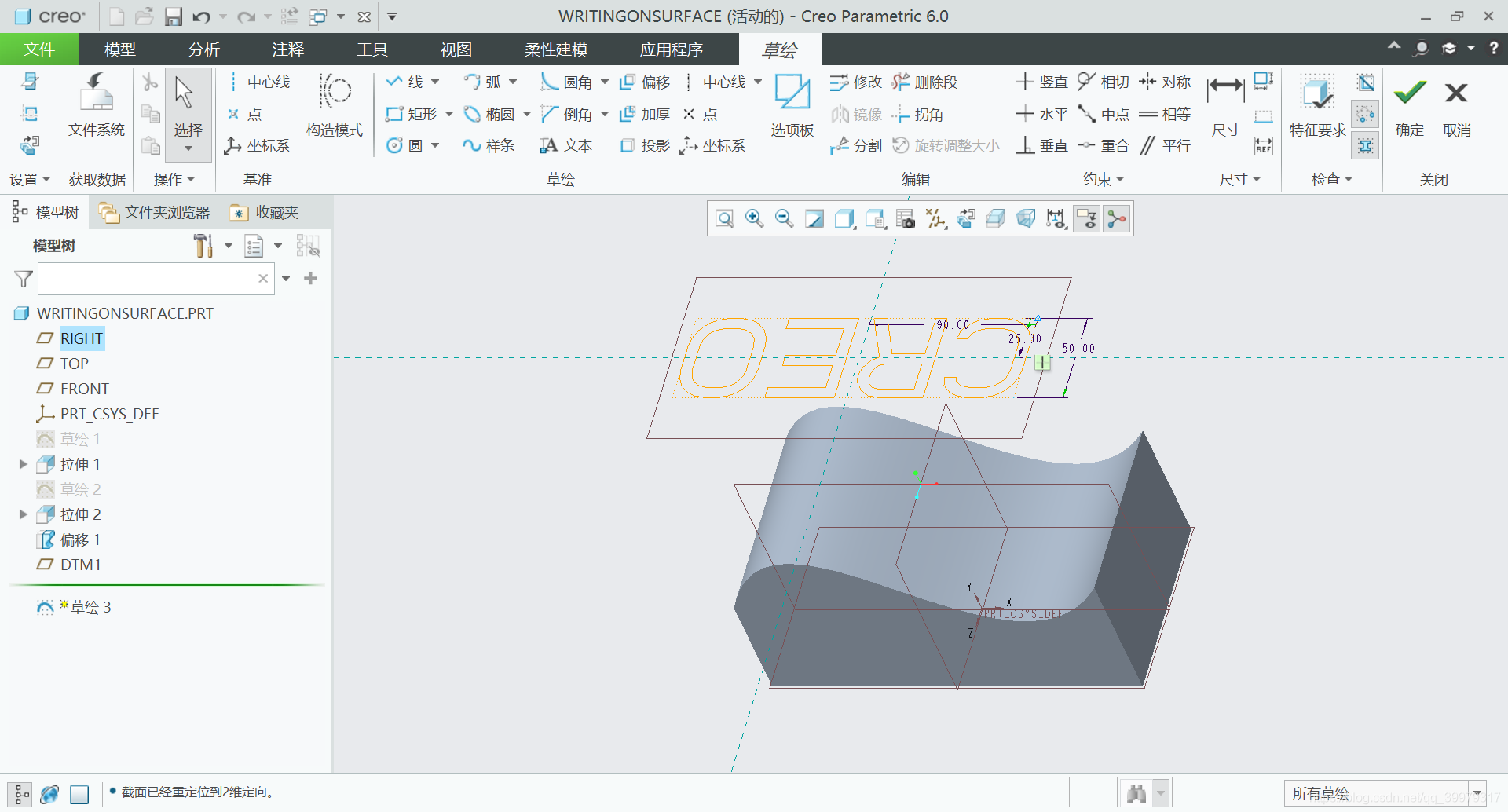

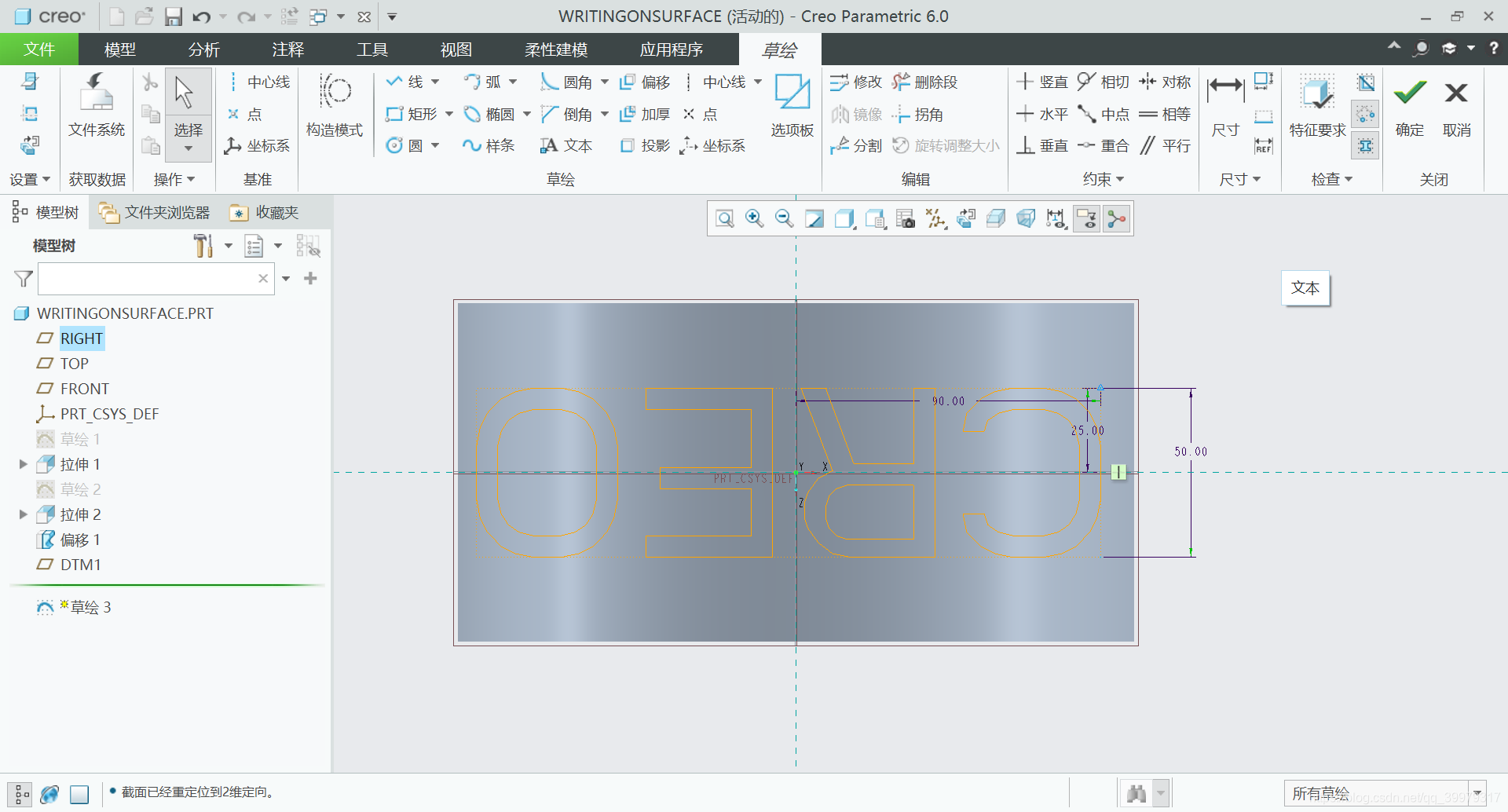

   6.在刚刚创建的平面上通过草绘写出所需内容
在刚刚创建的平面上写字
写字

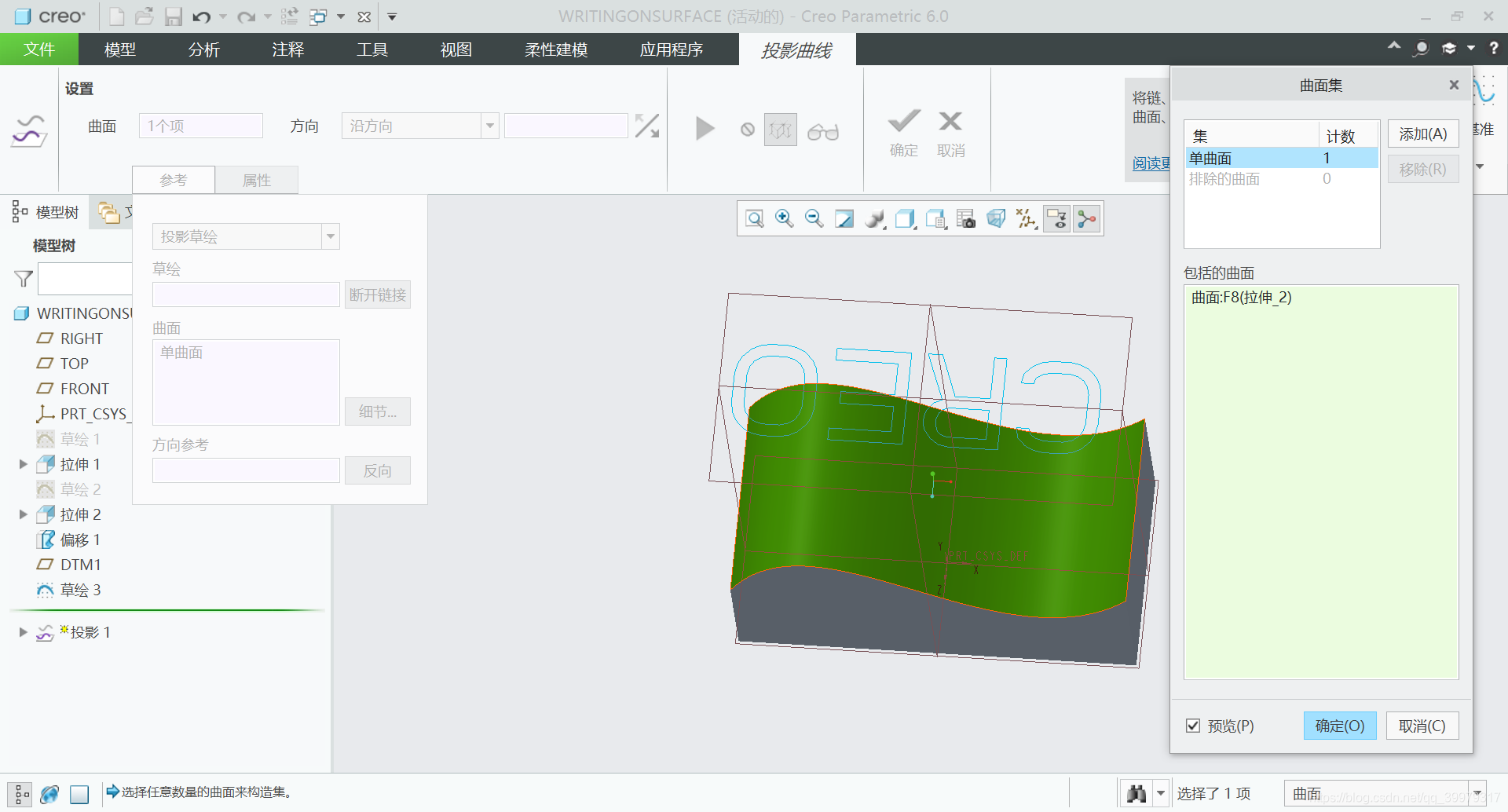

   7.投影到曲面上
投影到曲面上

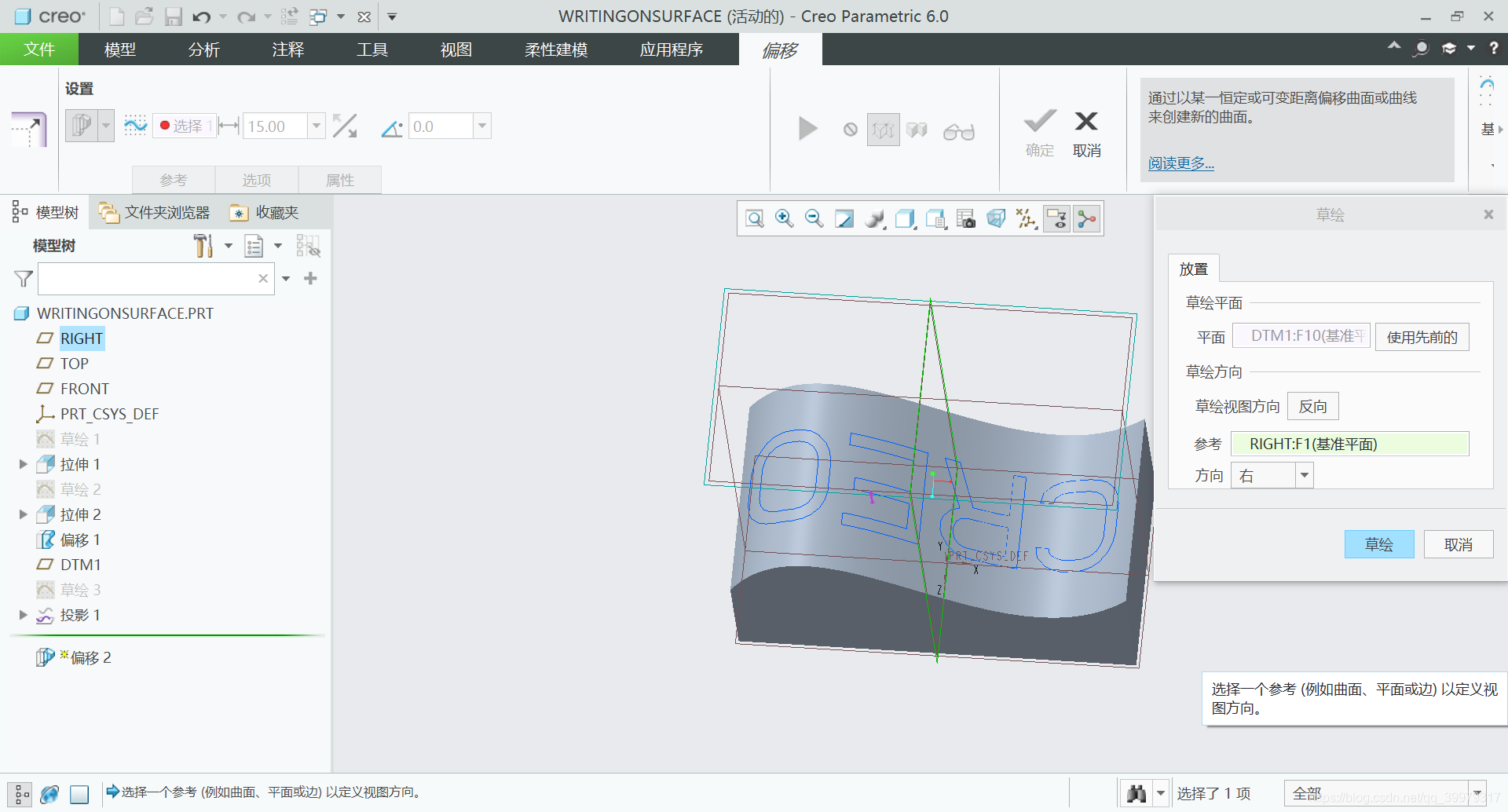

   8.偏移。选择具有拔模特征的偏移方式。点击参考,草绘平面为创建平面,参考平面为RIGHT面。
偏移

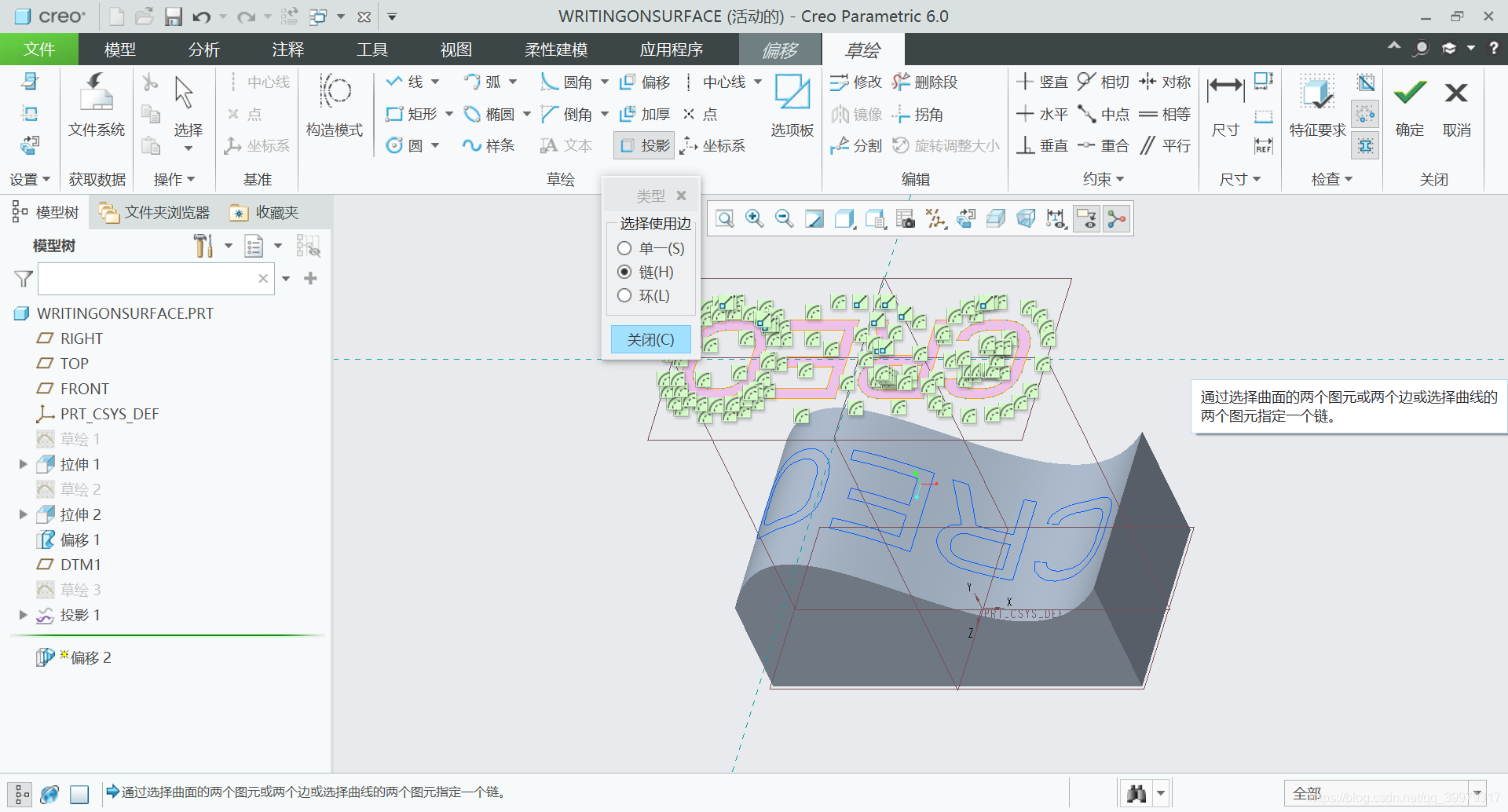

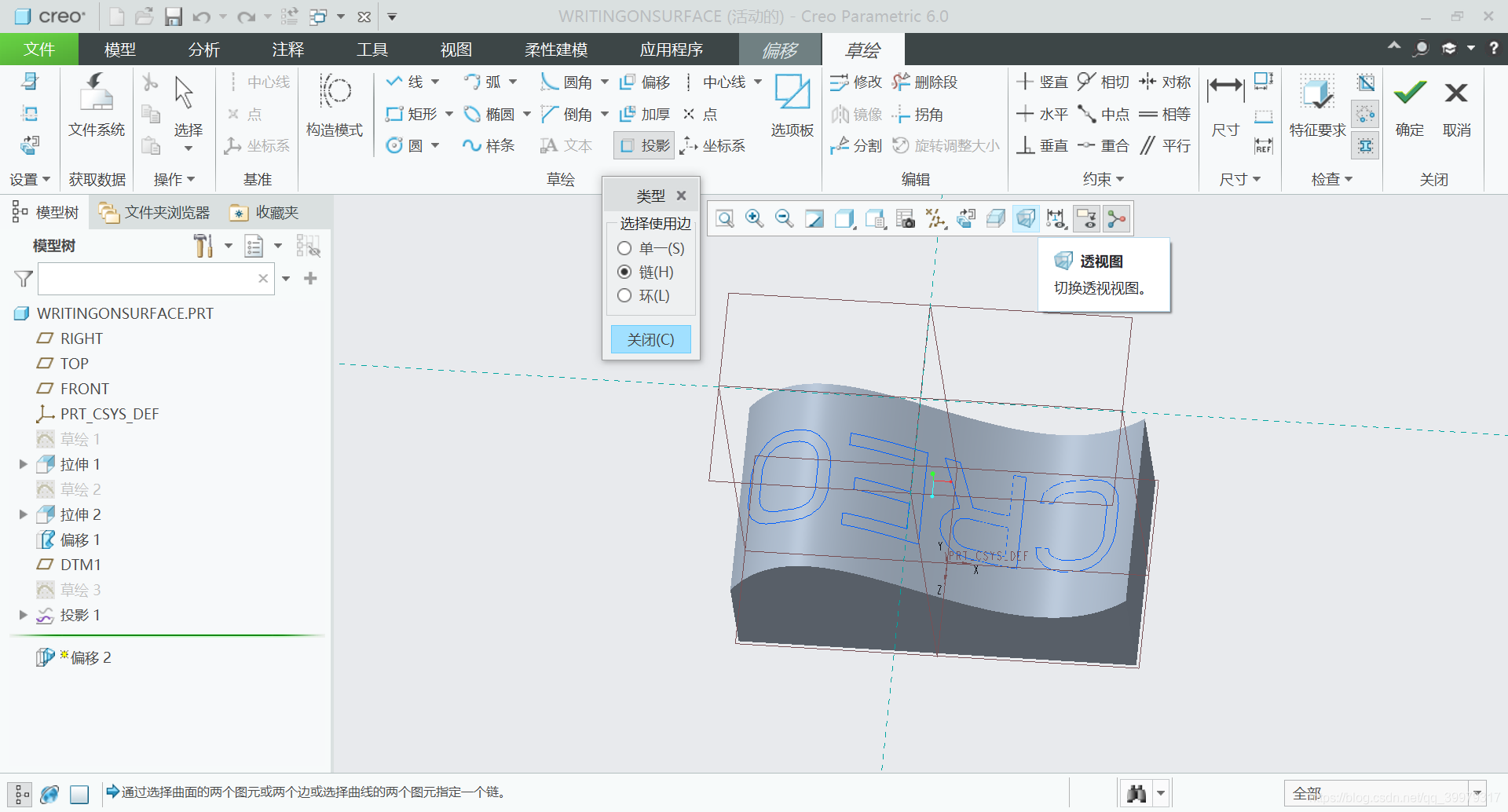

   9.1选择草绘中的偏移-链-所写字。此步一定要注意
选择草绘中的偏移-链-所写字

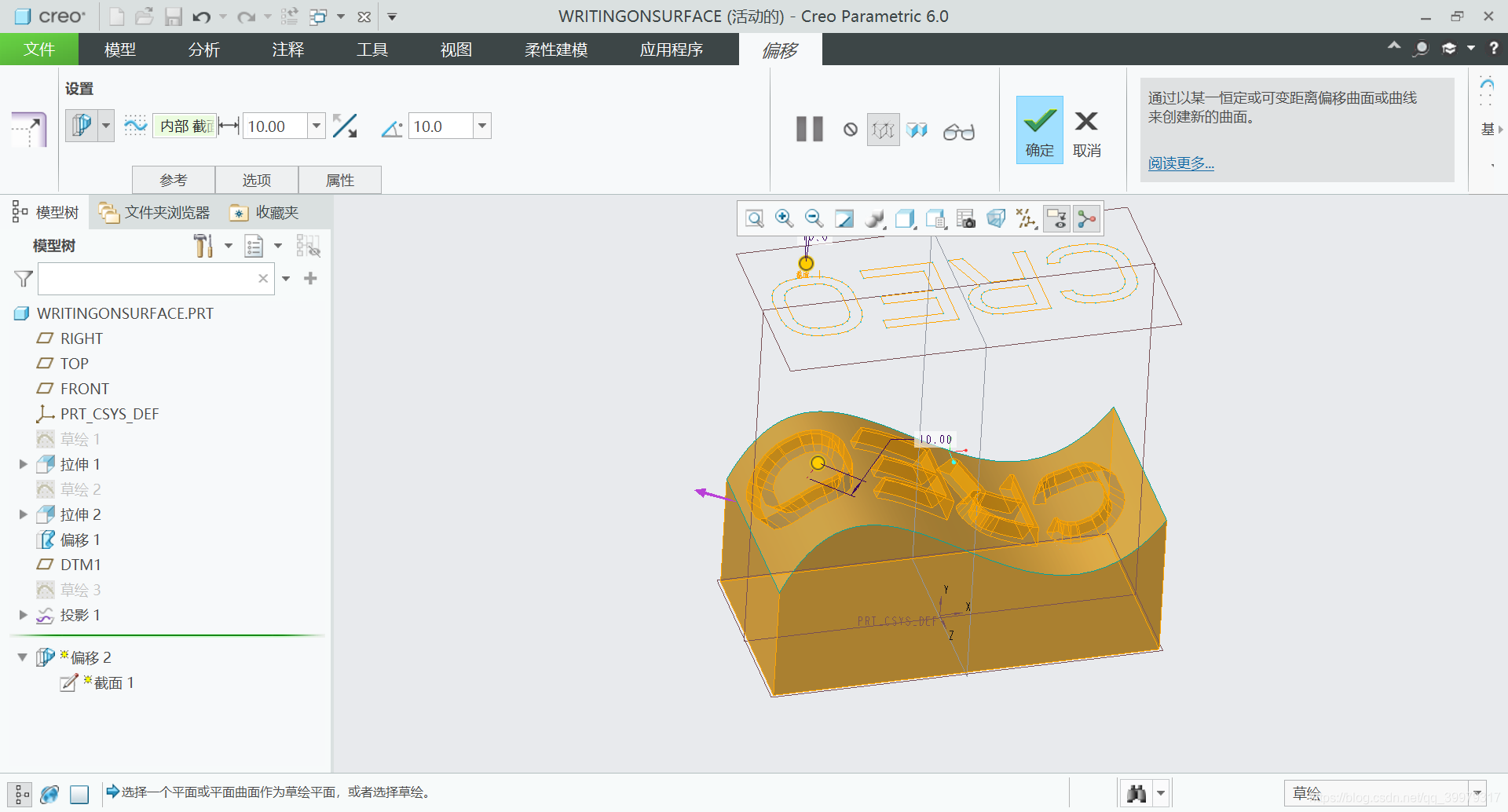

   9.2选择结果
偏移结果

   10.调整偏移参数
调整参数

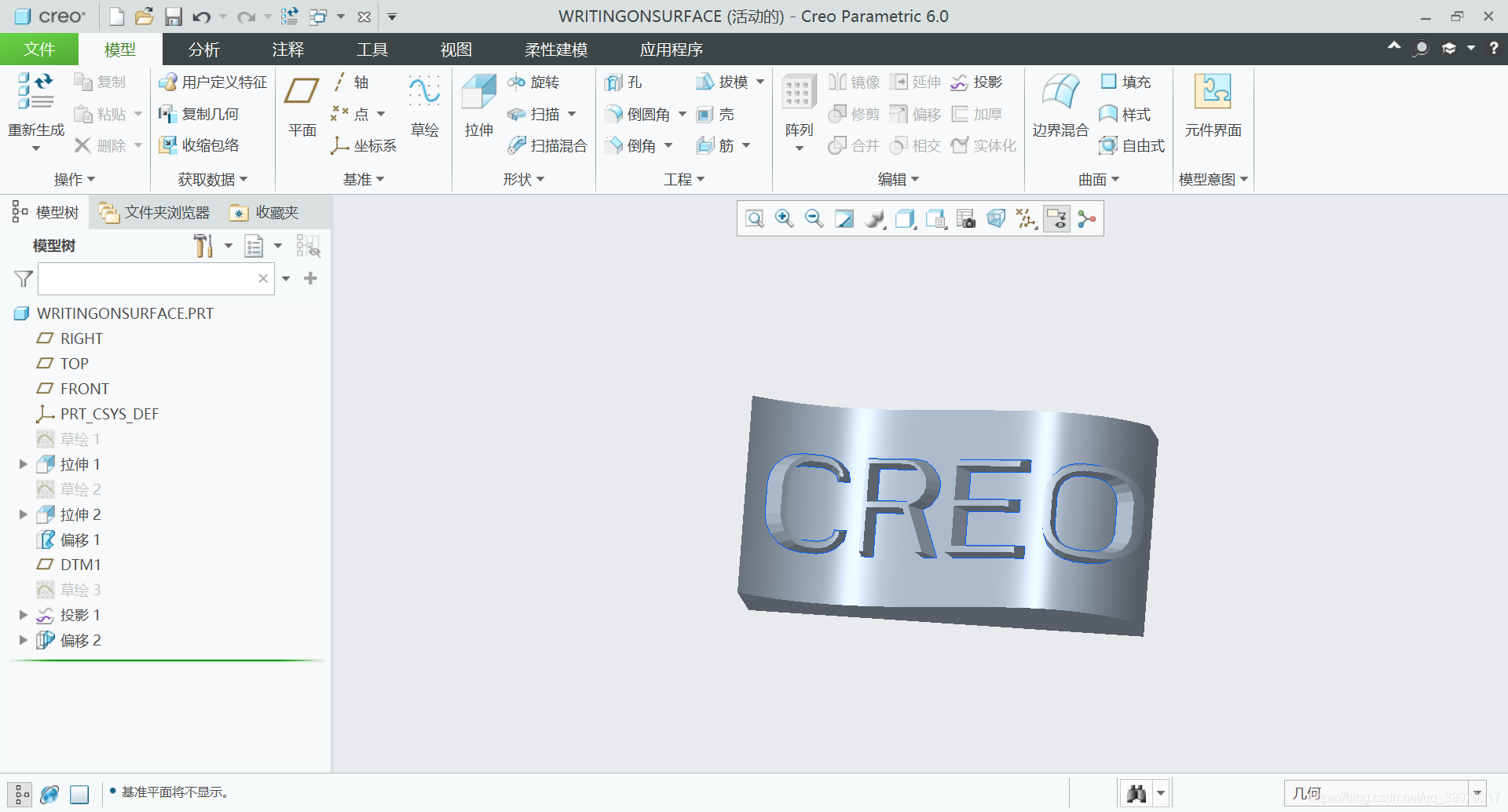

   11.成功!!!
成功
