UG建模教程：曲面上建模与修剪曲线技巧

作为一个UG的初学者来说，自己一开始对UG的感觉是，页面过于复杂，功能过于复杂，没有Creo软件那样精简和好操作。很多功能对初学者来说，操作性和实战性不尽人意。

言归正传，今天和大家分享下自己在使用中对UG的一些感悟，希望大家共同进步……

曲面建模——基准平面选择的重要性

曲面上建模不同于平面上建模，后者角膜起来相对容易，但外曲面上创建不规则形状时，难度系数增大。下面举例来说明：

曲面上建模

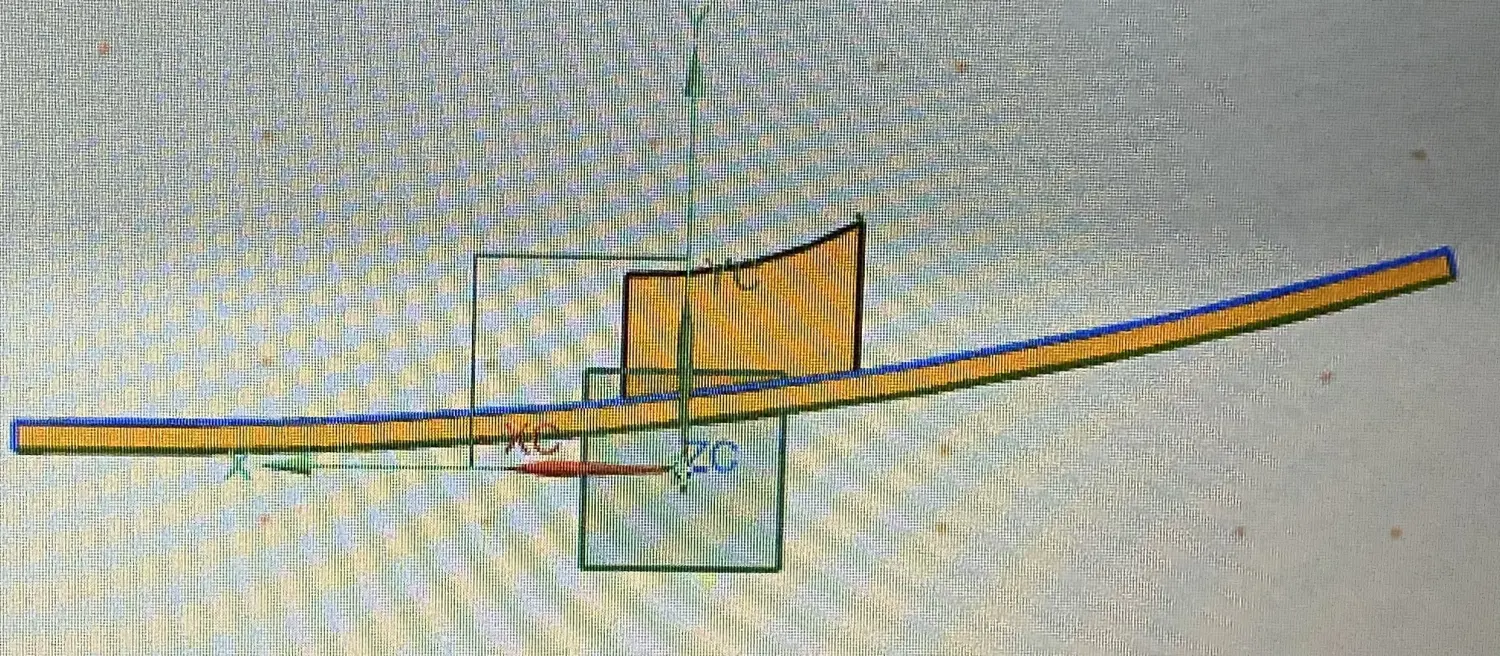

如图在曲面上创建绿色的挡板，基准平面是曲面，底座的形状也是不规则的，这种情况下，需要自己创建基准平面，如下图

在此创建的基准平面上拉伸，

然后，在线性阵列特征，底座就做出来了

在刚才新建的基准平面上继续建模拉伸，如下图

在草图绘制中，可能会遇到曲面长度不规则，需要修剪，但多余的曲线不是通过草图绘制，无法利用草图里的修剪，

此时，可以借助曲线——生产线，通过绘制边界曲线，对曲线进行修剪。修剪完成后，形成闭合曲线，再次拉伸，即可完成对挡板的建模。如下图

上述是自己在使用UG中自己的一些体会，和大家分享下。
