深入解析Altium Designer 集成库制作

一. 集成库的制作

1. 集成库的组成

集成库有四个文件组成,如下:

在这里插入图片描述

2.如何制作集成库

打开AD软件,然后新建工程。

在这里插入图片描述

然后保存工程为:命名

在这里插入图片描述

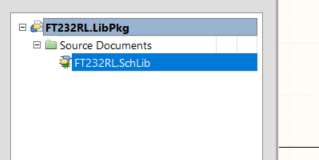

在工程下新建原理图元器件文件,右键工程,选择添加原理图库文件。

在这里插入图片描述

然后打开原理图面板

在这里插入图片描述

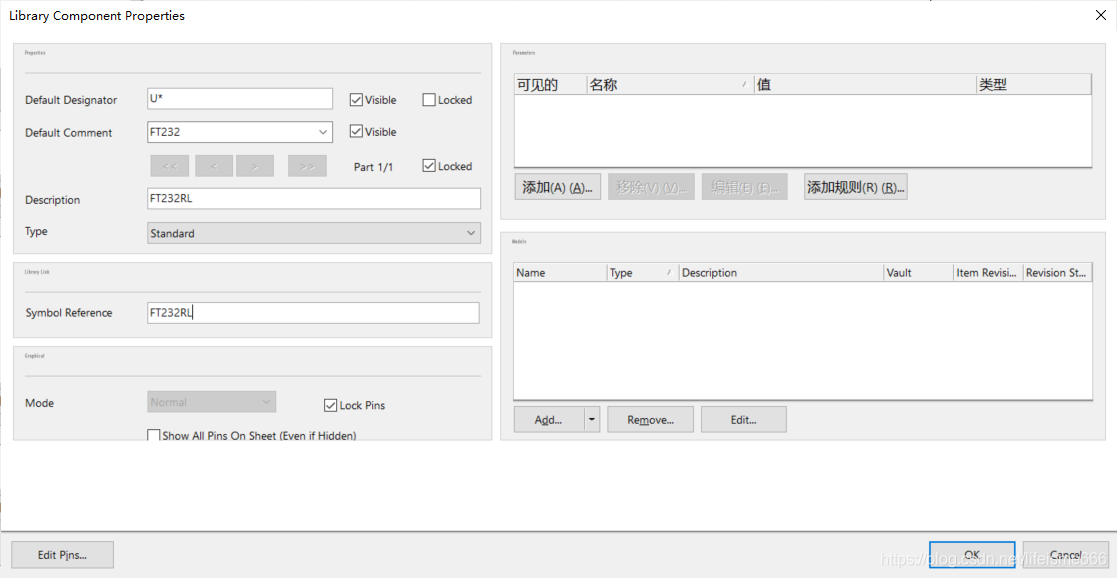

修改原理图器件名称,双击图中所示

在这里插入图片描述
在这里插入图片描述

查找芯片数据手册

在这里插入图片描述
在这里插入图片描述

选中上图的画矩形和画引脚,得到如下图:

在这里插入图片描述

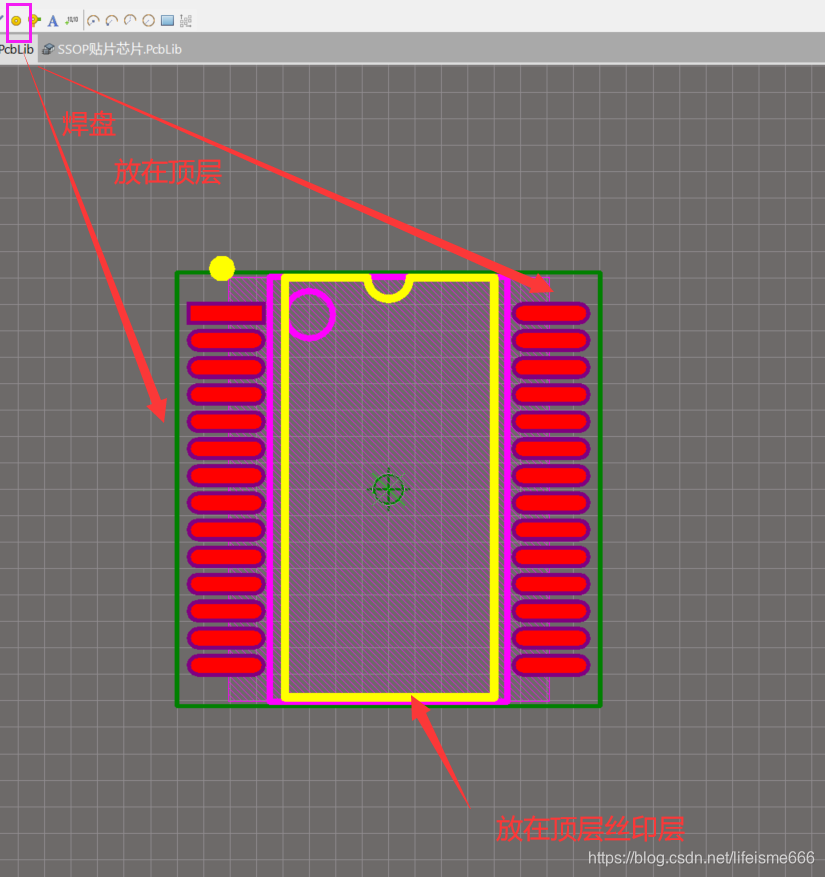

然后在工程下新建一个PCB封装库文件,根据数据手册制作相应的封装。

在这里插入图片描述

最后选中集成库工程,右键点击第一个,编译集成库文件,最后生成的集成库文件将自动放到右上角的库中。

在这里插入图片描述

最后调用生成的集成库即可
