主要用到的图层：

mechanical  机械层

keepout layer  禁止布线层

Signal layer 信号层

Internal plane layer 内部电源/接地层

top overlay 顶层丝印层

bottom overlay 底层丝印层

top paste  顶层助焊层

bottom paste  底层助焊层

top solder  顶层阻焊层

bottom solder  底层阻焊层

drill guide  过孔引导层

drill drawing  过孔钻孔层

multilayer  多层

图层详解：

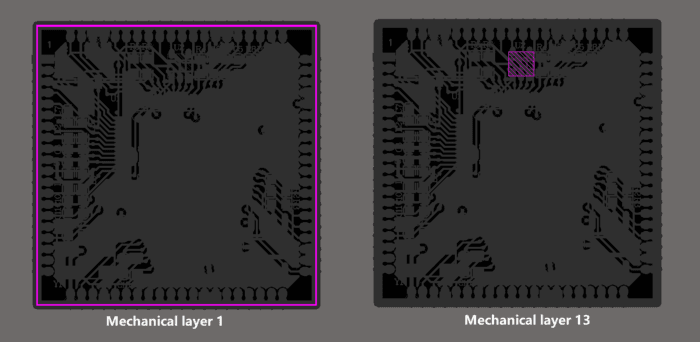

1.Mechanical layer(机械层)

Altium Designer提供了16个机械层，它一般用于设置电路板的外形尺寸，数据标记，对齐标记，装配说明以及其它的机械信息。这些信息因设计公司或PCB制造厂家的要求而有所不同。另外，机械层可以附加在其它层上一起输出显示。

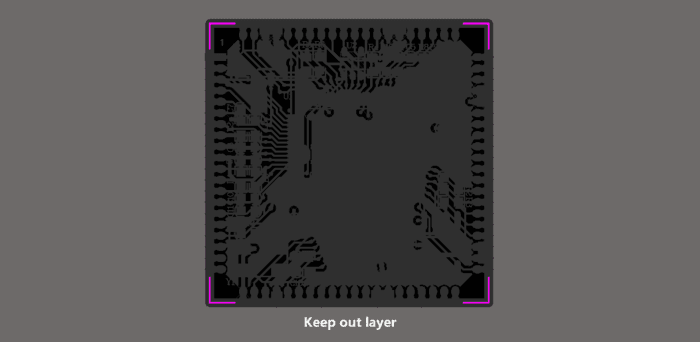

2.Keep out layer(禁止布线层)

用于定义在电路板上能够有效放置元件和布线的区域。在该层绘制一个封闭区域作为布线有效区，在该区域外是不能自动布局和布线的。

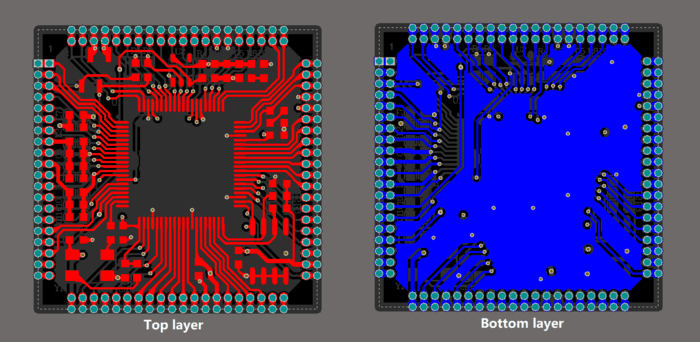

3.Signal layer(信号层)

信号层主要用于布置电路板上的导线。Altium Designer提供了32个信号层，包括Top layer(顶层)，Bottom layer(底层)和32个内电层。

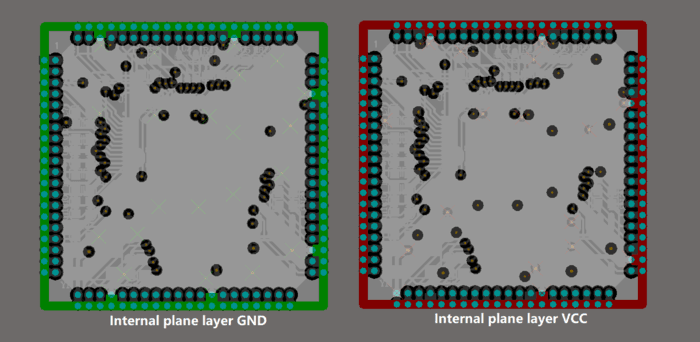

4.Internal plane layer(内部电源/接地层)

Altium Designer提供了32个内部电源层/接地层。该类型的层仅用于多层板，主要用于布置电源层和接地层。我们称双层板，四层板，六层板，一般指信号层和内部电源/接地层的数目。

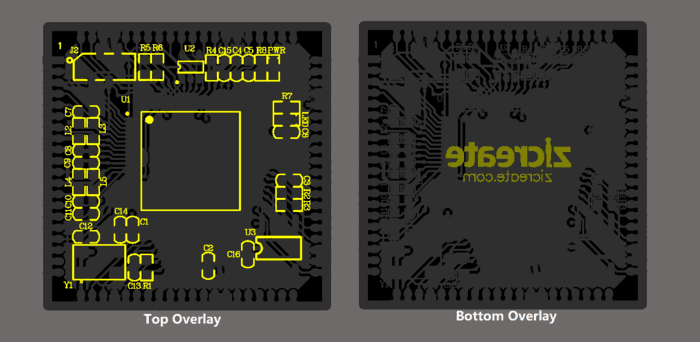

5.Silkscreen layer(丝印层)

丝印层主要用于放置印制信息，如元件的轮廓和标注，各种注释字符等。Altium Designer提供了Top Overlay（顶层丝印层）和Bottom Overlay（底层丝印层）两个丝印层。

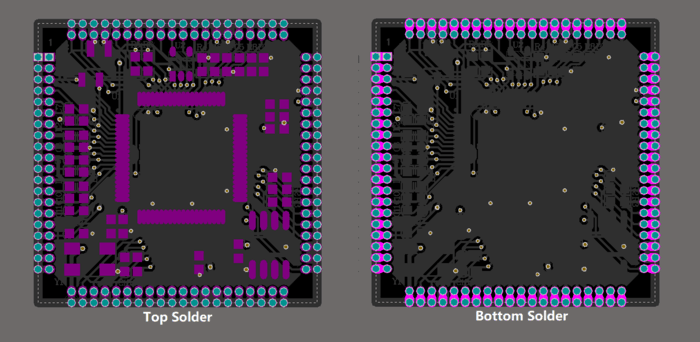

6.Solder mask layer(阻焊层)

在焊盘以外的各部位涂覆一层涂料，我们通常用的有绿油、蓝油等，用于阻止这些部位上锡。阻焊层用于在设计过程中匹配焊盘，是自动产生的。阻焊层是负片输出，阻焊层的地方不盖油，其他地方盖油。Altium Designer提供了Top Solder(顶层)和Bottom Solder(底层)两个阻焊层。

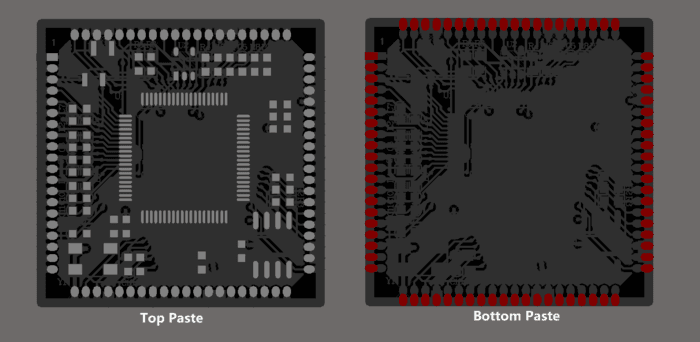

7.Paste mask layer(助焊层，SMD贴片层)

它和阻焊层的作用相似，不同的是在机器焊接时对应的表面粘贴式元件的焊盘。Altium Designer提供了Top Paste(顶层助焊层)和Bottom Paste(底层助焊层)两个助焊层。主要针对PCB板上的SMD元件。在将SMD元件贴PCB板上以前，必须在每一个SMD焊盘上先涂上锡膏，在涂锡用的钢网就一定需要这个Paste Mask文件,菲林胶片才可以加工出来。Paste Mask层的Gerber输出最重要的一点要清楚，即这个层主要针对SMD元件，同时将这个层与上面介绍的Solder Mask作一比较，弄清两者的不同作用，因为从菲林胶片图中看这两个胶片图很相似。

阻焊层和助焊层的区分

阻焊层：solder mask，是指板子上要上绿油的部分；因为它是负片输出，没有阻焊层的区域都要上绿油，所以实际上有solder mask的部分实际效果并不上绿油。

助焊层：paste mask，是机器贴片时要用的，是对应所有贴片元件的焊盘的，大小与toplayer/bottomlayer层一样，是用来开钢网漏锡用的。

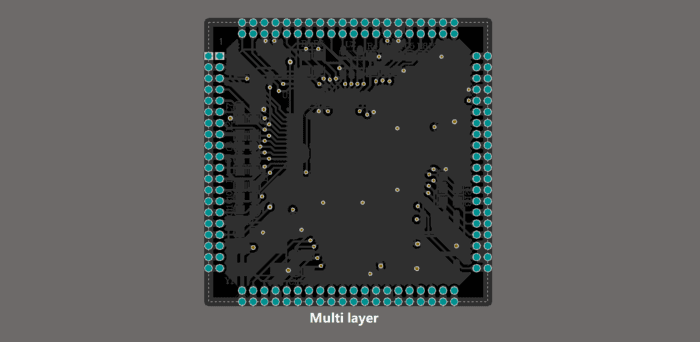

8.Multi layer(多层)

电路板上焊盘和穿透式过孔要穿透整个电路板，与不同的导电图形层建立电气连接关系，因此系统专门设置了一个抽象的层—多层。一般，焊盘与过孔都要设置在多层上，如果关闭此层，焊盘与过孔就无法显示出来。

9.Drill layer(钻孔层)

钻孔层提供电路板制造过程中的钻孔信息(如焊盘，过孔就需要钻孔)。Altium Designer提供了Drill gride(钻孔指示)和Drill drawing(钻孔)两个钻孔层。
