【Altium Designer】PCB各层功能简介

1.Signal Layer（信号层）：主要用于放置元件和走线。

   —Top Layer：顶层

   —Bottom Layer：底层

   —Mid Layer：中间信号层

   2.Mechanical Layer（机械层）

   3.Keep-Out Layer：禁止布线层。可用于自定义截取所需板子的尺寸。

   4.solder阻焊层和paste锡膏层

   paste是锡膏层，会比焊盘小， 物理 效果是开钢网刷锡膏

   solder是阻焊层，会比焊盘大，因为是负片，所以画过的地方不被绿油覆盖。物理效果是绿油层

   开窗是作用在solder层，譬如在Top Layer开窗，只需要在Top Solder层上放置和导线相同的Line就可以了。

   —Top Paste：顶层助焊层/焊膏层/钢网层。

   —Bottom Paste：底层助焊层/锡膏层/钢网层。

   —Top Solder：顶层阻焊层/绿油层。

   —Bottom Solder：底层阻焊层/绿油层。

5.Drill Guide：钻孔定位层，焊盘及过孔的钻孔的中心定位 坐标 层（注意是中心），主要用于绘制钻孔图。

   6.Drill Drawing：钻孔描述层，焊盘及过孔的钻孔尺寸孔径尺寸描述层。

   7.Silkscreen Layers（丝印层）：该层用于放置元件标号、说明文字等，以方便 焊接 和维护电路板时查找器件。在印制电路板上放置元件时，该元件的编号和轮廓线将自动放置在丝印层上。

   Top Overlay 顶层丝印层

   Bottom Overlay 底层丝印层

一一一一一一一一一一一一一一一一一一一一一一一一一一

PS：开窗的作用

   开窗是个专业术语，你可以简单的理解为“去掉绿油，把铜皮裸露”。

   开窗之前：所有非焊盘的地方盖上油墨。

开窗之后：在需要的信号层，用solder层画线，即可进行去油墨的处理，即为开窗。

图1	图2 导线开窗用途一：例如这个板子中的蛇形天线，就是导线开窗后的效果。

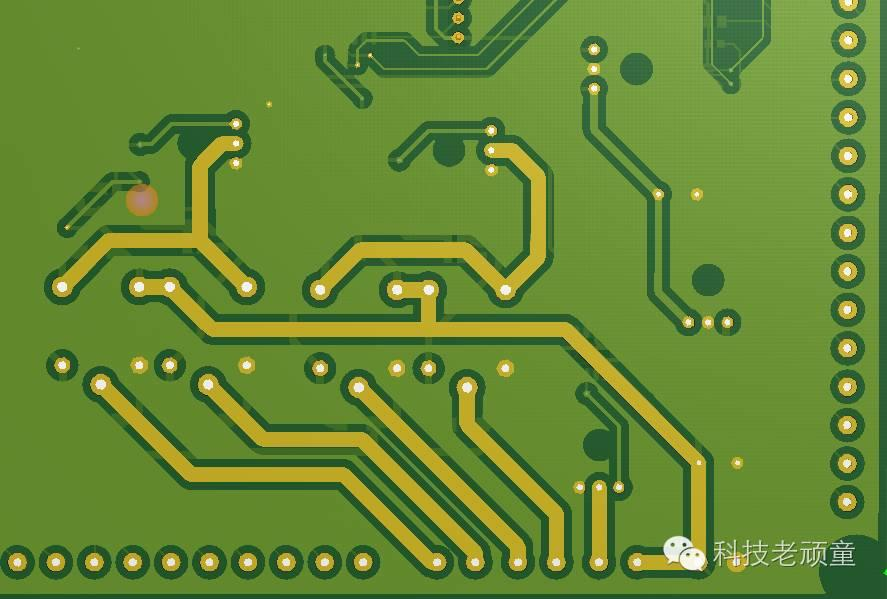

导线开窗用途二：把需要过大电流的导线开窗，就可以镀锡加粗，以便通过大电流。

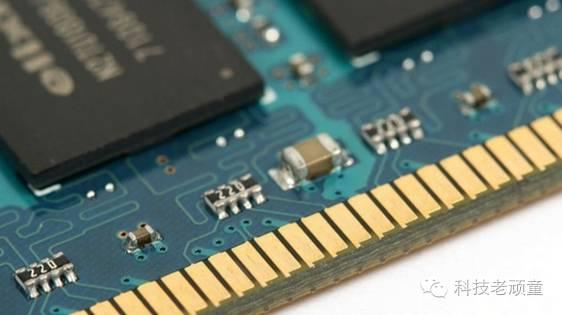

导线开窗用途三：金手指

导线开窗用途四：实现 类  似丝印的效果，更加高大上，而且不增加成本
