数学建模中其实少不了图形，MATLAB其实画图功能也是数学建模中不可或缺的一部分，今天就给大家详细介绍常见的MATLAB画图指令。

1.绘制单个图形

plot(x,y)：

以x为横坐标、y为纵坐标绘制二维图形，x,y是同维数的向量；

plot(y)：

相当于x=[1,2,…,length(y)]时情形

如果想给图形添加颜色，

plot(x,y,‘颜色＋线型＋点形’)

plot(x,y,‘颜色＋线型＋点形’,x,y,‘颜色＋线型＋点形’,… )

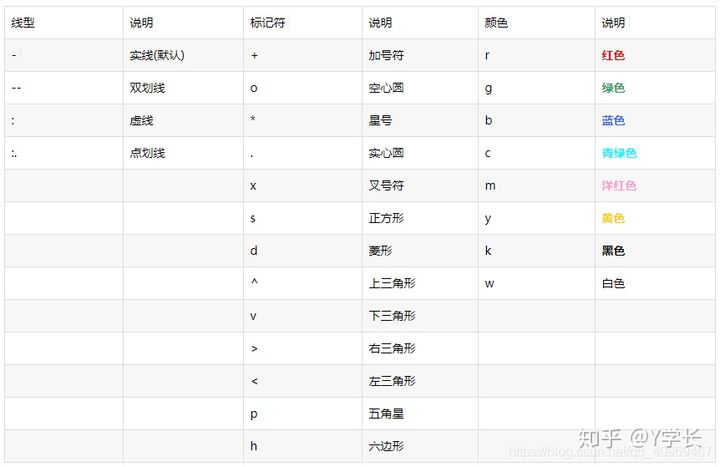

具体的颜色和线型标识如下所示：

2.绘制多个图形

第一种方法：

plot(x,[y1;y2;…]),

x是横坐标向量，[y1;y2;…]是由若干函数的纵坐标拼成的矩阵；

第二种方法：

plot(x1,y1), hold on,

plot(x2,y2), hold off

第三种方法：

plot(x1,y1,x2,y2,…)

第四种方法：

plotyy，两个坐标系，用于绘制不同尺度的函数。

3.绘制三维图形

mesh(X,Y,z) ：

在三维空间中绘出由(X,Y,z)表示的曲面；

meshz(X,Y,z)：

除了具有mesh的功能外，还画出上下高度线，

meshc(X,Y,z)：

除了具有mesh的功能外，还在曲面的下方画出函数z=f(x,y)的等值线图，

surf(X,Y,z)：

n也是三维绘图指令，与mesh的区别在于mesh绘出彩色的线，surf绘出彩色的面。

contour(X,Y,z,n)：

n条等高线，n可缺省；

contourf(X,Y,z,n)：

等值线间用不同的颜色填满，有更好的视觉效果；

contour3(X,Y,z,n)：

在三维空间画出等值线图；

colorbar：

将颜色与函数值对应起来显示在图中。
