MATLAB绘图艺术：从基础到进阶的全面指南

最近使用MATLAB软件发现了一种图形呈现方法，做此分享：

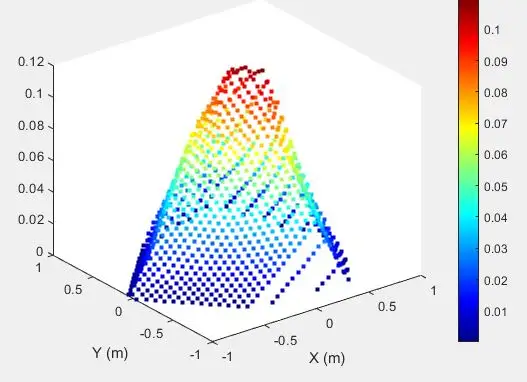

效果如下：

处理数据，存放到x7，y7，k7 数组

绘制空间三维点图并着色

scatter3(x7,y7,k7,15,c,'filled','s')

设置坐标轴范围

xlim([-1 1]);

ylim([-1 1]);

设置坐标题注

xlabel('X (m)');

ylabel('Y (m)');

grid off

设置标准颜色

colormap jet

h=colorbar;

set(get(h,'Title'),'string','****','fontsize',10);

设置坐标轴字体大小

set(get(gca,'XLabel'),'FontSize',11);

set(get(gca,'YLabel'),'FontSize',11)

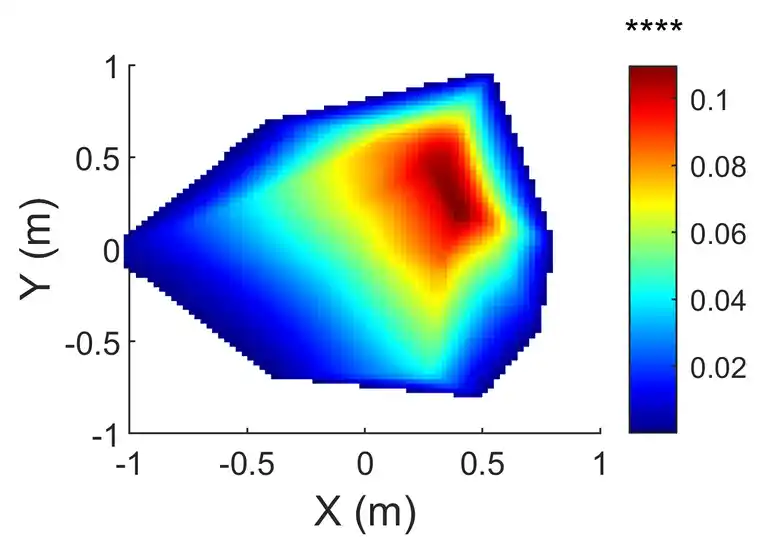

切换至俯视图

view(0,90)

设置图片大小

set(gcf,'unit','centimeters','position',[3 5 7 5])

set(gca,'Position',[.17 .2 .62 .68]);

设置图片输出位置、格式和清晰度

fileout = "C:\Users\Administrator\Desktop\1.tif";

print(gcf,fileout,'-r500','-dtiff');
