MATLAB绘图基础：plot()函数的使用

这一次讲解一个比较简单的函数——plot()。顾名思义，就是绘制曲线函数。这次由于代码稍微长了一点，在M文件里编写。

1. 新建M文件

新建M文件

之前一期说过一种定义简单函数的方法——Anonymous Function。当需要定义复杂函数时，就需要新建M文件了。具体方法也许会再发专栏讲讲，大概率可能懒得做。

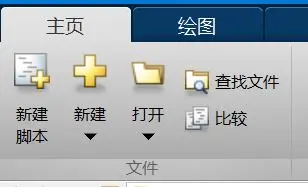

新建M文件很简单，直接点击新建脚本就行。

2.编写代码，运行代码

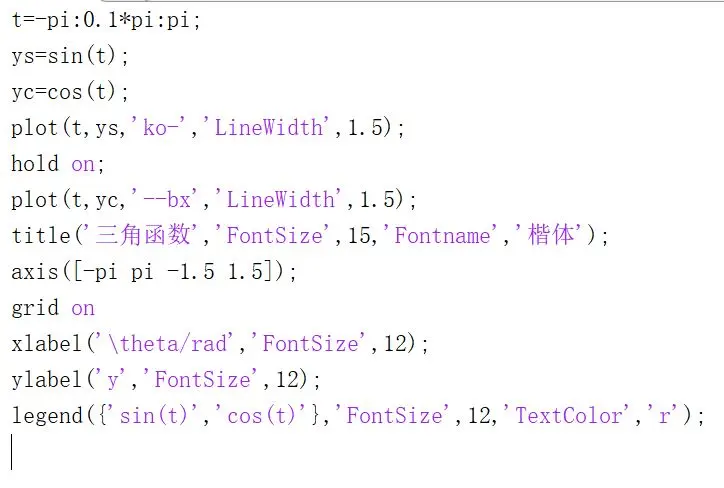

plot函数

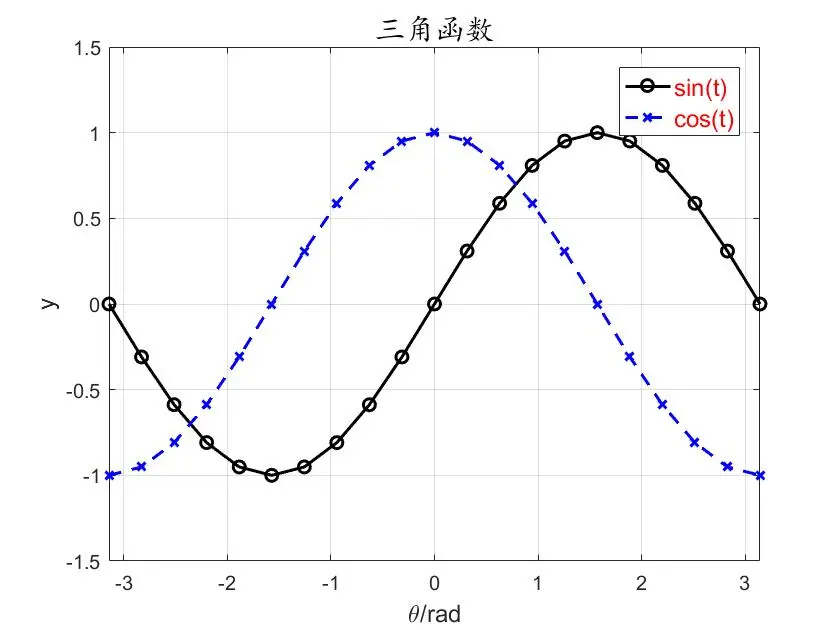

绘制的曲线

这次代码比较长，就简单讲讲各行代码的作用：

3.变量和自变量

t=-pi:0.1*pi:pi; ys=sin(t); yc=cos(t);

变量和自变量的定义很简单，简单也意味可操作空间不大（功能不强）。所有变量都会以一种统一的格式——矩阵表示（UP是这样理解的，不一定准确）。矩阵运算有比较简单的+，-，*，/也有一些其他运算（如./），这里不详细讲。

4.plot函数

plot(t,ys,'ko-','LineWidth',1.5); hold on; plot(t,yc,'--bx','LineWidth',1.5);

plot(t,ys)是以t为自变量（横轴），ys为因变量（纵轴）绘制函数曲线。后面跟的'LineWidth',1.5意思是设置线宽为1.5。

'ko-'设置线型（详细见下文附录部分）为-，颜色（详细见下文附录部分）为黑色，点标记（详细见下文附录部分）为o，这里可以改变顺序。

hold on意味着后续绘制的曲线和这条曲线处于同一图中。如果不用hold on，绘制出的就只有cos(t）。

5.标题

title('三角函数','FontSize',15,'Fontname','楷体');

设置标题为三角函数，字号15，字体楷体。

6.坐标轴

axis([-pi pi -1.5 1.5]); grid on；

xlabel('\theta/rad','FontSize',12); ylabel('y','FontSize',12);

设置x轴范围-pi~pi，设置y轴范围-1.5~1.5，添加网格线。x轴标注\theta/rad，\theta表示特殊字符（详细见下文附录部分），字号12。y轴标注同理。

7.曲线标注

legend({'sin(t)','cos(t)'},'FontSize',12,'TextColor','r');

标注第一条曲线为sin(t)，第二条曲线为cos(t)，字号12，字体颜色红色。

8.附录

附录内容来自MATLAB帮助文档。

线型

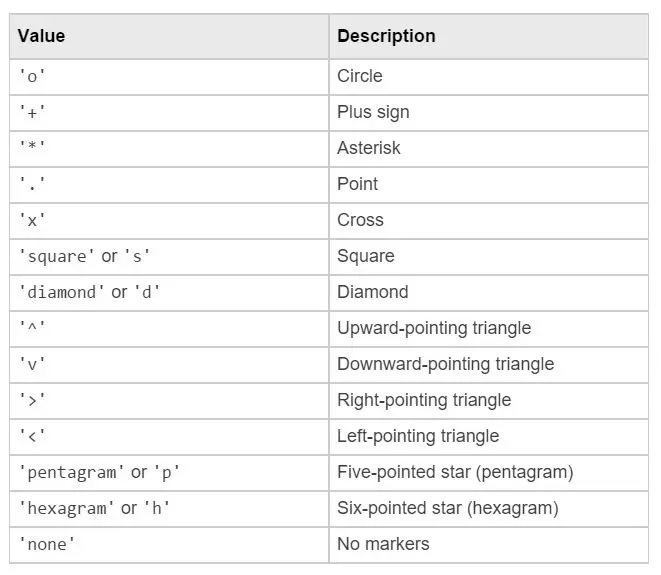

点标记

颜色

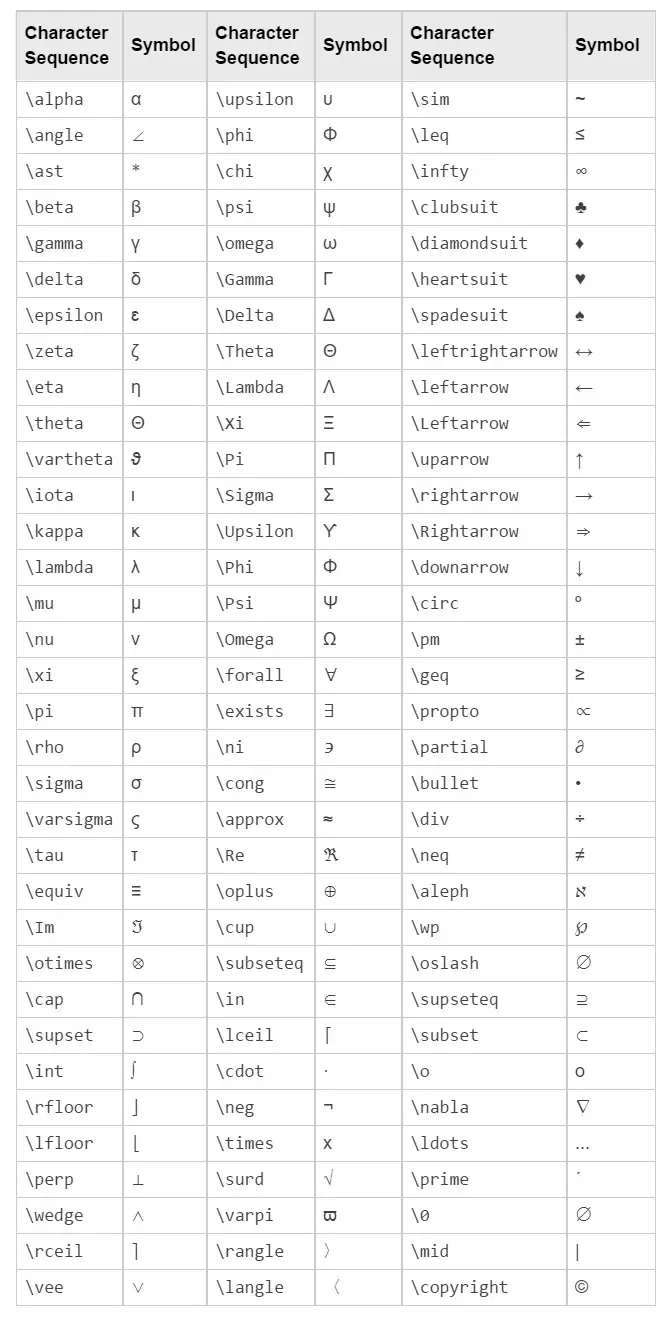

特殊字符
