MATLAB实用技巧与高效方法分享

如何在MATLAB中画一个矩形

函数直击

plot

line

这里用到的其实plot更基础的画法，关于点和线的画法

plot(xdata,ydata),plot画图时一般要传入想要的数据点，或者说是点集，即（xdata，ydata）

这里不难想到这两个向量的维度要匹配

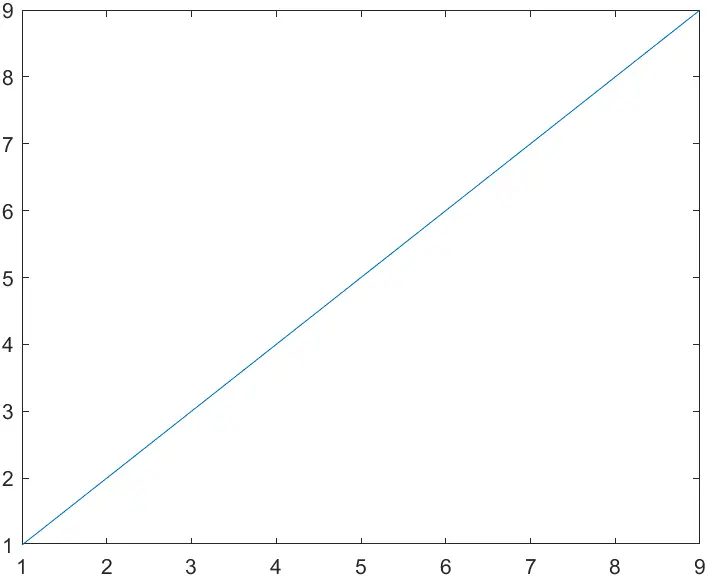

plot(1:9)

这里只使用了一个参量，是因为默认xdata是从1开始，步长为1，相当于plot(1:1:length(1:9),1:9)

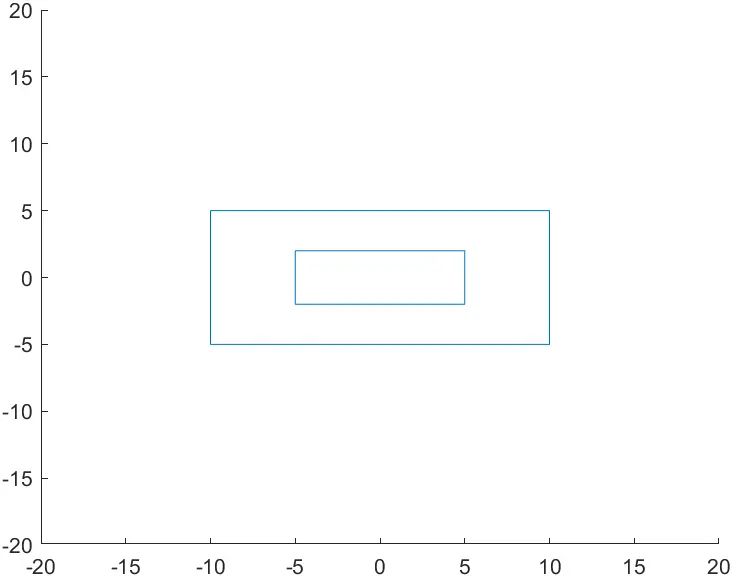

有了以上的经验，我们不难画出一个矩形

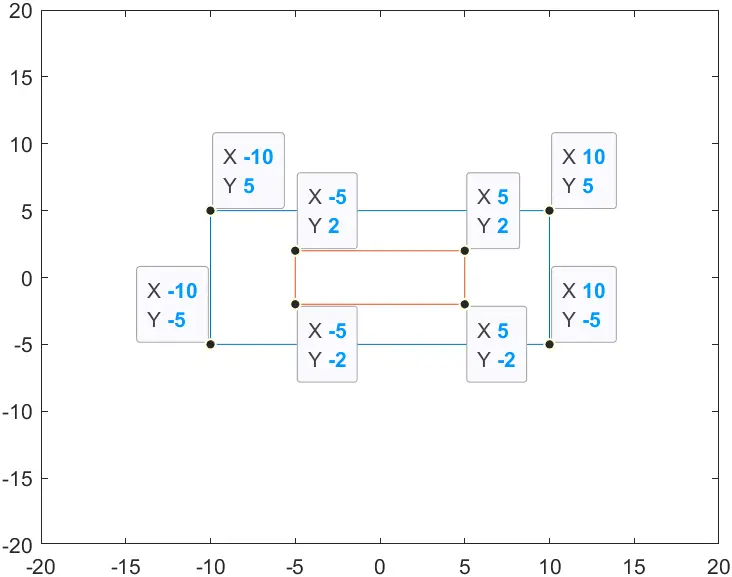

我们来关注一下它的形成过程

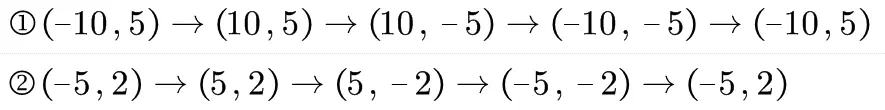

注意起点和终点

这样 ，很容易就能确认xdatas和ydatas

代码如下：

>> x1 = [-10 10 10 -10 -10];

>> y1 = [5 5 -5 -5 5];

>> x2 = [-5 5 5 -5 -5];

>> y2 = [2 2 -2 -2 2];

>> plot(x1,y1,x2,y2)

>> axis([-20 20 -20 20])

之前卖了一个关子，line函数也有同样的功能，只不过它只允许传入一组数据点

废话不多说，一起来看一看

x1 = [-10 10 10 -10 -10];

y1 = [5 5 -5 -5 5];

x2 = [-5 5 5 -5 -5];

y2 = [2 2 -2 -2 2];

line(x1,y1)

hold on

line(x2,y2)

axis([-20 20 -20 20])

line函数

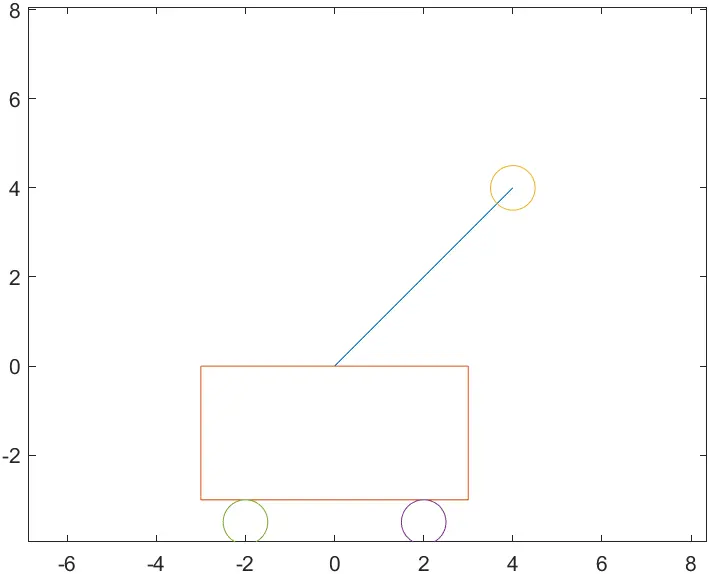

接下来我们来画一个倒立摆

在画之前，我们来画一个圆，我们规定它的圆心为(5,5),半径为3

circle

接下来

%% plot the arm of the pendulum

x1 = [0 4];

y1 = [0 4];

plot(x1,y1)

axis([-6 6 -4 8])

hold on

%% plot the rectangles

x2 = [-3 3 3 -3 -3];

y2 = [0 0 -3 -3 0];

plot(x2,y2)

%% plot the three circles

t = 0:0.01:2*pi;

x3 = 4 + 0.5*sin(t);

y3 = 4 + 0.5*cos(t);

x4 = 2 + 0.5*sin(t);

y4 = -3.5 + 0.5*cos(t);

x5 = -2 + 0.5*sin(t);

y5 = -3.5 + 0.5*cos(t);

plot(x3,y3,x4,y4,x5,y5)

axis equal
