MATLAB绘图的基础步骤与技巧

利用 MATLAB 绘制图形大致分为如下 7 个步骤：

（1）数据准备。主要工作是产生自变量采样向量，计算相应的函数值向量。

（2）选定图形窗口及子图位置。在默认情况下，MATLAB 系统绘制的图形为 figure.1、

figure.2……

（3）调用绘图函数绘制图形，例如 plot 函数。

（4）设置坐标轴的范围、刻度及坐标网格。

（5）利用对象属性值或者图形窗口工具栏设置线型、标记类型及其大小等。

（6）添加图形注释，例如图名、坐标名称、图例、文字说明等。

（7）图形的导出与打印。

编写脚本：

%x取值[-pi/2,pi/2]，取值间隔0.01
x = (-pi/2:0.01:pi/2);
%函数y
y = x + sin(x) + exp(x) ;
%绘制函数图形
figure(1);
plot(x ,y,'-r','LineWidth',2);
%为背景添加网格
grid on
%添加图形名称
title("y函数图像");
%添加坐标轴名称
xlabel("x");
ylabel("y");
%添加图例及文字说明
legend('y=x+sinx+e^{x}');

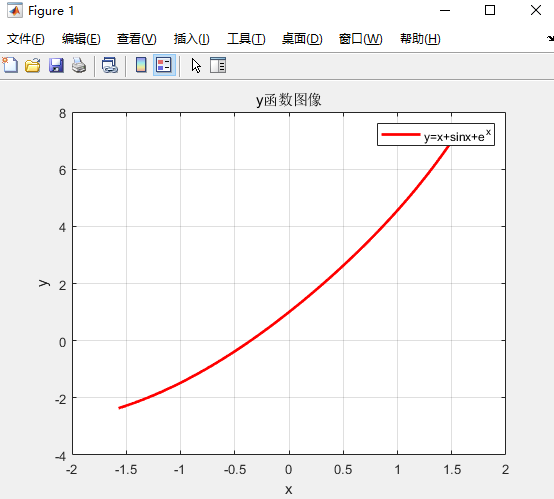

保存，运行脚本：

完成图形的绘制和编辑之后，可以将图形打印或者在图形窗口的菜单栏中选择 File→Save As 命令，将图形保存成用户需要的格式。
